Митсубиси Лансер 10. Электросхема - Блок-фары

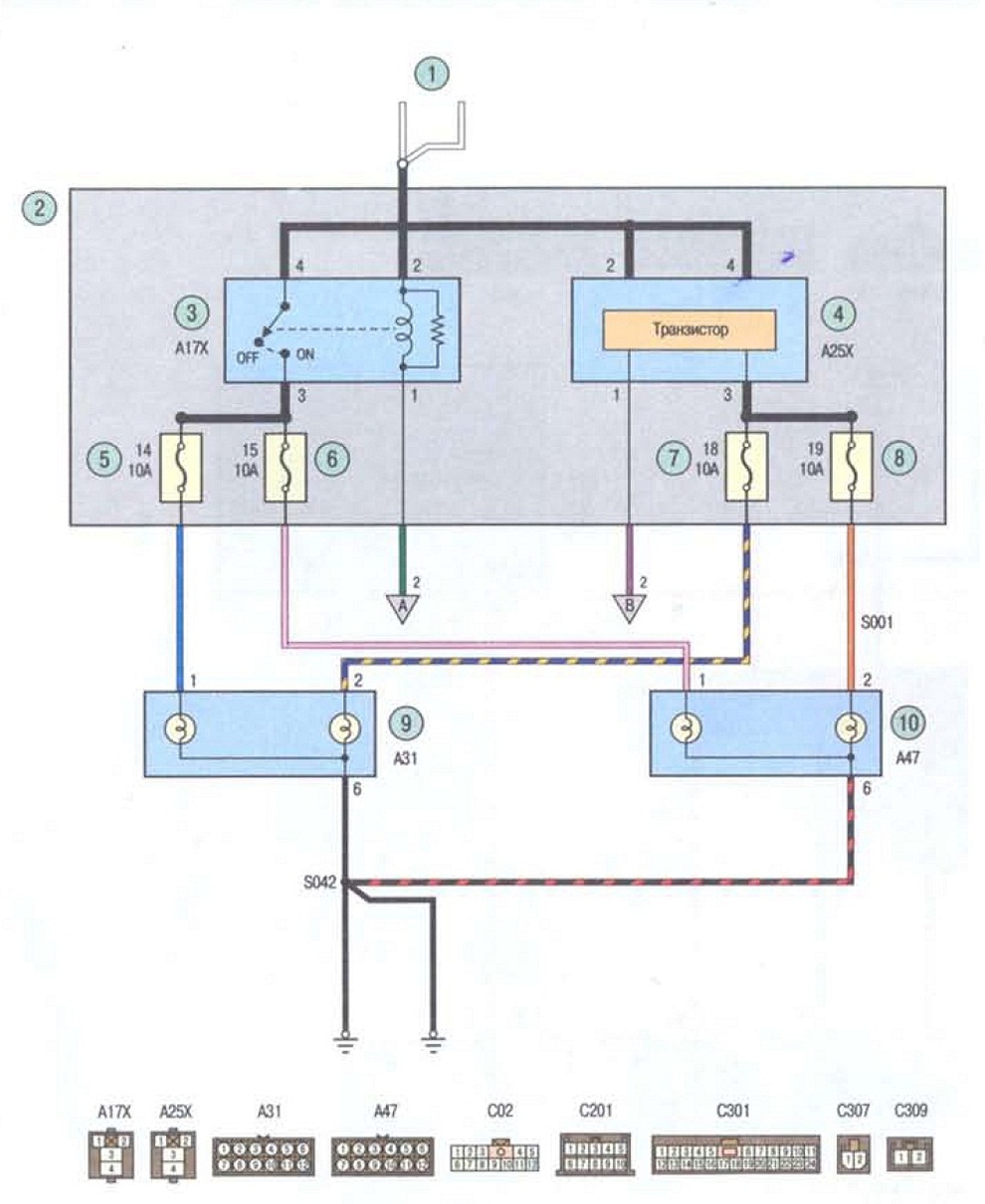

Схема 18. Блок-фары: 1 - плавкая вставка (120 А); 2 - монтажный блок, размещенный в моторном отсеке; 3 - реле включения дальнего света фар; 4 реле включения ближнего света фар; 5. 6, 7. 8 предохранители <10 А); 9 — лампы дальнего и ближнего света левой блок-фары; 10 - лампы дальнего и ближнего света правой блок-фары
