Митсубиси Лансер 10. Электросхема - Система охлаждения двигателя

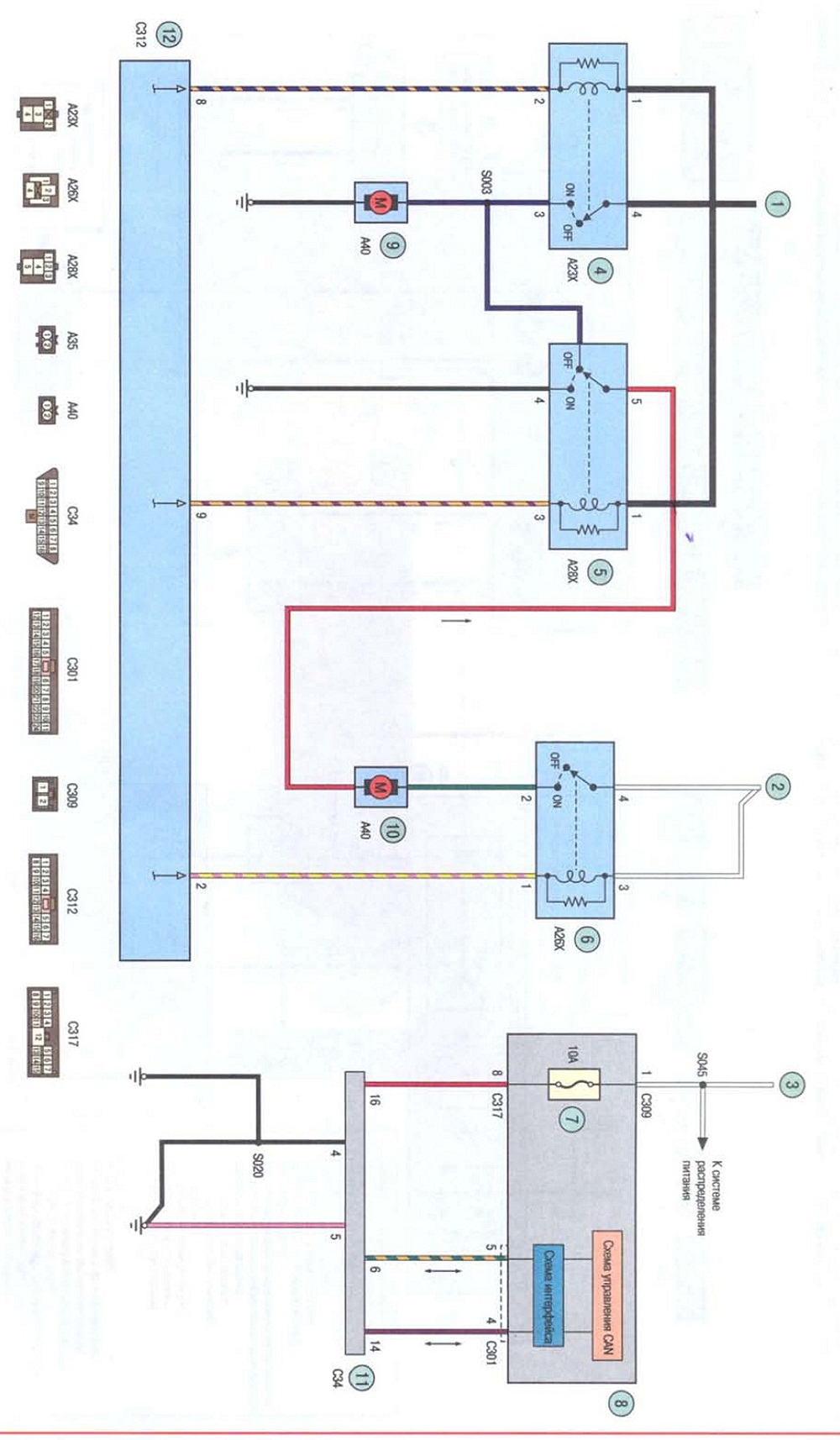

Схема 15. Система охлаждения двигателя: 1 - плавкая вставка (30 А); 2 - плавкая вставка (40 А); 3 - плавкая вставка (80 А); 4 - реле вентилятора конденсора кондиционера; 5 - реле переключения скоростей работы вентиляторов; 6 - реле вентилятора радиатора системы охлаждения двигателя; 7 - предохранитель (10 А); 8 - блок управления электрооборудованием; 9 - электродвигатель вентилятора конденсора кондиционера; 10 - электродвигатель вентилятора радиатора системы охлаждения двигателя; 11 - соединительная колодка системы передачи данных; 12 - блок управления электрооборудованием

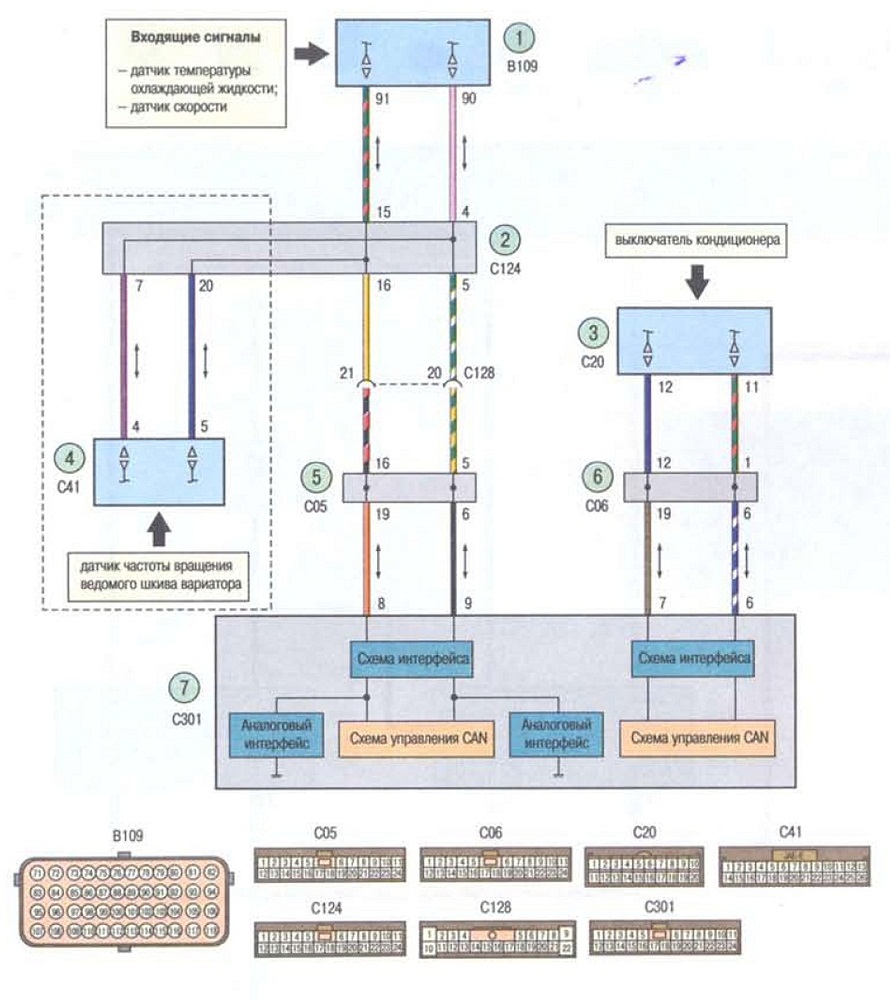

Схема 16. Система охлаждения двигателя (продолжение): 1 - блок управления двигателем; 2-соединительная колодка системы передачи данных CAN3; 3 - блок управления кондиционером; 4 - блок управления трансмиссией; 5 - соединительная колодка системы передачи данных CAN2; б - соединительная колодка системы передачи данных CAN 1; 7 - блок управления электрооборудованием
