Митсубиси Лансер 10. Электросхема - Система пуска двигателя

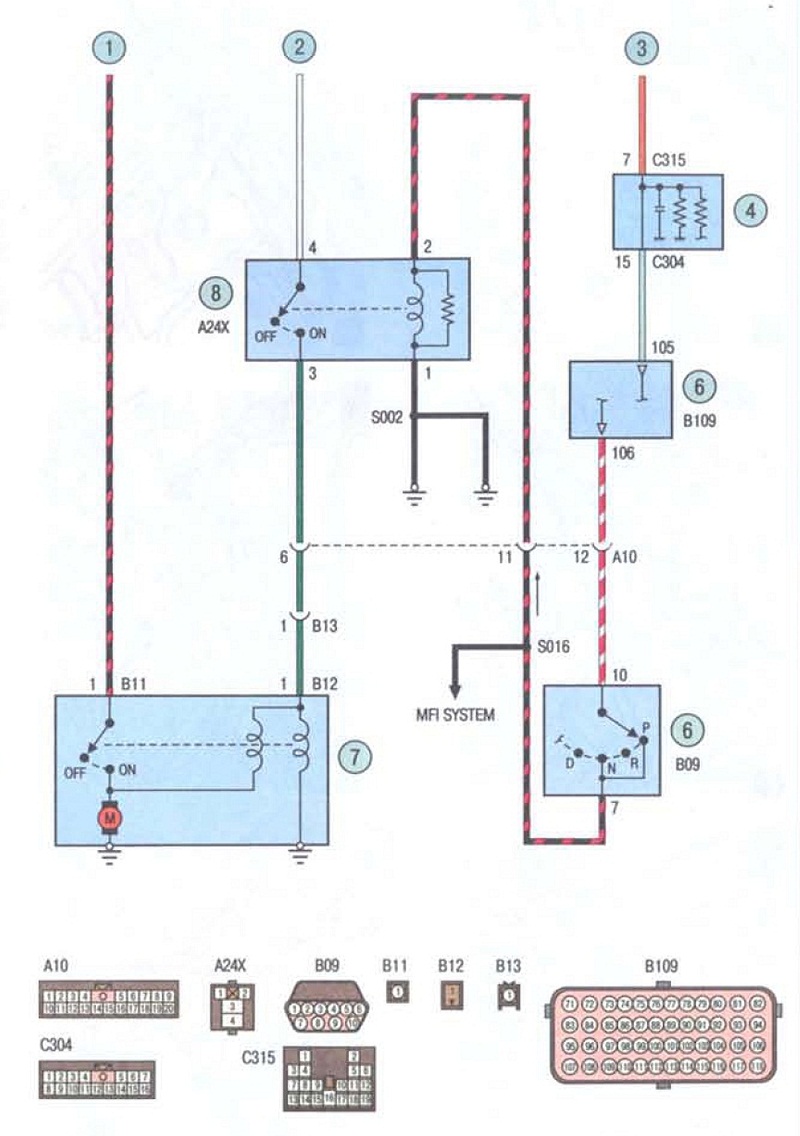

Схема 2. Система пуска двигателя (с бесступенчатым вариатором): 1 -
аккумуляторная батарея; 2 - плавкая вставка (30 А); 3 - выключатель
(замок) зажигания; 4 - блок управления электрооборудованием; 5 - блок
управления двигателем; 6 - датчик положения рычага селектора режимов
вариатора; 7 -стартер; 8 - реле стартера
