Особенности конструкции

На автомобили Mitsubishi Lancer, оснащенные механической коробкой передач, устанавливают сухое однодисковое сцепление с центральной разрезной тарельчатой пружиной.

Нажимной диск смонтирован в стальном штампованном кожухе 2 (рис. 6.1), прикрепленном болтами 3 к маховику двигателя. Ведомый диск 1 установлен на шлицах первичного вала коробки передач и зажат тарельчатой пружиной между маховиком и нажимным диском. Подшипник 4 выключения сцепления прикреплен двумя болтами 8 к картеру 7 сцепления и конструктивно объединен с рабочим цилиндром гидропривода выключения сцепления (рис. 6.2).

Полезные советы

Для того чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля.

Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хоть немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается. Кроме того, хотя выжимной подшипник и рассчитан на работу в режиме постоянного вращения, он при нажатой да-же чуть-чуть педали находится под повышенной нагрузкой, и его ресурс снижается.
По той же причине не рекомендуем подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше включить нейтральное положение коробки передач и отпустить педаль.

Пробуксовку сцепления легко определить с помощью тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного падают и автомобиль начинает разгоняться, сцепление требует ремонта.

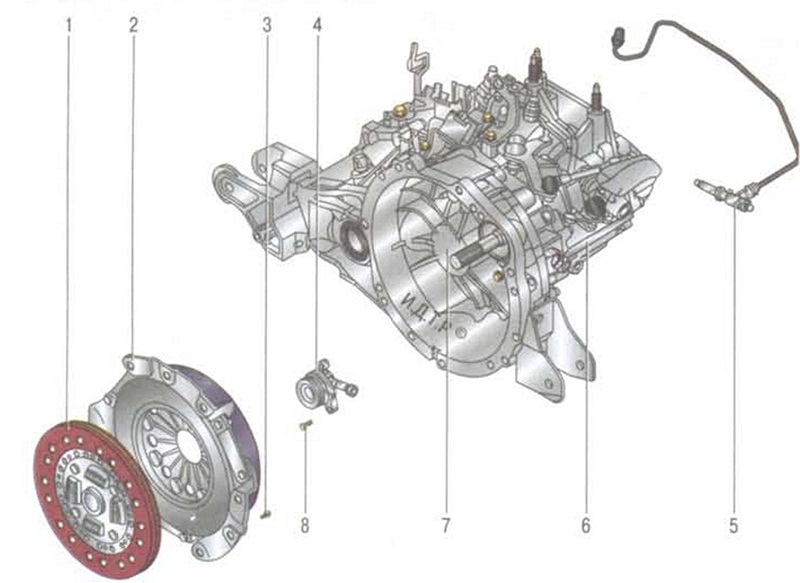

Рис. 6.1. Сцепление: 1 - ведомый диск; 2 - кожух сцепления с нажимным диском; 3 - болт крепления кожуха сцепления к маховику двигателя; 4 - подшипник и рабочий цилиндр выключения сцепления; 5 - штуцер гидропривода выключения сцепления; 6 - коробка передач; 7 - картер сцепления; 8 - болт крепления подшипника рабочего цилиндра с подшипником выключения сцепления

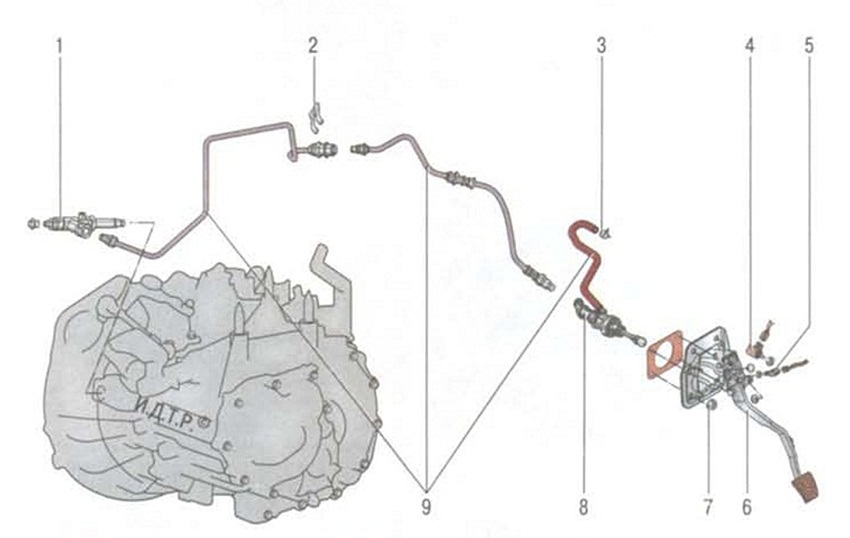

Рис. 6.2. Гидропривод выключения сцепления: 1 - переходник рабочего цилиндра выключения сцепления; 2 - скоба крепления трубопровода; 3 - хомут; 4 - датчик выключения сцепления; 5 - выключатель круиз-контроля; 6 - педаль сцепления; 7 - гайка крепления главного цилиндра выключения сцепления: 8 - главный цилиндр выключения сцепления; 9 - трубопроводы гидравлического привода выключения сцепления

Возможные неисправности сцепления, их причины и способы устранения

Причина неисправности	Способ управления
Неполное выключение сцепления (сцепление «ведёт»)
Уменьшен полный ход педали сцепления	Отрегулируйте привод сцепления
Коробление ведомого диска (торцовое биение более 0,5 мм)	Выправьте диск или замените новым
Неровности на поверхностях фрикционных накладок ведомого диска	Замените накладки или ведомый диск в сборе
Ослабление заклёпок или поломка фрикционных накладок ведомого диска	Замените накладки, проверьте торцовое биение диска
Заедание ступицы ведомого диска на шпицах первичного вала коробки передач	Очистите шлицы, покройте смазкой ЛСЦ-15. Если причина заедания — смятие или занос шлицев, то замените первичный вал или ведомый диск
Воздух в системе гидропривода	Прокачайте систему
Утечка жидкости из системы гидропривода через соединения или повреждённые трубопроводы	Подтяните соединения, замените повреждение детали, прокачайте систему гидропровода
Утечка жидкости из главного цилиндра или рабочего цилиндра привода сцепления	Замените главный или рабочий цилиндр
Ослабление заклёпок крепления нажимной пружины	Замените кожух сцепления с нажимным диском в сборе
Перекос или коробление нажимного диска	То же
Неполное включение сцепления (сцепление «буксует»)
Отсутствует свободный ход педали сцепления	Отрегулируйте привод сцепления
Повышенный износ или пригорание фрикционных накладок ведомого диска	Замените фрикционные накладки или ведомый диск в сборе
Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска	Тщательно промойте уайт-спиритом замасленные поверхности, устраните причины замасливания дисков
Повреждение или заедание привода сцепления	Устраните неисправности, вызывающие неисправности
Рывки при работе сцепления
Заедание ступицы ведомого диска на шлицах первичного вала	Очистите шлицы, смажьте смазкой ЛСЦ-15. Если причина заедания — смятие или износ шлицев, то при необходимости замените первичный вал или ведомый диск
Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска	Тщательно промойте уайт-спиритом замасленные поверхности, устраните причины замасливания дисков
Заедание в механизме привода сцепления	Замените деформированные детали. Устраните причины, вызывающие заедание
Повышенный износ фрикционных накладок ведомого диска	Замените накладки новыми, проверьте, нет ли повреждений поверхности диска
Ослабление заклёпок фрикционных накладок ведомого диска	Замените неисправности заклёпки, а при необходимости и накладки
Повреждение поверхности или коробление нажимного диска	Замените кожух сцепления с нажимным диском в сборе
Повышенный шум при выключении сцепления
Износ, повреждение или утечка смазки из подшипника выключения сцепления	Замените подшипник
Повышенный шум при включении сцепления
Поломка или снижение упругости пружин демпфера ведомого диска	Замените ведомый диск в сборе
Поломка, снижение упругости или соскакивание фиксирующей пружины вилки выключения сцепления	Замените вилку выключения сцепления
Поломка пластин, соединяющих нажимной диск с кожухом	Замените кожух сцепления с нажимным диском в сборе
