Митсубиси Лансер 10. ПАСПОРТНЫЕ ДАННЫЕ

Идентификационный номер (VIN) автомобиля, заводское обозначение модели, весовые характеристики приведены в идентификационной табличке, прикрепленной отрывными заклепками к нижней части стойки двери переднего пассажира.

На рис. 1.5 показаны все приведенные в идентификационной табличке сведения об автомобиле.

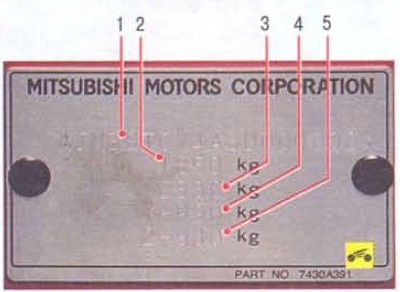

Рис. 1.5. Идентификационная табличка;
1 - идентификационный номер автомобиля;
2 - разрешенная максимальная масса автомобиля; 3 - разрешенная масса автомобиля с прицепом; 4 - нагрузка на переднюю ось; 5 - нагрузка на заднюю ось

Идентификационный номер автомобиля нанесен клеймением и на пол кузова под сиденьем переднего пассажира (для доступа к нему отогните коврик пола).

Расшифровка идентификационного номера, например, JMBSTSY4A8U000000;

J - неизменяемый код (Азия);

М - страна происхождения (Япония);

В - европейский вариант с левосторонним рулевым управлением;

S * тип кузова (четырехдверный седан);

Т - тип коробки передач (бесступенчатый вариатор);

SY-серия (Lancer);

4 - тип двигателя (4В11);

А - тип автомобиля (пассажирский);

8 " код модельного года выпуска автомобиля (табл. 1.4);

_Примечание

Модельный год —это период, в среднем равный календарному году, в течение которого выпускают автомобили с одинаковыми конструктивными признаками.

U - завод-изготовитель (автомобильный

завода Mizushima);

000000 - серийный номер.

На панели усилителя капота отрывными заклепками прикреплена дополнительная табличка, содержащая идентификационные коды автомобиля (обозначения моделей автомобиля, двигателя и коробки передач, цвет кузова и т.п.).

На рис. 1.6 показаны все приведенные в табличке идентификационные коды автомобиля. Информацию, содержащуюся на этой табличке, следует использовать при заказе запасных частей.

Расшифровка кода модели автомобиля, например, CS3ASN1EL6:

CS - модель автомобиля (Mitsubishi Lancer);

3 ~ тип двигателя;

А - тип автомобиля (пассажирский);

5 - тип кузова (четырехдтерный седан);

N - тип коробки передач (5-ступенчатая механическая);

J - уровень комплектации (GLX);

Е - особенности двигателя (MPISOHC);

L - расположение рулевого колеса (левостороннее);

6 - страна назначения модели (европейский вариант).

Рис. 1.6. Табличка идентификационных кодов автомобиля: 1 - код лакокрасочного покрытия; 2 - модель коробки передач; 3 - модель двигателя; 4 - завод-изготовитель; 5 - код модели автомобиля; 6 - код наружного оснащения; 7 - код внутреннего оснащения; 8 - код типа конструкции кузова

Таблица 1.4 Код модельного года выпуска автомобиля

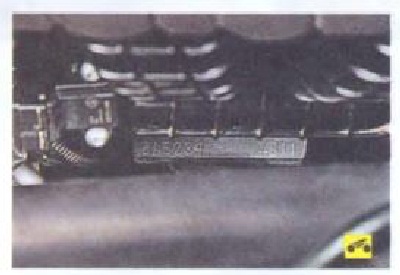

Модель и номер двигателя выбиты на блоке цилиндров в его передней части рядом с насосом гидроусилителя рулевого управления,

Например:

4В11 - модель двигателя (16-клапанный, объемом 2,0 л, распределенный впрыск топлива);

ВА 5239 - серийный номер двигателя.

Модель и номер двигателя выбиты на блоке цилиндров в его передней части рядом с насосом гидроусилителя рулевого управления.
Например:
4В11 - модель двигателя (16-клапанный, объемом 2,0 л, распределенный впрыск топлива);
ВА 5239 - серийный номер двигателя.

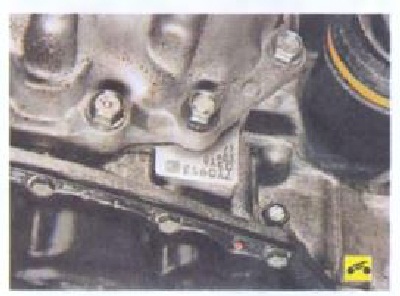

На верхней части картера коробки передач вытравлены обозначение модели коробки и ее номер.
