Mitsubishi Lancer 9. Панель приборов
Панель приборов (рис. 11.1) представляет собой неразборную конструкцию, состоящую из стального каркаса, заполненного полимерной пеной и обтянутого полимерной пленкой. С помощью съемных элементов к панели приборов прикреплены контрольные приборы, органы управления автомобилем и системой отопления, кондиционирования и вентиляции, накладки, закрывающие узлы, расположенные под панелью приборов или служащие для установки приборов, органов управления и сопел системы отопления и кондиционирования, а также вещевые ящики.

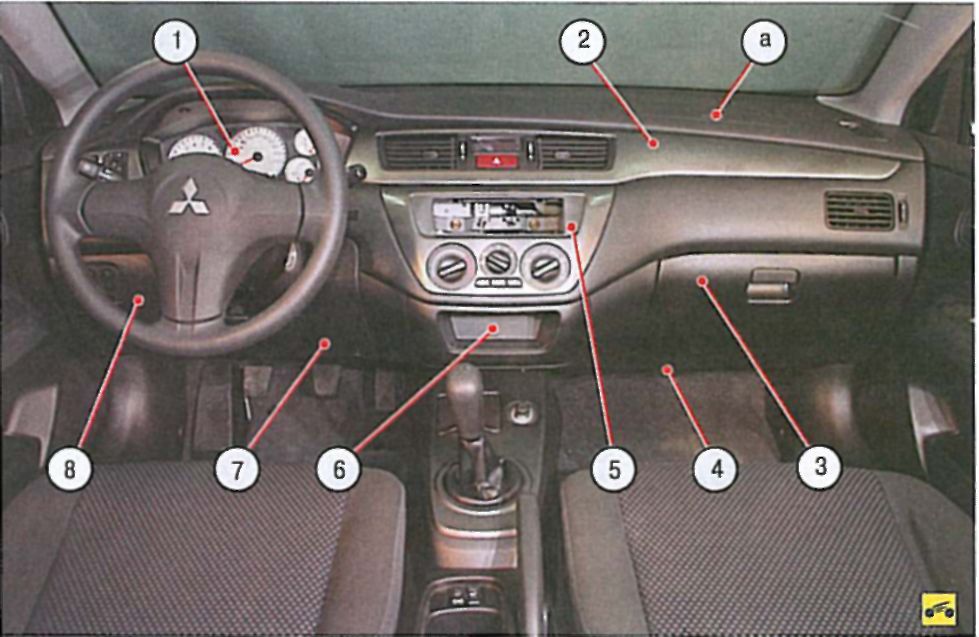

Рис. 11.1. Панель приборов: а - зонаустановки подушки безопасности переднего пассажира; 1 - комбинация приборов; 2 - верхняя накладка панели приборов; 3 - вещевой ящик; 4 - правая нижняя накладка панели приборов; 5 - блок управления отоплением, кондиционированием и вентиляцией; 6 - ниша для мелких предметов; 7 - левая нижняя накладка панели приборов; 8 - ящик для мелких предметов.
Все узлы, расположенные на панели приборов и под ней, могут быть демонтированы без снятия панели. После снятия накладок и вещевых ящиков открывается доступ к узлам, расположенным под панелью приборов. Снятие указанных элементов (за исключением блока управления отоплением, кондиционированием и вентиляцией) описано в соответствующих подразделах. Снятие и установка блока управления отоплением, кондиционированием и вентиляцией описаны в данном подразделе.
Предупреждение
В зоне а панели приборов установлена подушка безопасности переднего пассажира. Неквалифицированное снятие панели приборов или ремонт отдельных ее узлов может вызвать неожиданное срабатывание подушки, что, в свою очередь, может привести к травмам. При необходимости снятия панели приборов или ремонта отельных ее узлов обращайтесь на станцию технического обслуживания.
