Mitsubishi Lancer 9. Снятие и установка воздушного фильтра двигателя
Воздушный фильтр и соединенный с ним воздуховод снимают для получения доступа к другим агрегатам в моторном отсеке и при их повреждении.
Вам потребуются: ключ «на 10» (удобнее торцовый), отвертка с крестообразным лезвием.

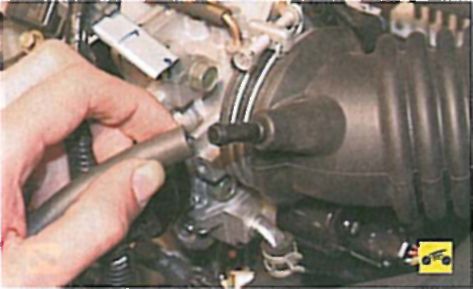

1. Отсоедините от штуцера воздухоподводящего рукава шланг системы вентиляции картера двигателя.

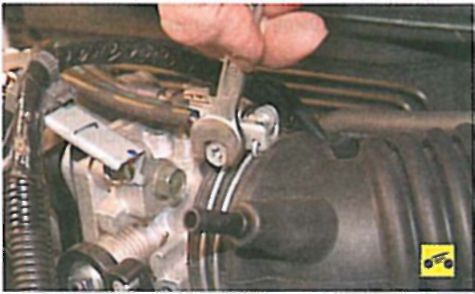

2. Ослабьте хомут крепления воздухоподводящего рукава...

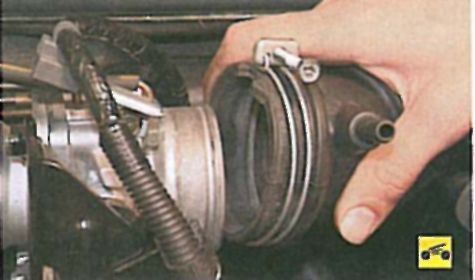

3. ...и отсоедините рукав от патрубка дроссельного узла.

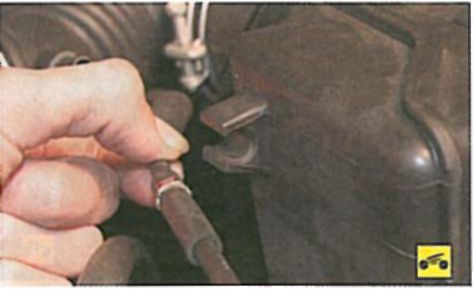

4. Извлеките из держателя на корпусе резонатора шума впуска оболочку троса привода дроссельной заслонки.

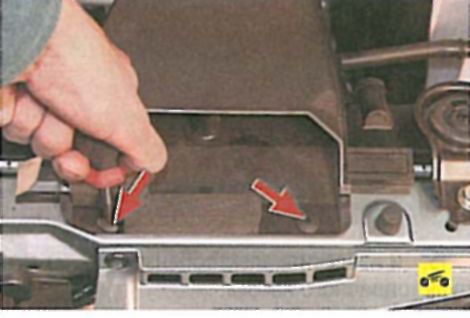

5. Выверните фиксаторы двух пистонов крепления воздуховода к верхней поперечине рамки радиатора...
6. ...извлеките пистоны...

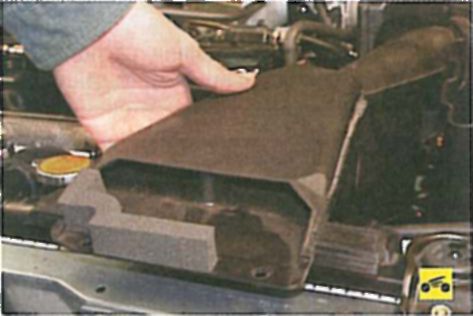

7. ...и снимите воздуховод, вынимая его патрубок из отверстия в корпусе воздушного фильтра.

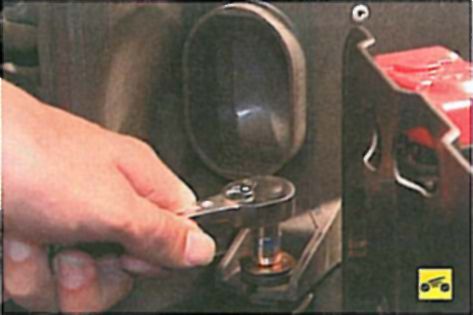

8. Выверните левый...
9. ...и правый болты крепления корпуса воздушного фильтра к кронштейну...
10. ...и снимите воздушный фильтр.
11. При необходимости отсоедините от фильтра воздухоподводящий рукав, ослабив хомут его крепления (см. п. 2).
12. Установите воздушный фильтр и воздуховод в порядке, обратном снятию.
Примечание
Замена фильтрующего элемента воздушного фильтра подробно описана в «Техническое обслуживание» (см. «Замена фильтрующего элемента воздушного фильтра»).
