Mitsubishi Outlander XL. КРЫШКА ЛЮКА НАЛИВНОЙ ТРУБЫ ТОПЛИВНОГО БАКА

СНЯТИЕ И УСТАНОВКА КРЫШКИ ЛЮКА НАЛИВНОЙ ТРУБЫ ТОПЛИВНОГО БАКА

1. Откройте крышку люка наливной трубы топливного бака, для чего потяните вверх рычаг привода замка крышки, расположенный на полу слева от сиденья водителя. При этом крышка приоткроется под действием пружины.

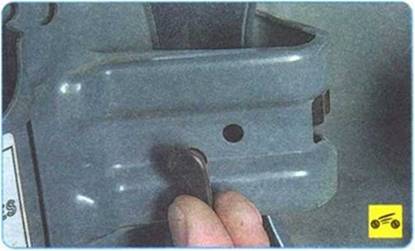

2. Отсоедините наконечник держателя пробки наливной горловины топливного бака.

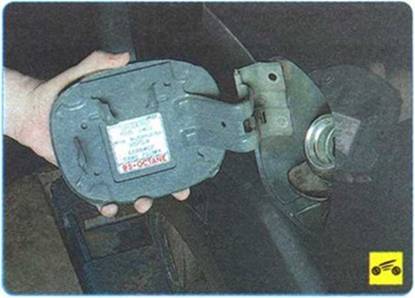

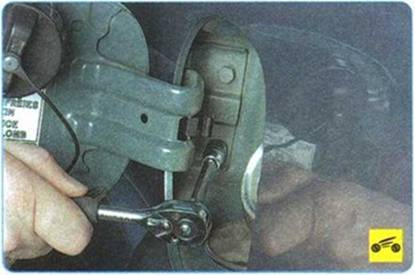

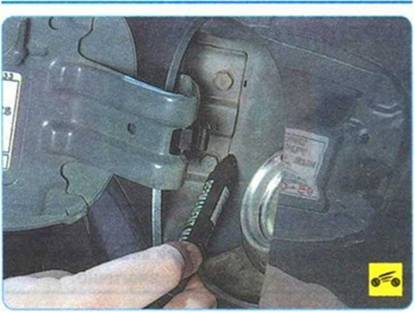

4. ...и снимите крышку.

5. Установите крышку люка наливной трубы топливного бака в порядке, обратном снятию. Перед установкой смажьте петлю крышки моторным маслом.

СНЯТИЕ И УСТАНОВКА ПРИВОДА ЗАМКА КРЫШКИ ЛЮКА НАЛИВНОЙ ТРУБЫ ТОПЛИВНОГО БАКА

Вам потребуются: отвертки с плоским и крестообразным лезвием.

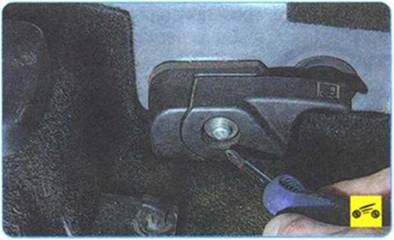

1. Выверните болт крепления.

2. ...и отведите рукоятку вместе с тросом привода.

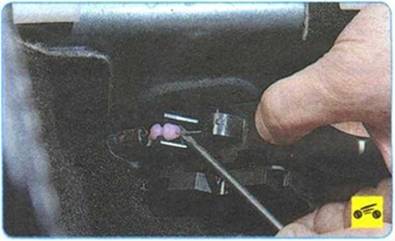

3. Выведите наконечник оплетки троса из держателя...

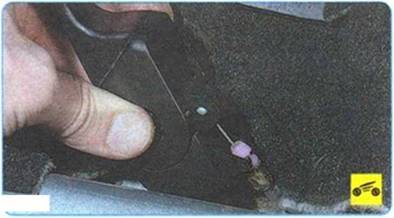

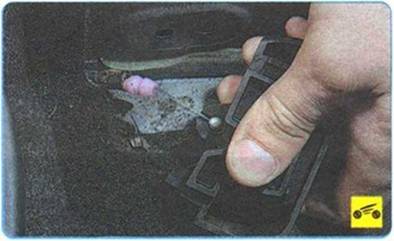

4. ...отсоедините трос от рычага рукоятки привода замка крышки люка наливной трубы и снимите рукоятку

5. Снимите облицовки левого порога пола

(см. «Снятие и установка облицовок салона», с. 334).

6. Снимите нижнюю обивку багажного отделения (см «Снятие и установка обивок багажника», с. 325).

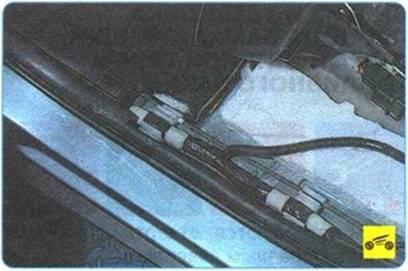

7. Выведите трос привода замка крышки люка наливной трубы из держателей на левом пороге...

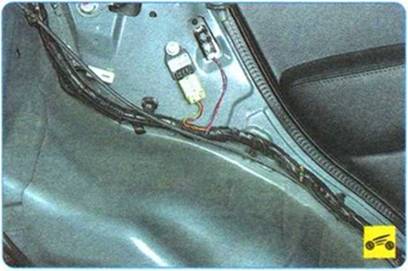

8. ...и задней стойке.

9. Сожмите два фиксатора замка крышки люка наливной трубы и протолкните его наружу

10. Извлеките замок вместе с тросом.

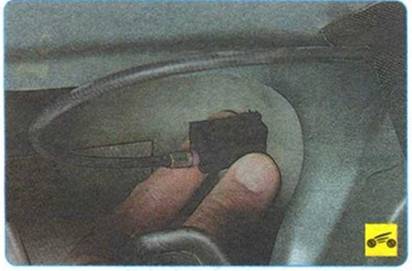

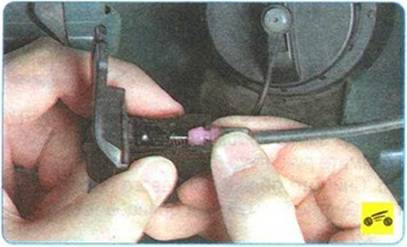

11. Отсоедините наконечник оплетки троса от корпуса замка...

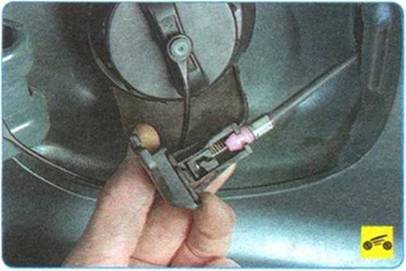

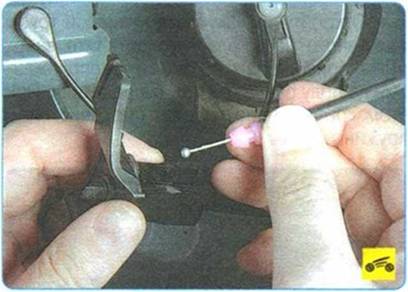

12. ...и выведите наконечник троса из рычага привода замка.

13. Установите замок крышки люка наливной трубы топливного бака и его привод, а также все снятые детали в порядке, обратном снятию.
