Mitsubishi Outlander XL. СНЯТИЕ И УСТАНОВКА ОБИВКИ ЗАДНЕЙ ДВЕРИ
Вам потребуются: отвертки с плоским и крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
|
|

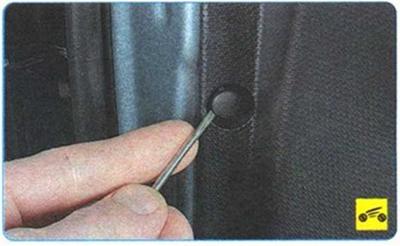

2. Поддев отверткой, снимите декоративную заглушку винта крепления обивки двери, расположенного под облицовкой внутренней ручки замка...
|
|
|

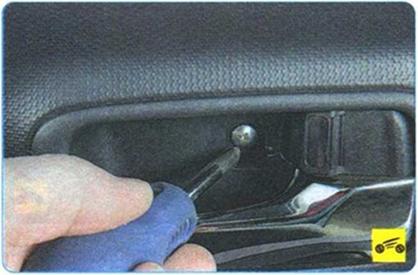

3. ...и выверните винт.
|
|

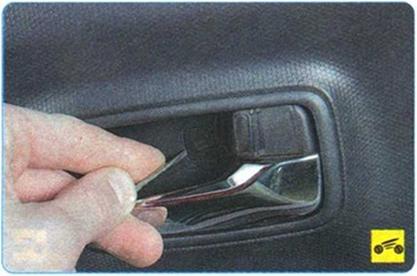

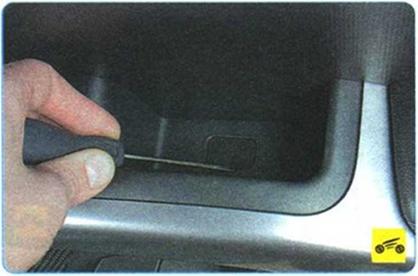

4. Поддев отверткой...
|

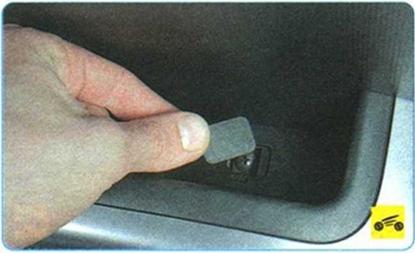

5. ...снимите декоративную заглушку винта крепления обивки под внутренней ручкой двери...
|

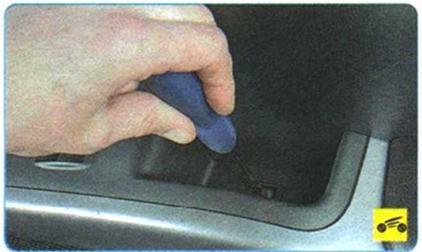

6. ...и выверните винт крепления. |
|
|
7. Поддев отверткой, откиньте декоративную заглушку...
|
|

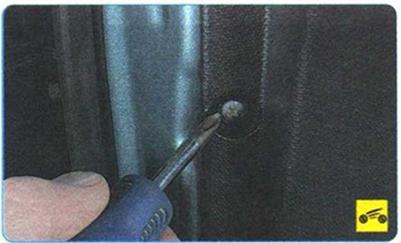

8. ...и выверните винт верхнего крепления обивки.
|
|

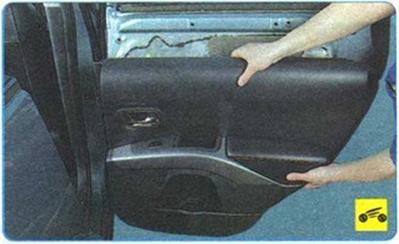

9. Аккуратно подденьте отверткой край обивки двери, отсоедините обивку от панели двери, преодолевая усилие ее пластмассовых держателей, и слегка отведите панель.
ПРИМЕЧАНИЕ
|

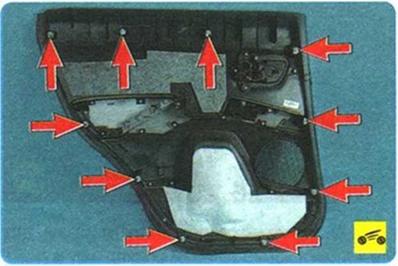

Обивка (вид с обратной стороны) прикреплена к панели двери десятью пластмассовыми пистонами. |
|

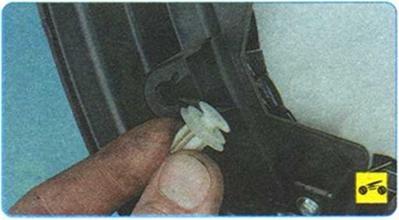

Поврежденные пистоны замените новыми, вынув их из кронштейнов обивки. |
|
|

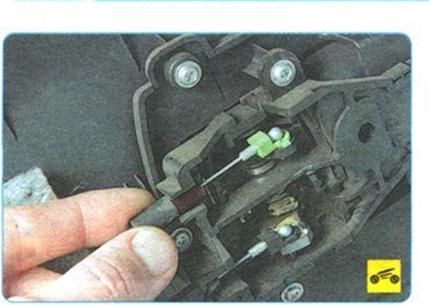

10. Выведите из держателя оплетку троса на корпусе привода внутренней ручки.
|

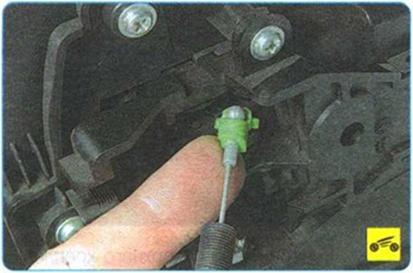

11. Отжав держатель наконечника тяги. |
|

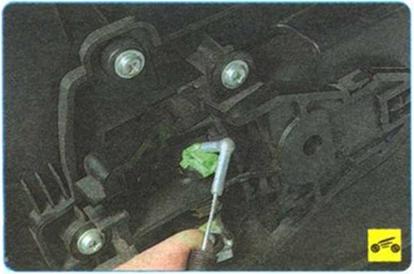

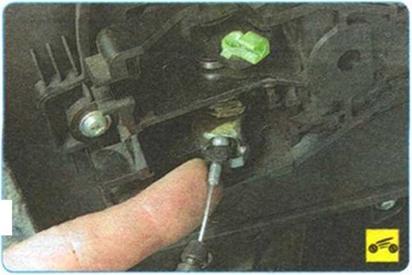

12. ...отсоедините тягу от рычага ручки. |
|
|
13. Аналогично отсоедините от ручки тягу блокировки замка двери и снимите ручку.
|
|

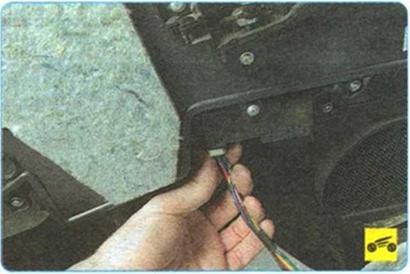

14. Отожмите с внутренней стороны обивки фиксатор крепления...
|
|

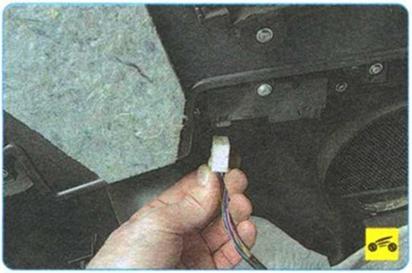

15. ...и отсоедините колодку жгута проводов от переключателя управления стеклоподъемником задней двери.
|
|

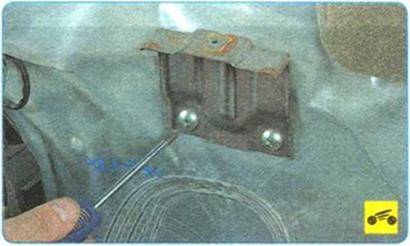

16. Выверните два винта крепления кронштейна подлокотника...
|

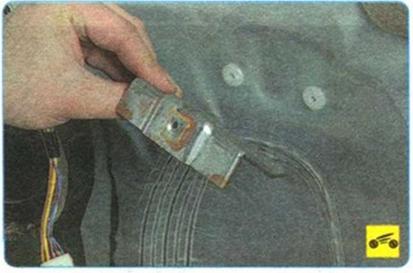

17. ...и снимите кронштейн. |
|
|

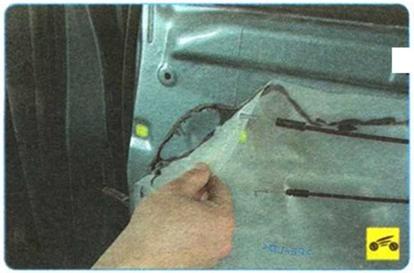

18. Отклейте от панели двери влагозащитную пленку
|

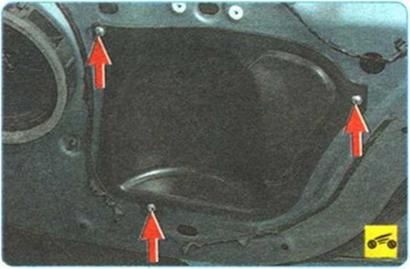

19. Выверните три винта крепления. |
|
|

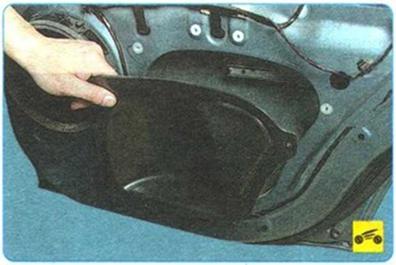

20. ...и снимите шумоизоляционную панель задней двери.
21. Установите обивку задней двери и все снятые детали в порядке, обратном снятию
