Mitsubishi Outlander XL. СНЯТИЕ И УСТАНОВКА ДАТЧИКОВ ЭЛЕКТРОКОРРЕКТОРА СВЕТА ФАР

Mitsubishi Outlander XL. СНЯТИЕ И УСТАНОВКА ДАТЧИКОВ ЭЛЕКТРОКОРРЕКТОРА СВЕТА ФАР

На автомобиле установлены два датчика коррекции света фар.

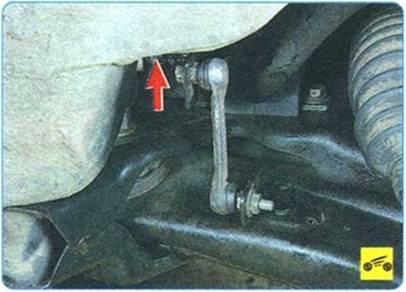

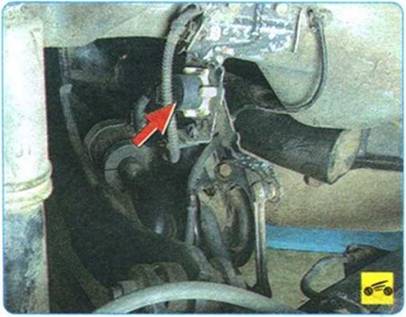

Передний датчик соединен своим рычагом с правым передним рычагом передней подвески...

...а задний датчик - с правым передним нижним рычагом задней подвески.

Вам потребуются: пассатижи, ключи «на 10», «на 12», отвертка с крестообразным лезвием.

Для снятия переднего датчика электрокорректора света фар выполните следующее.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите правое переднее колесо для удобства выполнения работ.

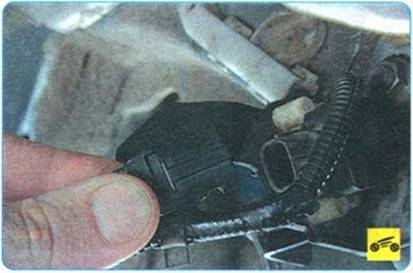

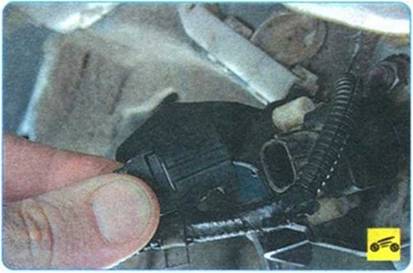

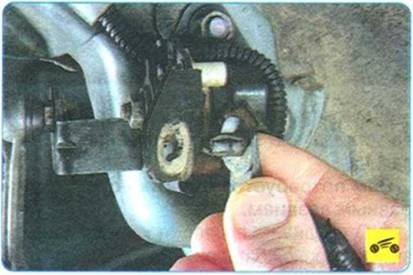

4. ...и отсоедините колодку жгута проводов отдатчика.

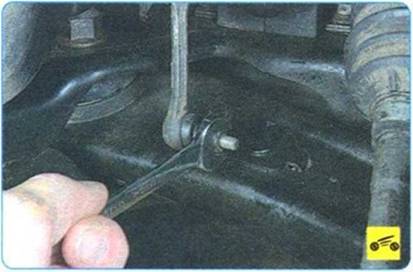

5. Отверните гайку...

ПРИМЕЧАНИЕ

При необходимости удерживайте от проворачивания вторым ключом палец рычага датчика электрокорректора света фар.

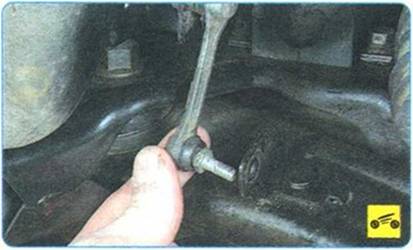

6. ...и отсоедините рычаг датчика от кронштейна на рычаге передней подвески.

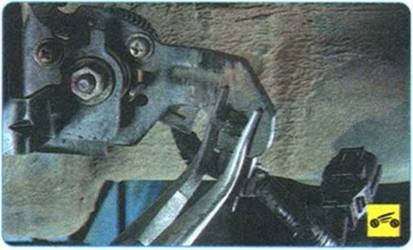

8. ...извлеките держатель жгута проводов из кронштейна и отведите жгут проводов в сторону.

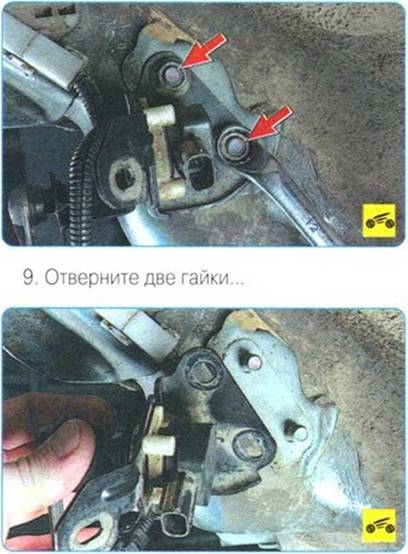

10. ...и снимите датчик в сборе с кронштейном и рычагом.

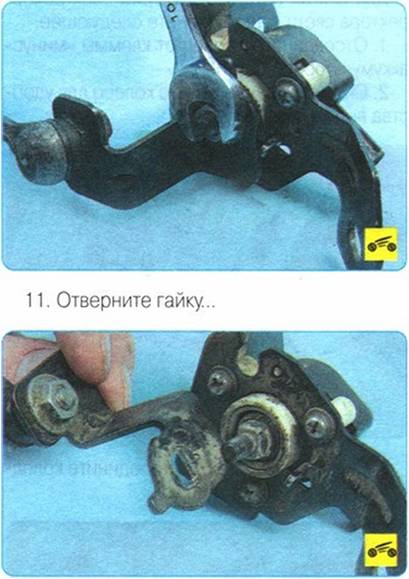

12. ...и снимите рычаг датчика в сборе с кронштейном.

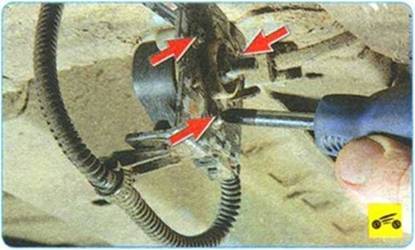

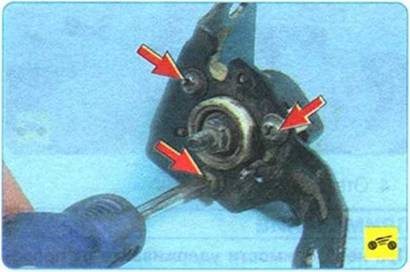

13. Выверните три винта.

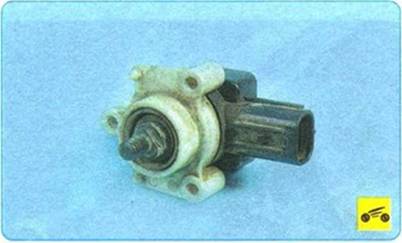

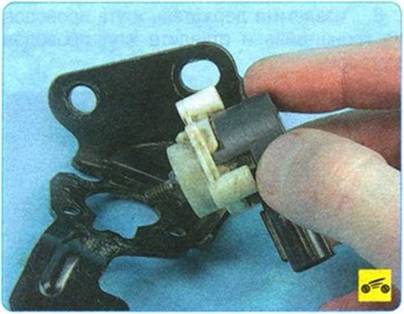

14. ...и снимите датчик.

15. Установите передний датчик электрокорректора света фар и все детали в порядке, обратном снятию.

Для снятия заднего датчика электрокорректора света фар выполните следующее.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите правое заднее колесо для удобства выполнения работ.

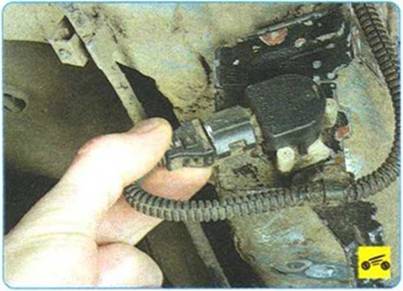

3. Сожмите фиксатор и отсоедините колодку жгута проводов от датчика.

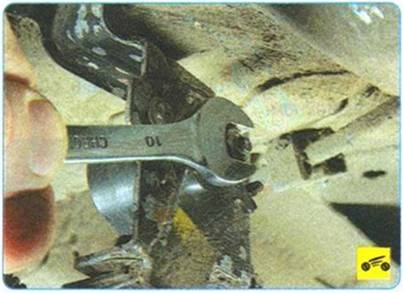

4. Отверните гайку...

ПРИМЕЧАНИЕ_______________________________

При необходимости удерживайте от проворачивания вторым ключом палец датчика электрокорректора света фар.

5. ...и отсоедините от датчика кронштейн с рычагом.

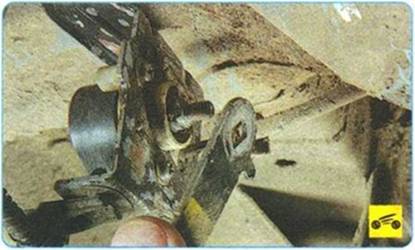

6. Выверните три винта...

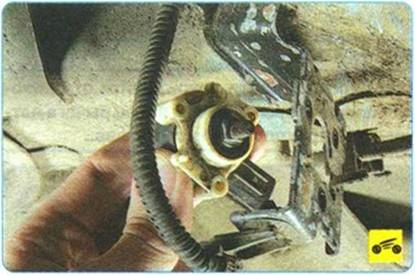

7. ...и снимите датчик.

8. Установите задний датчик электрокорректора света фар и все детали в порядке, обратном снятию
