Mitsubishi Outlander XL. ПРОВЕРКА И РЕГУЛИРОВКА СВЕТА ФАР

Свет фар проверяйте и регулируйте на сна­ряженном автомобиле (с полностью заправ­ленным топливным баком, комплектом инст­рументов и запасным колесом).

Вам потребуется отвертка с крестооб­разным лезвием.

1.   Предварительно проверьте и при необ­ходимости доведите до нормы давление воз­духа в шинах.

2.   Установите автомобиль перпендикуляр­но гладкой стене (например, в гараже) на рас­стоянии 3 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 10 9 Продольная плоскость симметрии автомоби­ля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3.   Измерьте на вашем автомобиле высоту центров фар от пола. Это будет расстояние h на экране. Измерьте расстояние между цент­рами фар. Это будет расстояние W_L.

4.   Установите регулятор электэокорректора света фар на панели приборов в положе­ние, соответствующее нагрузке автомобиля с одним водителем.

5.   Включите ближний свет.

6.   Закройте правую фару непрозрачным материалом.

7.   Откройте капот и установите его на упор.

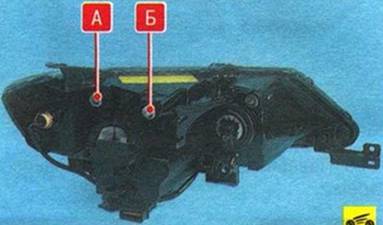

8.   Вращая регулировочные винты (для на­глядности показано на снятой блок-фаре) ле­вой (по ходу движения автомобиля) фары, от­регулируйте положение на экране светового пятна по горизонтали (винтом Б) и вертикали (винтом А), если расположение световых пя­тен не соответствует рисунку.

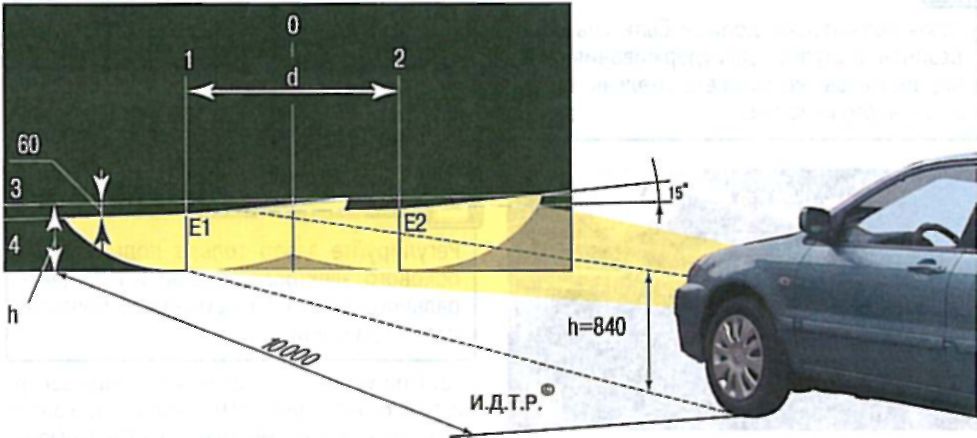

Рис. 10.9. Регулировка ближнего света







9.    Правую фару регулируйте аналогично.

10.    Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пе­ресечения горизонтальных и наклонных уча­стков световых пятен.

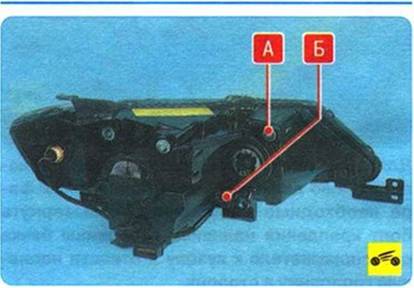

Дальний свет фар регулируют аналогично. Правильное расположение светового пятна показано на рис. 10.10. Вращая регулиро­вочные винты (для наглядности показано на снятой блок-фаре) левой (по направле­нию движения автомобиля) фары, отрегули­руйте положение на экране светового пятна по горизонтали (винтом Б) и вертикали (вин­том А), если расположение световых пятен не соответствует рисунку.

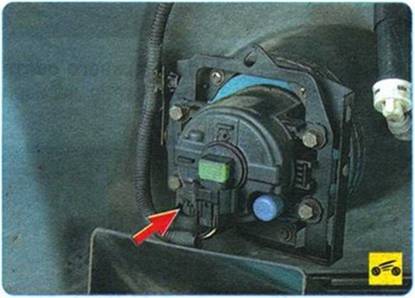

Если на автомобиле установлены противоту­манные фары, то направление их пучка света необходимо отрегулировать только по высоте.





Вращая регулировочный винт, добейтесь, чтобы верхние границы световых пятен находились на линии 4 (см. рис. 10.9) или чуть ниже.

Рис. 10.10. Регулировка дальнего света фар
