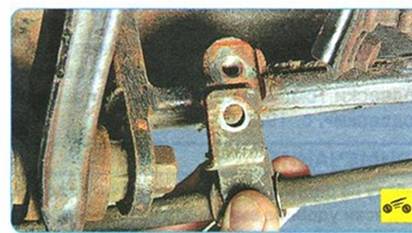

5.    ...и отведите от продольного рычага зад­ней подвески кронштейн с тросом привода стояночного тормоза.

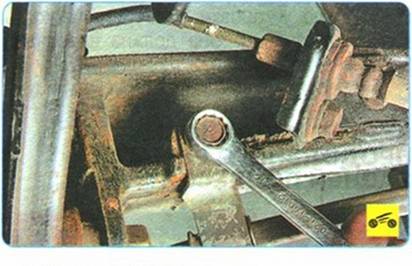

6.    Выверните болт крепления кронштейна тормозного шланга к продольному рычагу задней подвески и отведите кронштейн со шлангом в сторону.

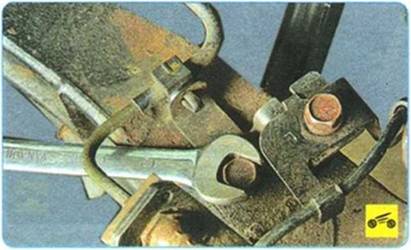

7.   Выверните болт крепления кронштейна с держателями тормозной трубки и проводом датчика частоты вращения заднего колеса...

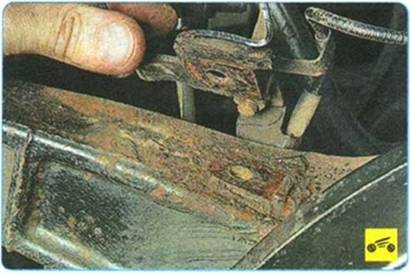

8.   ...и отведите кронштейн от продольного рычага задней подвески.





9.      Снимите датчик частоты вращения зад­него колеса (см «Замена датчиков частоты вращения колес», с. 355).

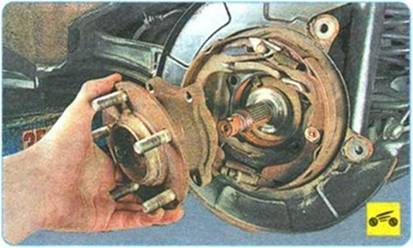

10. Снимите ступицу заднего колеса (см. «Замена ступицы заднего колеса», с. 196).

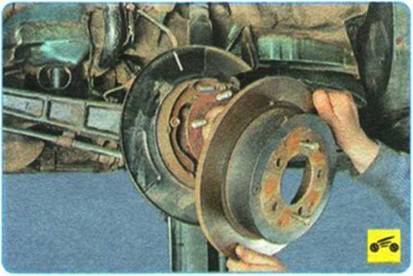

11. Снимите с кулака задней подвески тор­мозной механизм в сборе и привяжите его шнуром к кузову,





12.   Отсоедините наконечник левого заднего троса от разжимного рычага задней колод­ки тормозного механизма (см. «Замена коло­док стояночного тормоза», с. 236).

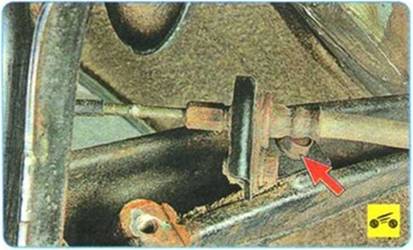

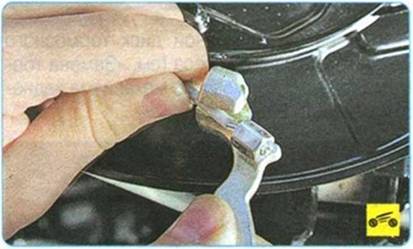

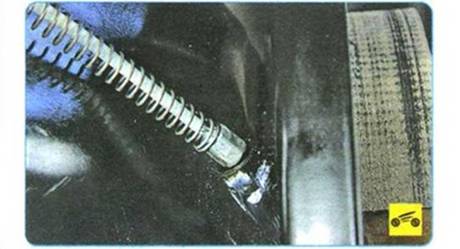

13.   Извлеките трос из отверстия в тормоз­ном щите.

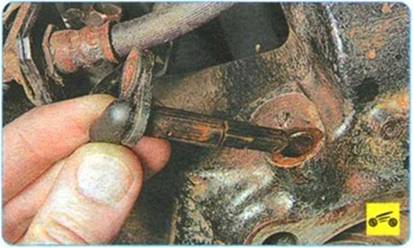

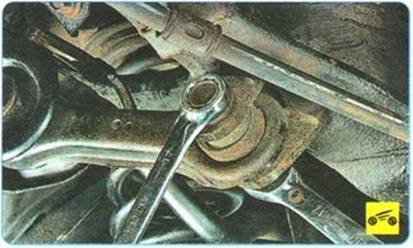

14 Удерживая от проворачивания болт креп­ления переднего нижнего рычага к кронштейну продольного рычага, отверните гайку и извле­ките из отверстия болт 1см «Замена переднего

нижнего рычага задней подвески», с. 194).





15.   Удерживая от проворачивания болт крепления верхнего рычага к кронштейну ку­лака продольного рычага, отверните гайку и извлеките из отверстия болт (см «Замена верхнего рычага задней подвески», с. 194).

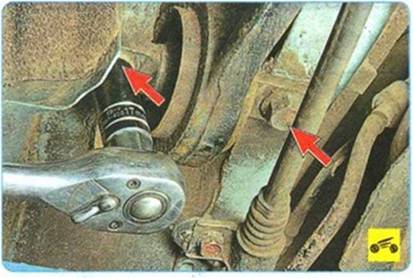

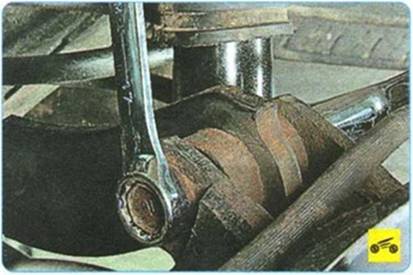

16.   Выверните два болта крепления крон­штейна продольного рычага задней подвески к кузову и снимите рычаг.

17.   Установите кулак в порядке, обратном снятию.

18 После установки поперечины при необ­ходимости отрегулируйте привод стояночного тормоза (см «Регулировка привода стояноч­ного тормоза», с. 235).

ПРИМЕЧАНИЕ

После установки кулака задней подвески проверьте и при необходимости отрегули­руйте углы установки колес (см. «Проверка и регулировка углов установки колес», с. 200) в мастерской, располагающей спе­циальным оборудованием
