Mitsubishi Outlander XL. СНЯТИЕ И УСТАНОВКА КАРДАННОЙ ПЕРЕДАЧИ

Вам потребуются: ключи «на 12», «на 14», емкость вместимостью 1 л.

ПОЛЕЗНЫЙ СОВЕТ

Работу по снятию карданной передачи удоб­нее выполнять с помощником на подъемнике или смотровой канаве.

1.   Установите автомобиль на подъемник или смотровую канаву.

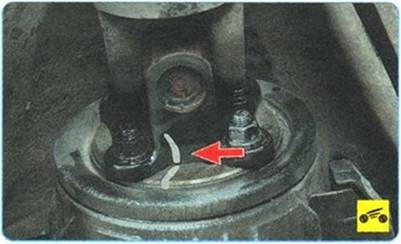

2.   Пометьте, например, краской взаимное расположение фланцев карданного шарнира и редуктора заднего моста.

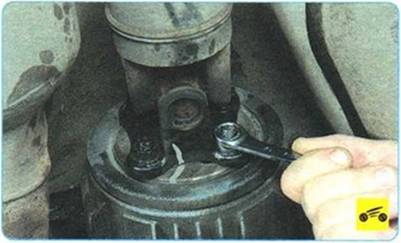

3.    Отверните четыре гайки шпилек крепле­ния фланцев карданного шарнира и редукто­ра заднего моста.

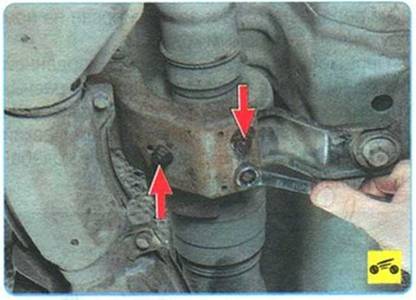

4.    Отверните три гайки крепления защитно­го кожуха промежуточной опоры карданной передачи...

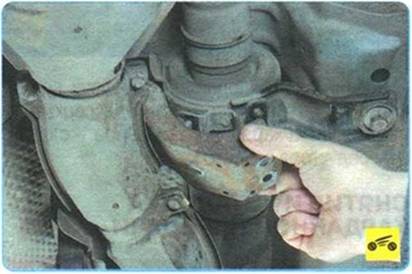

5.    ...и снимите кожух.

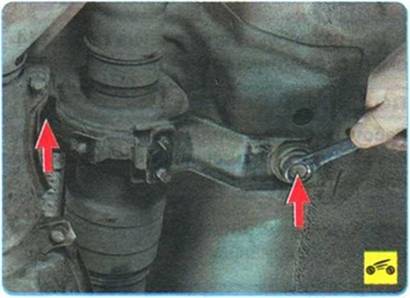

6.    Выверните два болта крепления крон­штейна промежуточной опоры к кузову и, под­держивая карданную передачу...

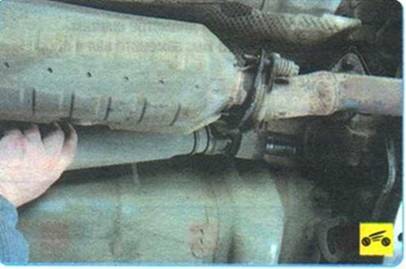

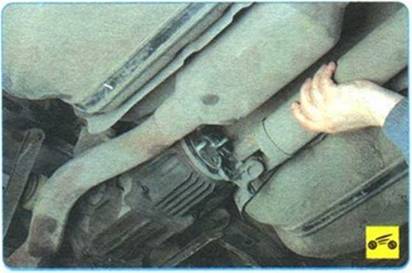

7.    ...сдвиньте вперед по направлению дви­жения автомобиля, снимите фланец кардан­ного шарнира заднего вала со шпилек фланца редуктора заднего моста и немного опустите вниз...





8.     ...затем сдвиньте назад и снимите шлицевый наконечник скользящей вилки перед­него вала со шлицев выходного вала разда­точной коробки.

ПРИМЕЧАНИЯ

При разъединении шлицевого соединения переднего вала карданной передачи и раз­даточной коробки может вытечь немного трансмиссионного масла.

Закройте отверстие пыльника выходного ва­ла раздаточной коробки, чтобы избежать по­падания посторонних материалов в разда­точную коробку.

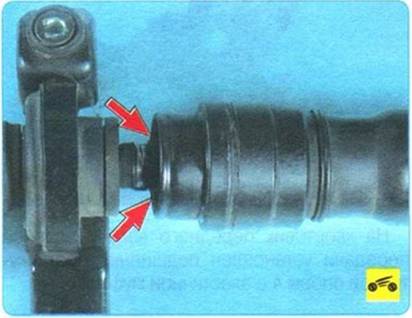

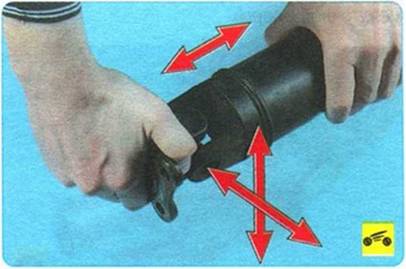

9.   Проверьте состояние подшипников крес­товин, перемещая фланец шарнира в указан­ных направлениях. При перемещении не долж­но быть заеданий, люфта, посторонних шумов.

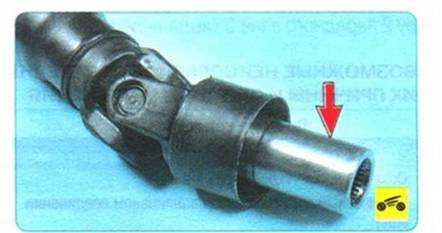

10.   При установке карданного вала нанесите трансмиссионную смазку на наружную часть скользящей вилки.

11.   Установите карданную передачу и все детали в порядке, обратном снятию. Затяните гайки крепления фланца карданного шарнира к фланцу редуктора заднего моста моментом (54±5) Н м, болты крепления промежуточной опоры к кузову моментом (41 ±5) Н м, гайки крепления защитного кожуха промежуточной опоры моментом 15 Н м
