Mitsubishi Outlander XL. СНЯТИЕ И УСТАНОВКА РАДИАТОРА ОХЛАЖДЕНИЯ РАБОЧЕЙ ЖИДКОСТИ АКП И ВАРИАТОРА

Радиатор АКП и вариатора заменяют при обнаружении в нем течи рабочей жидкости.

Вам потребуются: пассатижи, ключ «на 12».

ПРЕДУПРЕЖДЕНИЕ

Снимайте радиатор только при холодном двигателе.

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

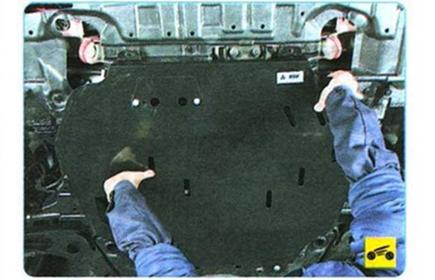

2.   Снимите защиту картера и брызговик двигателя (см. «Снятие и установка брызгови­ка и защиты картера двигателя», с. 79).

3.   Снимите левое переднее колесо (см. «Замена колеса», с. 63).

4.   Снимите подкрылок переднего колеса

(см. «Снятие и установка брызговиков колес и подкрылков», с. 302).

5 Слейте рабочую жидкость из АКП (вариа­тора), см «Проверка уровня, доливка и заме­на рабочей жидкости в вариаторе (CVT)», с. 154; «Проверка уровня, доливка и замена рабочей жидкости в автоматической коробке передач», с. 154.

ПРИМЕЧАНИЕ

Последующие операции для наглядности по­казаны при снятом переднем бампере.

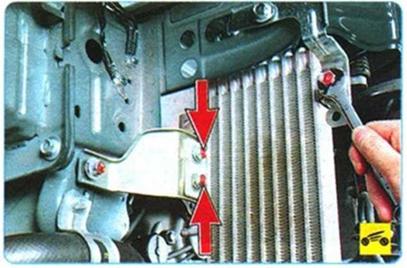

8. Выверните три болта крепления радиато­ра к кронштейну кузова...

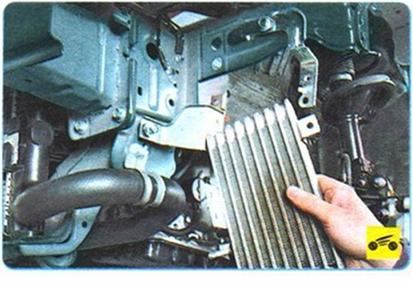

9. ...и снимите радиатор.

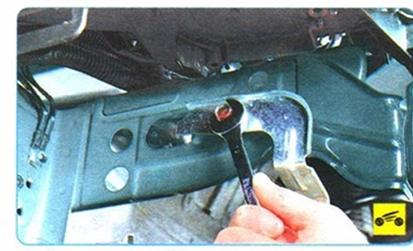

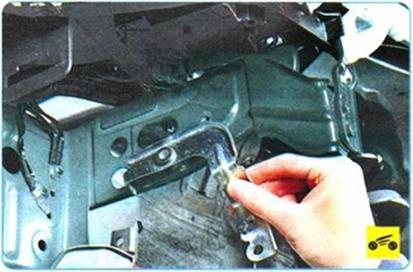

10. При необходимости выверните болт крепления верхнего кронштейна радиатора...

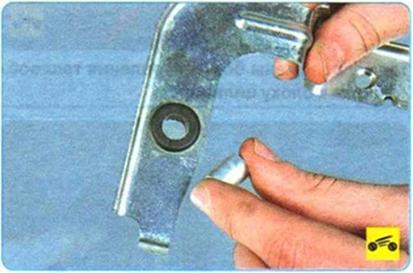

12.  Извлеките распорную металлическую

втулку...

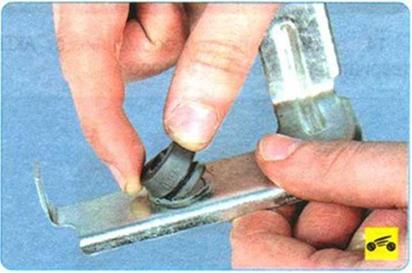

13.  ...и выньте резиновую втулку из отвер­стия кронштейна. Сильно обжатую или за­твердевшую втулку замените новой.

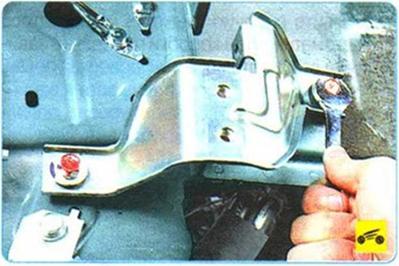

14.  Выверните два болта крепления нижнего кронштейна радиатора и снимите кронштейн.

15.  Установите радиатор рабочей жидкости АКП (вариатора) и все снятые детали в поояд- ке, обратном снятию.

16.  Залейте рабочую жидкость в АКП (вари­атор), см «Проверка уровня, доливка и заме­на рабочей жидкости в вариаторе (CVT)», с. 154, «Проверка уровня, доливка и замена рабочей жидкости в автоматической коробке передач», с. 154.
