Mitsubishi Outlander XL. СНЯТИЕ, ПРОВЕРКА И УСТАНОВКА КЛАПАНА ПРОДУВКИ АДСОРБЕРА ДВИГАТЕЛЯ 4В12, 6В31, 4HN

Электромагнитный клапан продувки адсор­бера установлен на кронштейне впускного коллектора под дроссельным узлом (послед­ний снят для наглядности).

Вам потребуются: ключ «на 10», пас­сатижи.

1.     Отсоедините провод от клеммы «минус» аккумуляторной батареи.

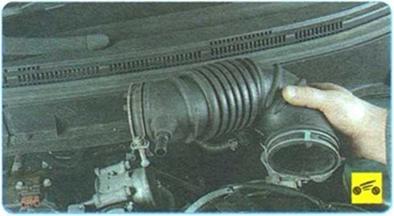

2.     Снимите воздухоподводящий рукав (см пп 1 -6 «Снятие и установка адсорбера сис­темы улавливания паров топлива», с. 143).

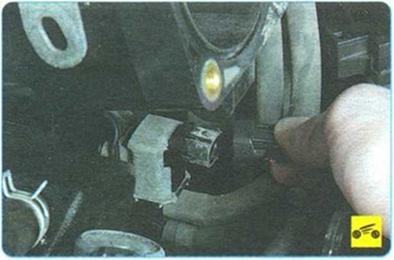

3.      Нажмите на фиксатор и отсоедините ко­лодку жгута проводов от разъема клапана продувки адсорбера.

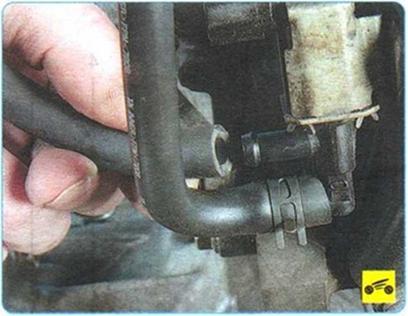

4.      Отсоедините подводящий шланг от пат­рубка клапана продувки адсорбера.

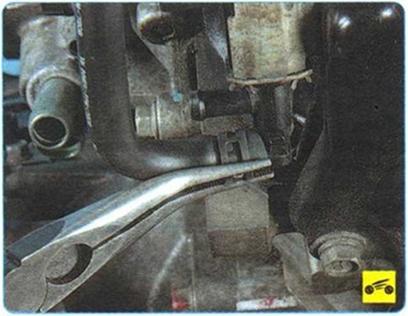

5.       Сожмите пассатижами ушки хомута, сдвиньте хомут по шлангу...

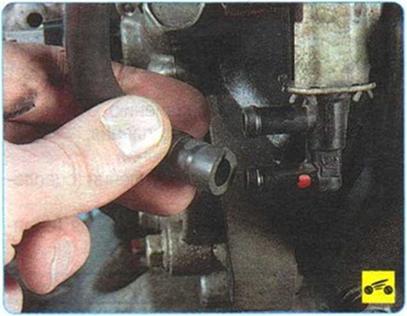

6.       ...и отсоедините отводящий шланг от клапана продувки адсорбера.

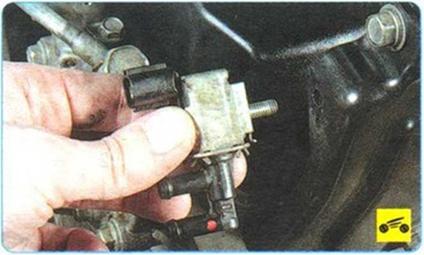

8 ...и снимите клапан продувки адсорбе­ра (для наглядности показано на снятом двигателе).

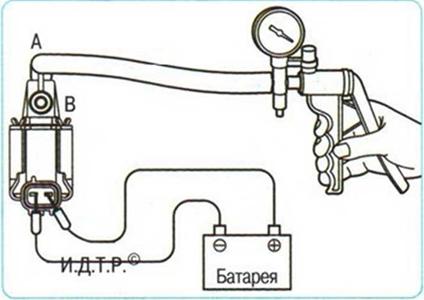

9.         Для проверки клапана присоедините к штуцеру клапана специальное приспособ­ление (в случаи его отсутствия можно вос­пользоваться медицинским шприцем) и со­здайте давление в клапане. Затем подсоеди­ните к выводам клапана источник постоянного тока напряжением 12 В - клапан должен от­крыться, а давление - исчезнуть. В противном случае замените клапан.

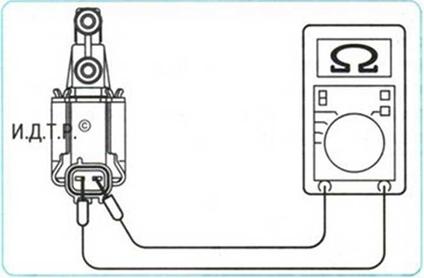

10.       Проверьте сопротивление обмотки ис­правного клапана - оно должно составлять 22-26 Ом.

11.       Установите клапан продувки адсорбера в порядке, обратном снятию.
