Mitsubishi Outlander XL. ЗАМЕНА ТОПЛИВНОГО БАКА И ЕГО НАЛИВНОЙ ТРУБЫ ДВИГАТЕЛЯ 4В12, 6В31, 4HN

Mitsubishi Outlander XL. ЗАМЕНА ТОПЛИВНОГО БАКА И ЕГО НАЛИВНОЙ ТРУБЫ ДВИГАТЕЛЯ 4В12, 6В31, 4HN

При обнаружении течи топлива в баке рекомендуется заменить бак.
Если часто засоряется сетка топливного насоса, снимите и промойте бак.
Если обнаружена течь бака по линии стыка верхней и нижней его частей, можно пропаять зти места (рекомендуется проводить работу в специализированных мастерских). Для этого вылейте остатки бензина, тщательно промойте и просушите бак. Затем запаяйте место течи мягким припоем.

ПРЕДУПРЕЖДЕНИЯ
Паять можно только тщательно промытый и просушеный бак, не содержащий паров бензина, иначе при пайке пары могут воспламениться.
Для промывки топливного бака используйте моющие средства «Лобомид», МС или М/1. Затем, чтобы удалить остатки моющего средства, промойте и пропарьте бак струей горячей воды. Тщательно просушите бак. Удобнее снимать пустой бак, работая на подъемнике, эстакаде или смотровой канаве. Поэтому перед снятием топливного бака постарайтесь выработать как можно больше топлива из бака, а остатки топлива удалить после отсоединения шланга наливной трубы (см. ниже пп. 4 и 5).

Вам потребуются: ключи «на 7», «на 12», «на 14», отвертка с плоским лезвием.
1. Снизьте давление в системе питания

(см. «Снижение давления в системе питания двигателя», с. 134).

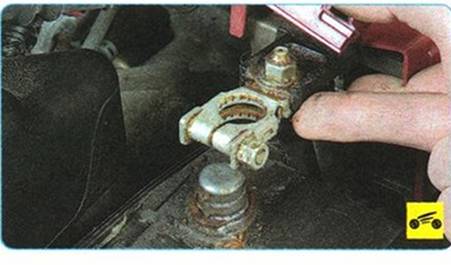

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

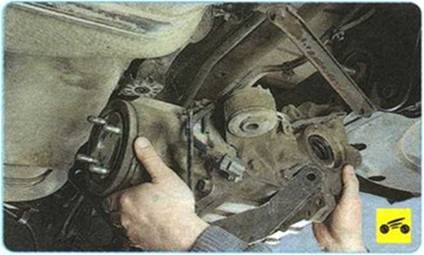

3. На полноприводном автомобиле снимите редуктор заднего моста v См:-:ие .1 установка редуктора заднего моста», с. 171).

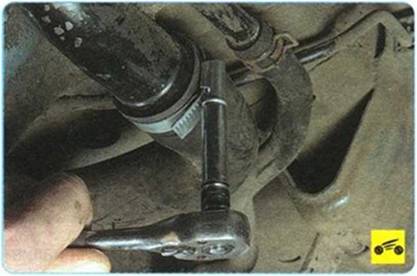

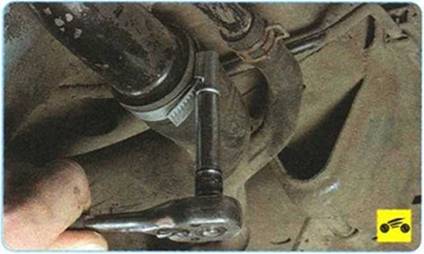

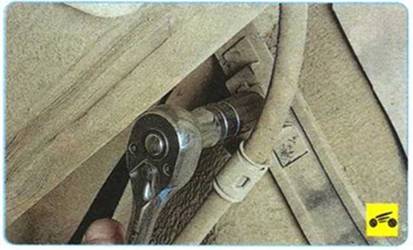

4. Ослабьте хомут крепления шланга.

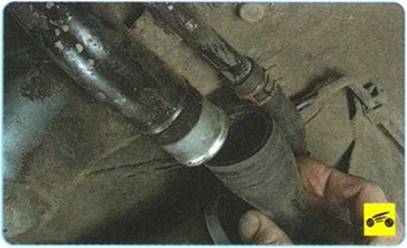

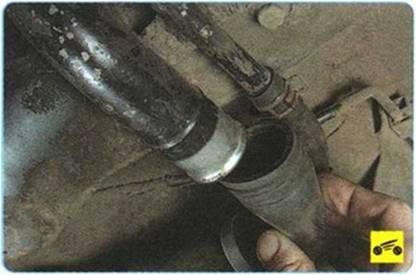

5. ...и отсоедините шланг от патрубка наливной трубы топливного бака.

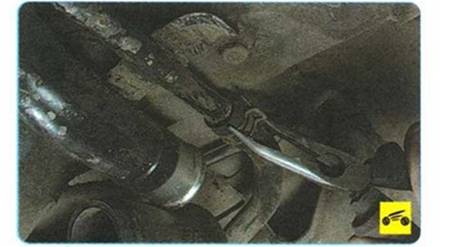

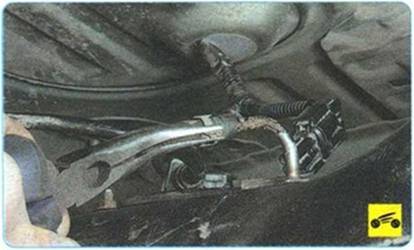

6. Сожмите пассатижами отогнутые ушки хомута крепления шланга, сдвиньте хомут по шлангу...

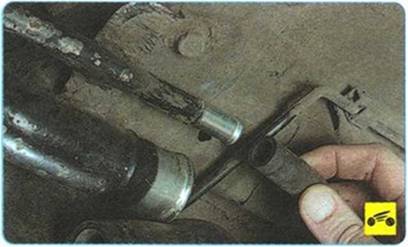

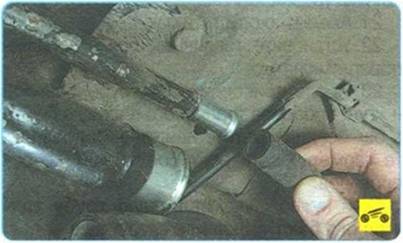

7. ...и снимите шланг с патрубка трубы вентиляции топливного бака.

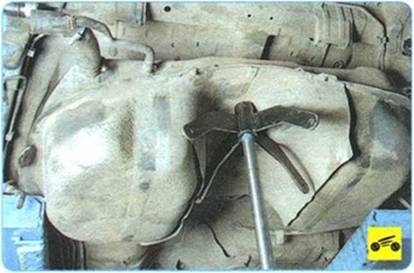

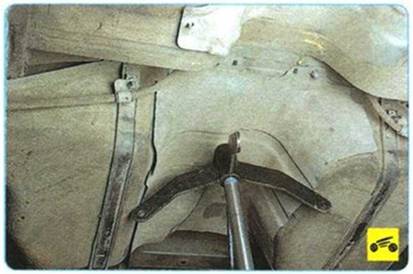

8. Установите под топливный бак надежную опору.

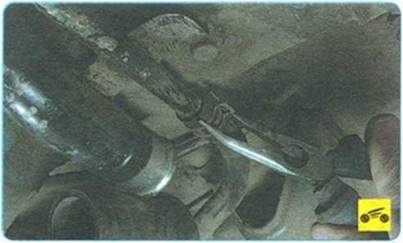

9. Отверните гайки крепления кронштейнов тросов стояночного тормоза от хомутов топливного бака.

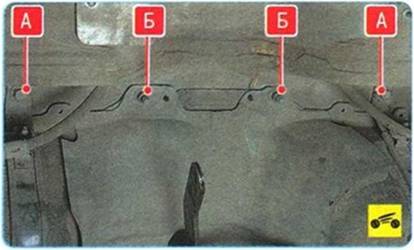

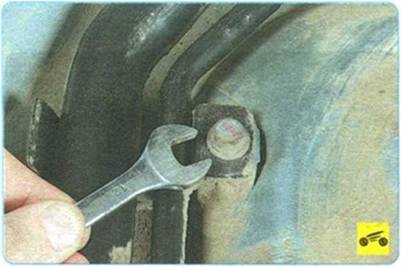

10. Выверните два болта А переднего крепления хомутов топливного бака и отверните две гайки Б крепления топливного бака к основанию кузова.

11. Опустите хомуты крепления и слегка опустите вниз топливный бак.

12. Ослабьте хомут крепления шланга вентиляции топливного бака, сдвиньте его

по шлангу...

13. ...и отсоедините шланг вентиляции от штуцера топливного бака.

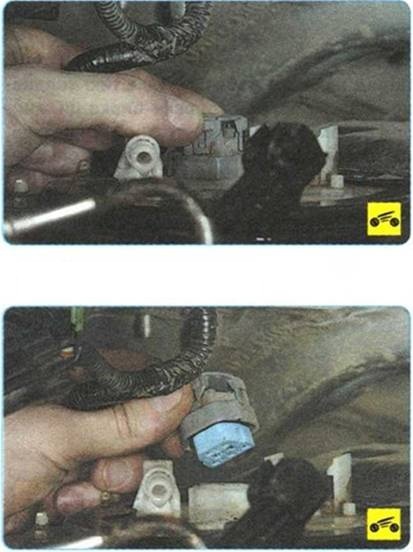

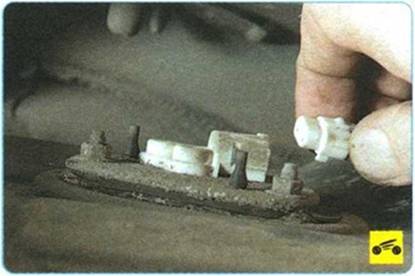

14. Отожмите фиксатор крепления.

15. ...и разъедините колодки «массы».

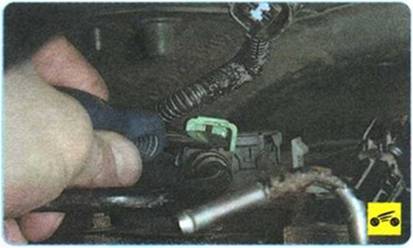

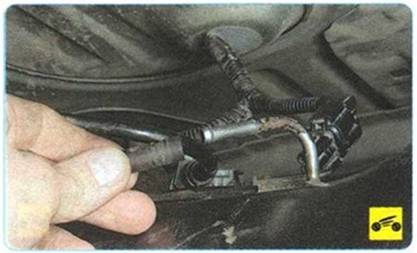

16. Подденьте отверткой с прямым лезвием фиксатор наконечника топливопровода и поднимите фиксатор вверх.

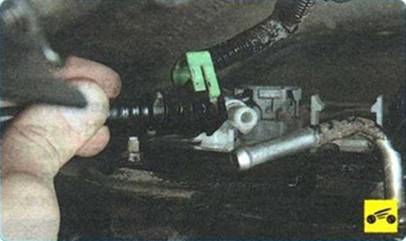

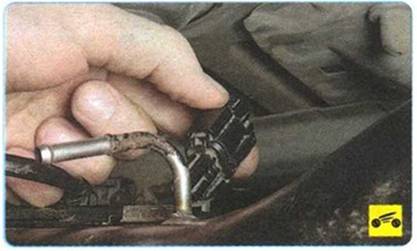

17. Отсоедините наконечник топливной магистрали от штуцера топливного модуля.

ПРИМЕЧАНИЕ

При снятии шланга может вытечь немного топлива. Вытрите его ветошью.

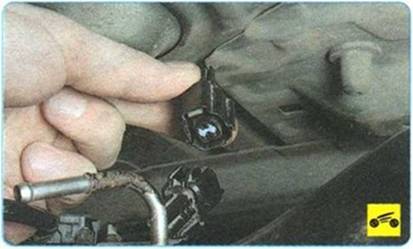

20. На полноприводном автомобиле отсоедините колодку проводов от дополнительного датчика уровня топлива.

21. Аккуратно опустите бак.

22. Установите топливный бак в порядке, обратном снятию.

23. После присоединения трубопроводов и жгута проводов топливного насоса запейте в бак бензин, пустите двигатель и проверьте герметичность всех соединений трубопроводов.

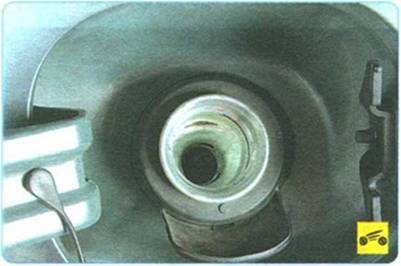

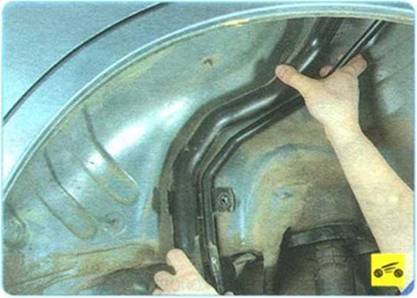

Если нужно снять наливную трубу топливного бака, выполните следующее.

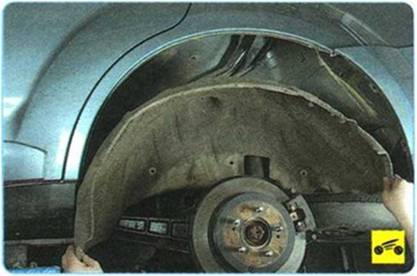

1. Установите автомобиль на надежную опору и снимите левое заднее колесо.
