Mitsubishi Outlander XL. ЗАМЕНА РАДИАТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ



Радиатор подлежит замене при обнаруже­нии в нем течи охлаждающей жидкости. Ради­атор можно проверить и отремонтировать в мастерской, оборудованной специальным оборудованием.

ПРЕДУПРЕЖДЕНИЕ

Снимайте радиатор только при холодном двигателе.

Вам потребуются: ключи «на 10», «на 12», отвертка с плоским лезвием, пассатижи, емкость для слива охлаждаю­щей жидкости.

1.       Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.       Слейте охлаждающую жидкость из систе­мы охлаждения (см «Замена охлаждающей жидкости», с. 119).

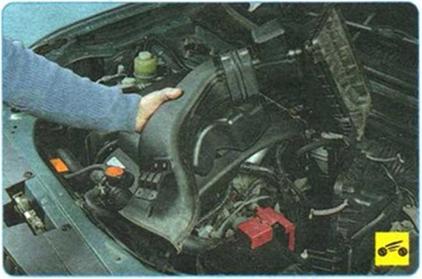

3.         Снимите воздухозаборник (см. «Снятие

и установка воздухозаборника», с. 135).

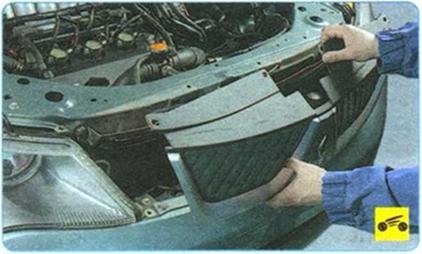

4.  Снимите облицовку радиатора (см. «Сня­тие и установка облицовки радиатора», с. 300)

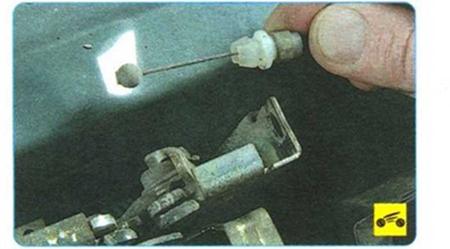

5.  Выведите наконечник троса из рычага замка капота.

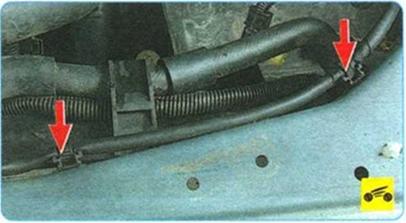

6.        Отсоедините держатели трсса приво­да замка капота от верхней поперечины радиатора.

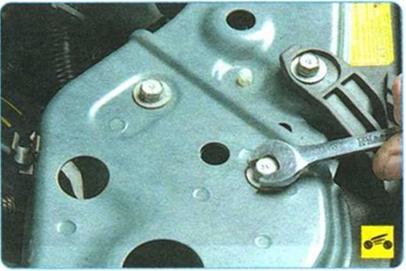

7.       Выверните с каждой стороны по два верхних болта...

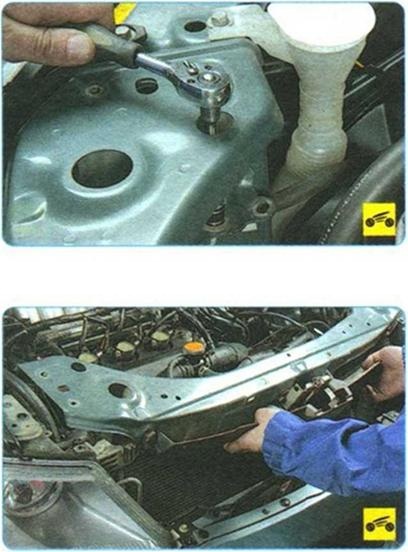

9. ...и снимите верхнюю поперечину ради­атора.

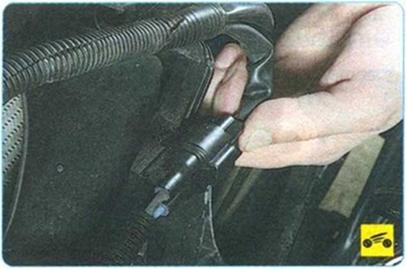

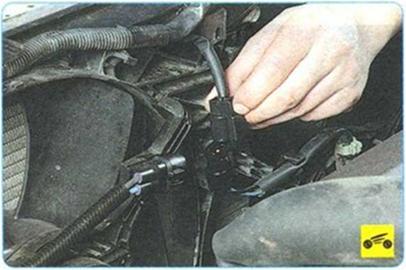

11.        ...и отсоедините колодку жгута прово­дов от вентилятора системы охлаждения двигателя.

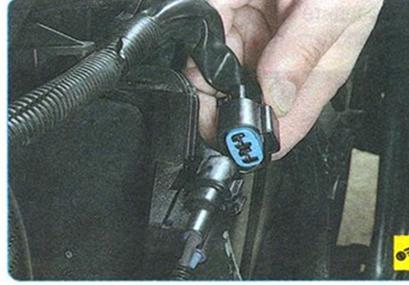

12.        Аналогично отсоедините колодку жгу­та проводов от вентилятора системы конди­ционирования.

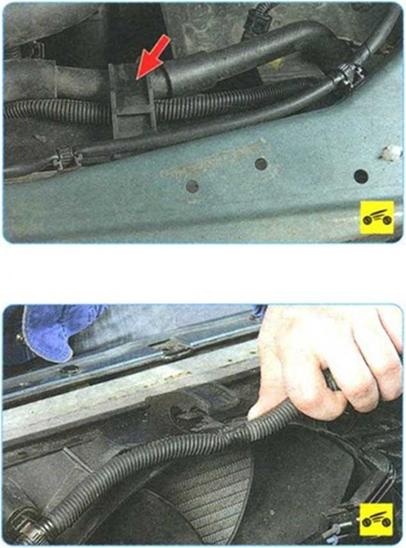

14.      ...и жгут проводов из кронштейна кожуха вентилятора.





15.      Извлеките фиксаторы жгута проводов из отверстий в кожухе вентилятора.

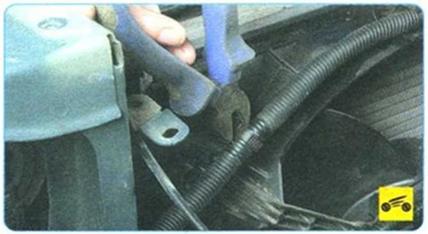

16.      Сжав пассатижами хомут крепления ни­жнего шланга радиатора, сдвиньте хомут по шлангу и снимите шланг с патрубка радиатора.

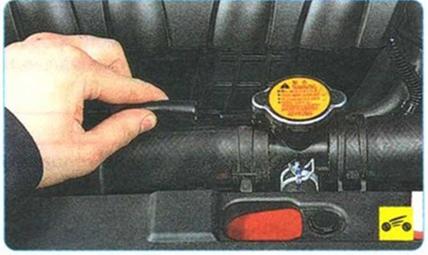

17.       Отсоедините шланг расширительного бачка от наливной горловины.

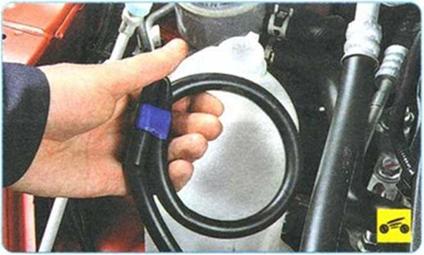

18.        Пережмите шланг и зафиксируйте его в таком положении изоляционной лентой, что­бы исключить вытекание охлаждающей жид­кости из расширительного бачка.

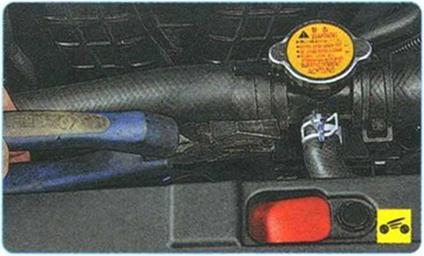

19.         Сожмите пассатижами усики хомута шланга радиатора, сдвиньте фиксатор вдоль шланга...

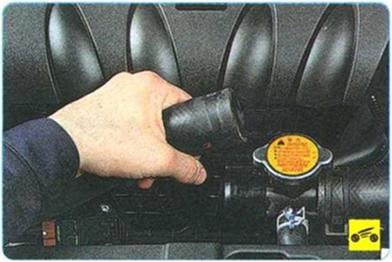

20.        ...и отсоедините шланг радиатора от на­ливной горловины.

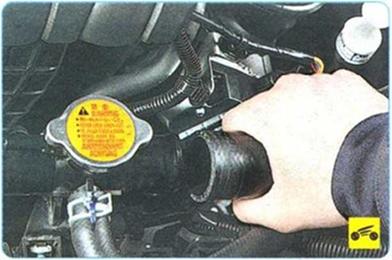

21.        Отсоедините от наливной горловины шланг, подводящий охлаждающую жидкость от корпуса термостата.

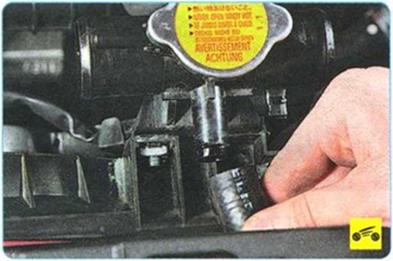

22.        Отсоедините шланг термостата тепло­обменника (на автомобилях с вариатором).

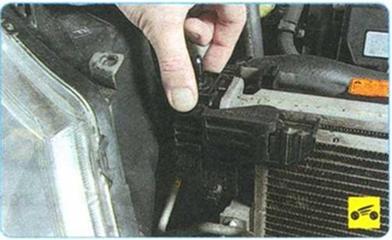

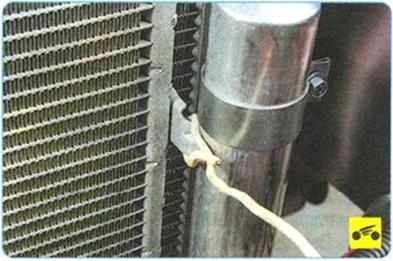

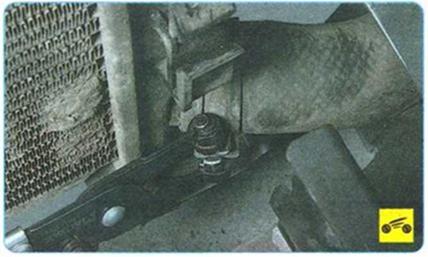

23.         Отжав фиксаторы, освободите верх­ние и нижние опоры конденсора из гнезд радиатора системы охлаждения двигателя.





24.          Зафиксируйте любым подходящим способом конденсор на кузове автомобиля.

25.          Извлеките радиатор системы охлажде­ния двигателя из моторного отсека.

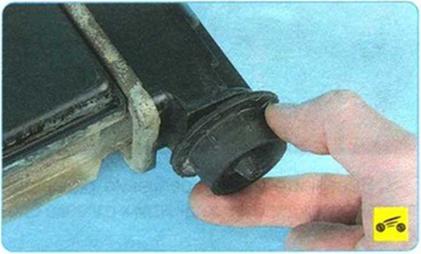

27.           Осмотрите подушки, сильно дефор­мированные или затвердевшие подушки замените.

28.           Промойте радиатор снаружи струей во­ды и просушите. Если на пластмассовых бач­ках радиатора обнаружены трешины, замени­те радиатор.

29.           Проверьте герметичность радиатора, для чего заглушите патрубки радиатора, под­ведите к нему воздух под давлением 0,1 МПа (1 кгс/см²) и опустите в емкость с водой не менее чем на 30 с. Негерметичность ради­атора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в ем­кость целиком, проверьте его последователь­но со всех сторон.

30.           Установите радиатор в поэядке, обрат­ном снятию.

31.           Залейте охлаждающую жидкость (см «Замена охлаждающей жидкости», с. 119)
