Mitsubishi Outlander XL. ГОЛОВКА БЛОКА ЦИЛИНДРОВ ДВИГАТЕЛЯ 6В31

В данном подразделе описаны только за­мена распределительных валов, проверка, промывка и замена гидрокомпенсаторов за­зоров в механизме привода выпускных клапа­нов, проверка и регулировка зазоров в приво­де впускных клапанов, проверка и замена электромагнитного клапана системы MIVEC. Ремонт головки блока цилиндров с заменой седел, направляющих втулок клапанов и шли­фовкой привалочной поверхности головки требует применения специальных инструмен­тов и технологического оборудования, поэто­му при необходимости сложного ремонта го­ловки блока цилиндров обращайтесь на СТО или заменяйте головку в сборе.

Mitsubishi Outlander XL. ЗАМЕНА РАСПРЕДЕЛИТЕЛЬНЫХ ВАЛОВ ДВИГАТЕЛЯ 6В31

Распределительные валы заменяют в сле­дующих случаях:
- упало давление в системе смазки дви­гателя;
- стук клапанов при нормальных зазорах в механизме привода клапанов, вызываемый повышенным износом кулачков распредели­тельного вала из-за применения низкокачест­венного моторного масла или повреждения масляного фильтра.






Замена распределительных валов показана на примере распределительного вала пра­вой головки блока цилиндров. Распредели­тельный вал левой головки блока цилиндров заменяют аналогично.

Вам потребуются: ключи «на 12», «на 17», торцовая головка «на 10».

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

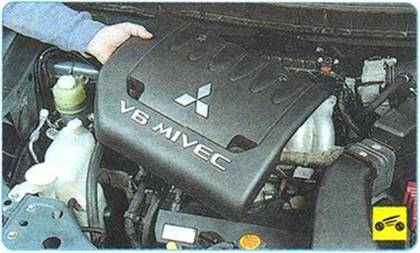

2.   Снимите декоративный кожух двигателя

(см. «Снятие и установка декоративного кожу­ха двигателя», с. 77).

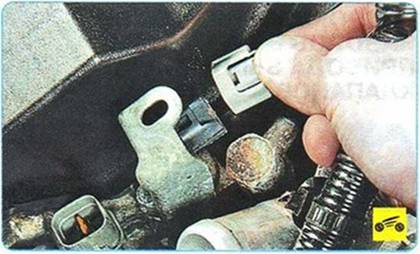

3.   Отсоедините колодку жгута проводов от разъема датчика фазы...

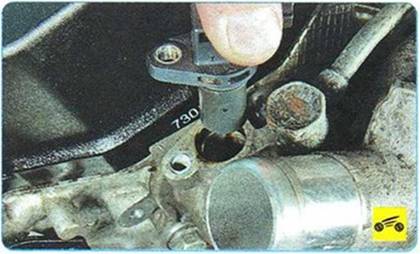

4.    ...выверните болт и снимите датчик (см. «Проверка и замена датчиков системы управ­ления двигателем», с. 273).

5.    Слейте охлаждающую жидкость (см. «За­мена охлаждающей жидкости», с. 119).

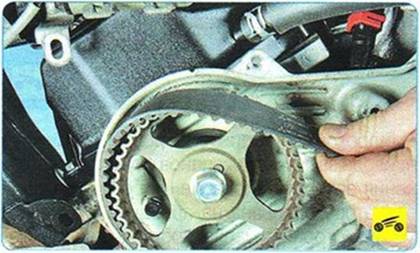

6.    Снимите ремень привода газораспреде­лительного механизма (см. «Проверка и за-




мена ремня привода газораспределительно­го механизма», с. 84).

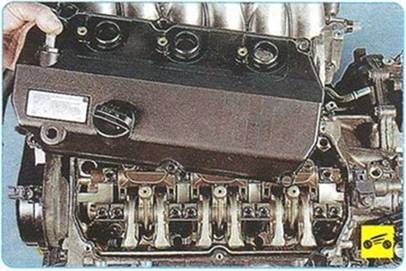

7.   Снимите крышку головки блока цилинд­ров (см. «Замена прокладки крышки головки блока цилиндров», с. 87).

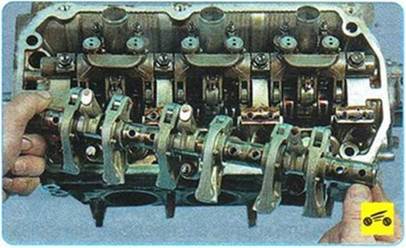

8.   Снимите ось коромысел выпускных кла­панов в сборе с коромыслами (см. «Провер­ка, промывка и замена гидрокомпенсаторов зазоров в механизме привода выпускных кла­панов», с. 96).

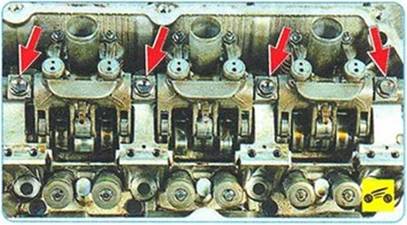

9.   Выверните четыре болта крепления оси коромысел впускных клапанов и снимите ось.

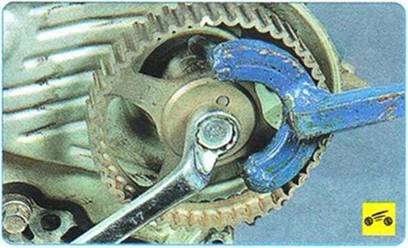

10. Выверните.

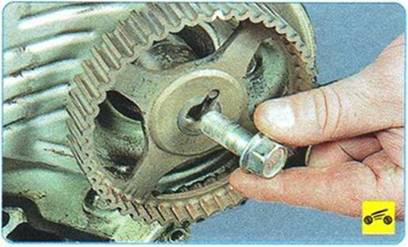

11.                    ...и извлеките болт крепления шкива распределительного вала.

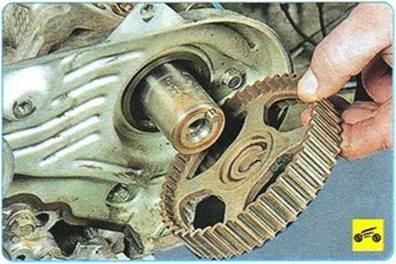

12. Снимите шкив распределительного вала.

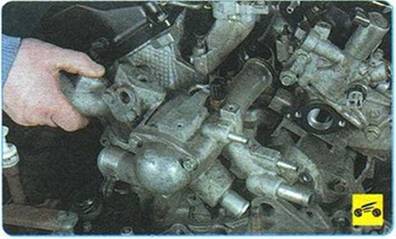

13. Снимите корпус распределителя охлаж­дающей жидкости (см. «Снятие и установка

термостата», с. 123).

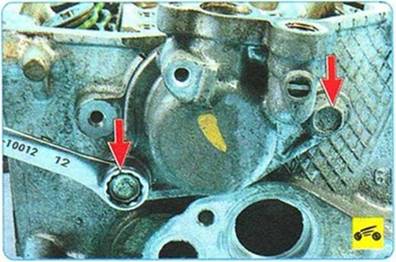

14. Выверните два болта.

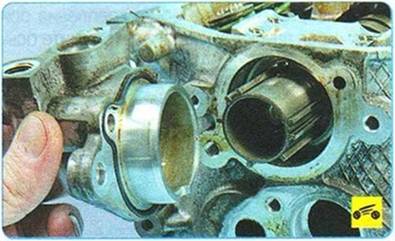

15. ...и снимите крышку распределительно­го вала.

ПРИМЕЧАНИЕ

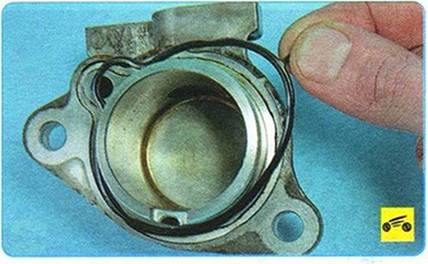

При необходимости замены снимите уплот­нительное кольцо с крышки распредели­тельного вала.

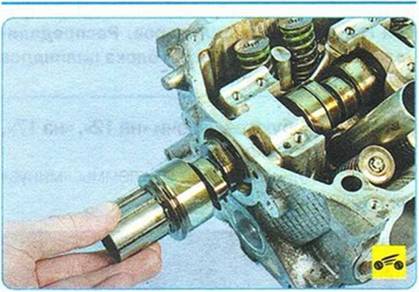

16.  Извлеките распределительный вал из головки блока цилиндров.

17.  Осмотрите распределительные валы

(см. «Дефектовка деталей газораспредели­тельного механизма», с. 105).

18.  Установите распределительный вал и все снятые детали в порядке, обратном снятию.

19.  Залейте охлаждающую жидкость (см. «Замена охлаждающей жидкости», с. 119).
