Mitsubishi Outlander XL. ЗАМЕНА ДЕТАЛЕЙ УПЛОТНЕНИЯ ДВИГАТЕЛЯ 6В31
Mitsubishi Outlander XL.
ЗАМЕНА ПРОКЛАДКИ КРЫШКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ДВИГАТЕЛЯ 6В31
Вам потребуются: торцовая головка «на 10», ключ «на
10», пассатижи.
ПРИМЕЧАНИЕ
Процесс замены прокладки крышки головки блока цилиндров показан на
примере правой головки блока цилиндров.
Для замены прокладки крышки левой головки блока

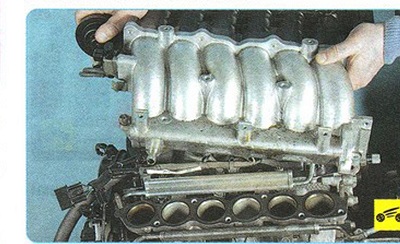

цилиндров необходимо снять верхнюю часть впускного коллектора (см.
«Замена прокладок впускного коллектора», с. 92).
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

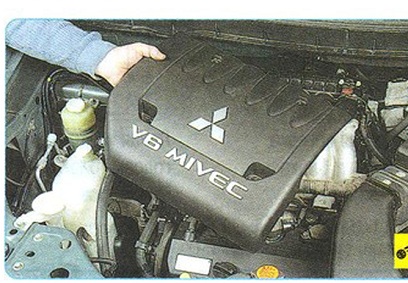

2. Снимите декоративный кожух двигателя
(см. «Снятие и установка декоративного кожуха двигателя», с. 77).
|
3. Извлеките маслоизмерительный щуп.
|

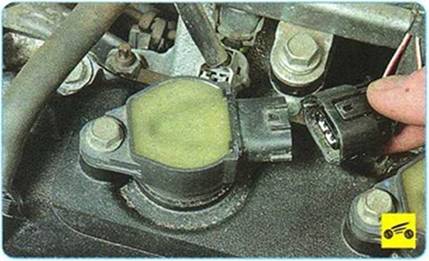

4. Отсоедините колодки проводов от катушек зажигания.
|
|

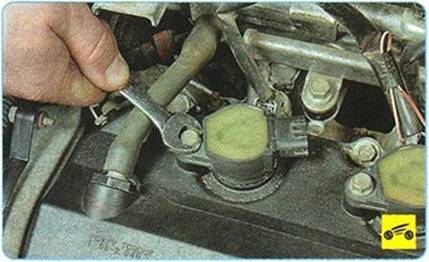

5. Выверните болты крепления катушек зажигания...

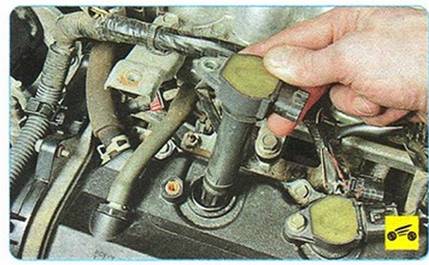

6. ...и снимите катушки зажигания со свечей.

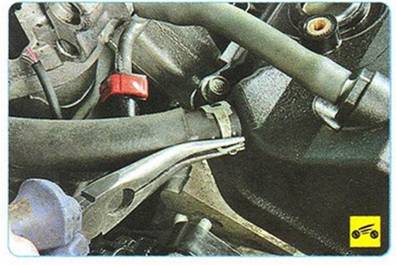

7. Ослабьте хомут крепления шланга отвода картерных газов из головки блока цилиндров,
сжав пассатижами отогнутые ушки, сдвиньте хомут по шлангу...
|

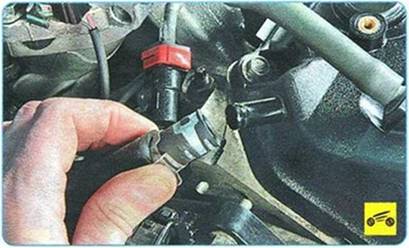

8. ...и снимите шланг со штуцера. |
|
|

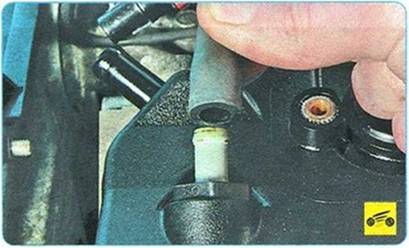

9. Снимите со штуцера клапана продувки шланг отвода картерных газов во впускной коллектор.
|
|

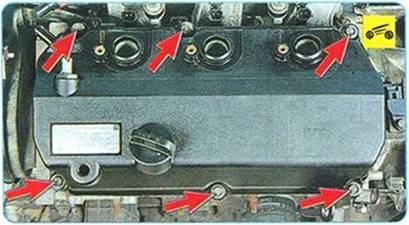

10. Выверните шесть болтов крепления крышки головки блока цилиндров...
|
|
|
1 |

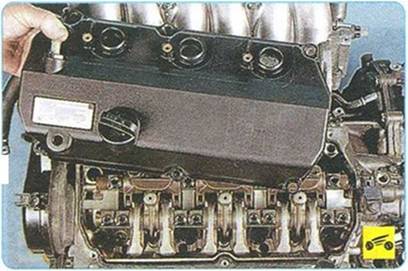

11. ...извлеките болты из отверстий и снимите крышку.
|
|

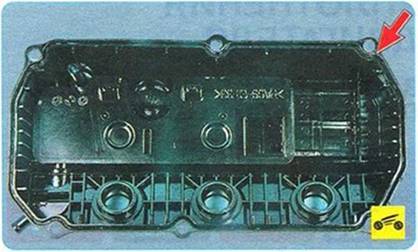

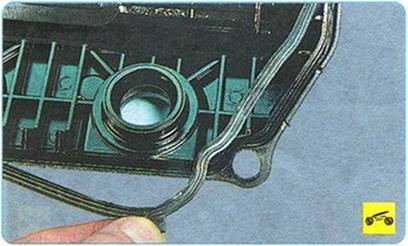

12. Выньте прокладку из пазов на крышке головки блока цилиндров.

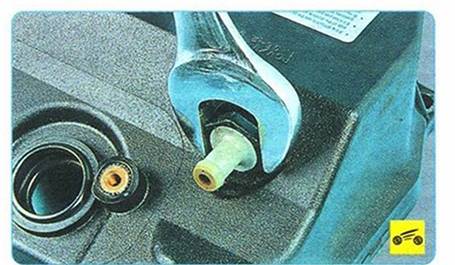

13. При необходимости выверните...

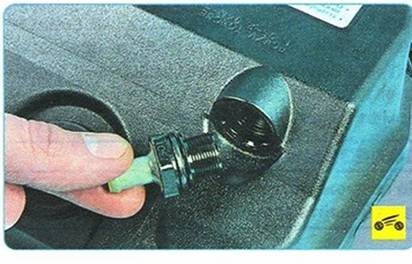

14. ...и снимите клапан продувки картера.
|
15. Очистите от остатков масла паз крышки. |
|
|

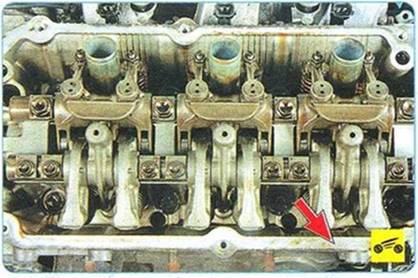

16. ...и привалочную поверхность головки блока цилиндров.

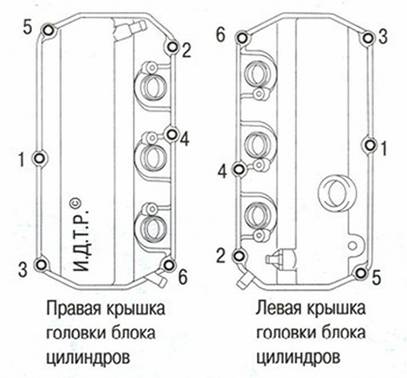

Рис. 5.11. Порядок затяжки болтов крепления крышки головки блока цилиндров
17. Установите новую прокладку крышки головки блока цилиндров и все снятые детали в порядке, обратном снятию. Затяните болты крепления крышки головки блока цилиндров (рис. 5.11) требуемым моментом (см. приложение 1).
