Мазда 6 (2008+). СЦЕПЛЕНИЕ

ОСОБЕННОСТИ КОНСТРУКЦИИ

На автомобили Mazda 6, оснащенные механической коробкой передач, устанавливают сухое однодисковое сцепление с центральной диафрагменной пружиной (рис. 6.1).

Нажимной диск смонтирован в стальном штампованном кожухе 5, прикрепленном шестью болтами к маховику 7 двигателя. Ведомый диск 6 установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной 4 между маховиком и нажимным диском.

Подшипник 2 (рис. 6.2) выключения сцепления установлен на направляющей втулке 3, запрессованной в картер 1 сцепления, и перемещается по втулке вилкой 4, которую, в свою очередь, приводит в действие рабочий цилиндр гидропривода выключения сцепления.

Гидравлический привод выключения сцепления состоит из главного цилиндра (рис. 6.3), установленного в моторном отсеке...
...рабочего цилиндра (на автомобилях с пятиступенчатой коробкой передач расположен на картере сцепления, а на автомобилях с шестиступенчатой коробкой передач - внутри картера сцепления), объединенного с подшипником выключения сцепления...

...трубопровода, включающего в себя трубку и шланг, и педали сцепления, кронштейн которой прикреплен гайками к щиту передка кузова.

В исходное положение педаль возвращается пружиной.



Главный цилиндр (рис. 6.3) соединен шлангом с бачком, установленным на главном тормозном цилиндре (бачок общий для обоих

главных цилиндров). В гидроприводе выключения сцепления используется тормозная жидкость. Предусмотрена регулировка привода выключения сцепления в эксплуатации.

ПОЛЕЗНЫЙ СОВЕТ

Для того чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хоть немного, но выжато, при этом ведомый диск пробуксовывает и изнашивается. Кроме того, несмотря на то что выжимной подшипник и рассчитан на работу в режиме постоянного вращения, он при нажатой даже чуть-чуть педали находится под повышенной нагрузкой и его ресурс снижается. По этой же причине не рекомендуем подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше включить нейтральное положение коробки передач и отпустить педаль.

Пробуксовку сцепления легко можно определить с помощью тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного падают и автомобиль начинает разгоняться, сцепление требует ремонта.

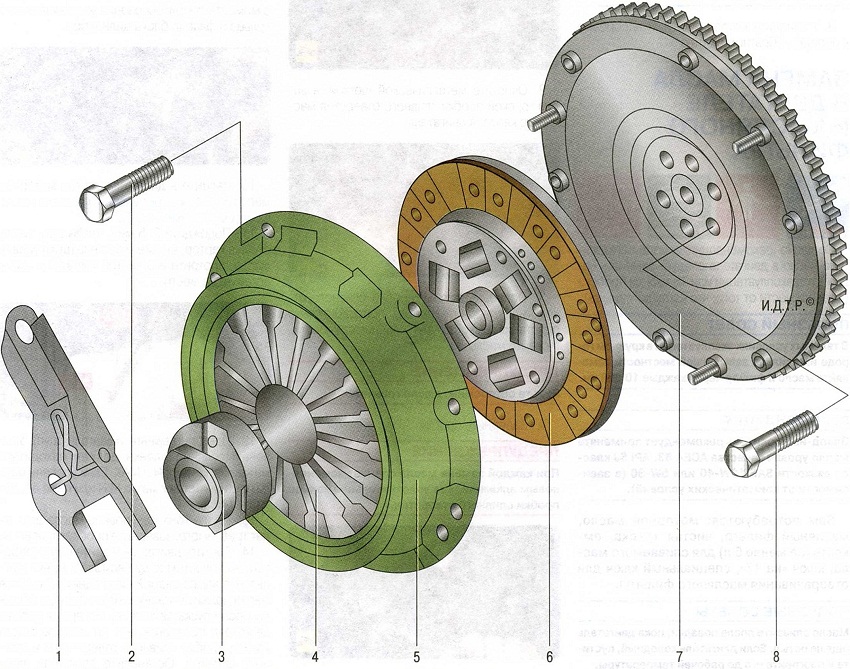

Рис. 6.1. Сцепление: 1 - вилка выключения сцепления; 2 - болт крепления кожуха; 3 - подшипник выключения сцепления; 4 - диафрагменная пружина; 5 - кожух сцепления с нажимным диском; 6 - ведомый диск; 7 - маховик; 8 - болт крепления маховика

Рис. 6.2. Подшипник выключения сцепления: 1 - картер сцепления; 2 - подшипник выключения сцепления; 3 - направляющая втулка подшипника выключения сцепления; 4 - вилка выключения сцепления

Рис. 6.3. Главный цилиндр выключения сцепления: 1 - шланг; 2 - хомут; 3 - штуцер; 4 - уплотнительная втулка; 5 - корпус главного цилиндра выключения сцепления; 6 -возвратная пружина; 7 - уплотнитель; 8 - дистанционная шайба; 9 - поршень в сборе с уплотнителем; 10 - пружинный фиксатор

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ СЦЕПЛЕНИЯ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
