Мазда 6 (2008+). СНЯТИЕ И УСТАНОВКА ТОПЛИВНОЙ РАМПЫ

Мазда 6 (2008+). СНЯТИЕ И УСТАНОВКА ТОПЛИВНОЙ РАМПЫ

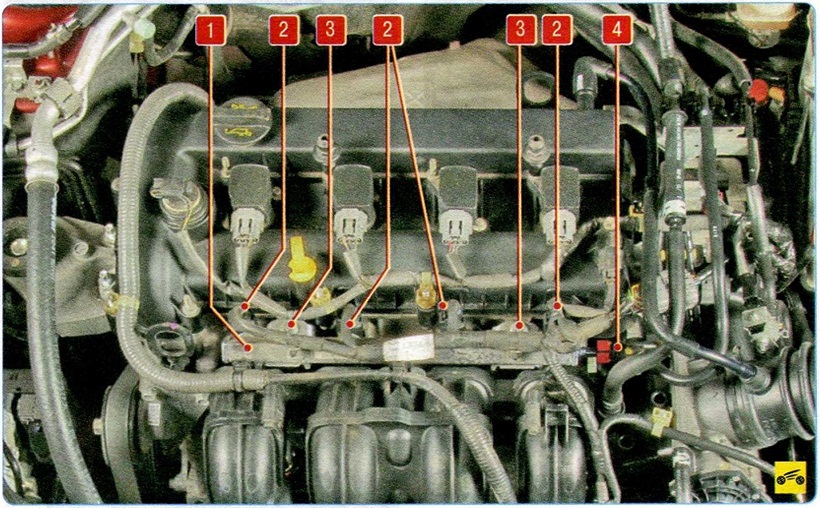

Рис. 5.35. Расположение топливной рампы: 1 - топливная рампа; 2 - колодка жгута проводов; 3 - болт крепления топливной рампы; 4 - трубопровод подачи топлива в топливную раму

Вам потребуются: торцовые головки «на 10».

Топливную рампу снимают для замены при повреждении (поломка штуцеров), для замены форсунок или получения доступа к другим узлам.

1. Снизьте давление в системе подачи топлива (см. «Снижение давления в системе питания», с. 125).

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Снимите декоративный кожух двигателя

(см. «Снятие и установка декоративного кожуха двигателя», с. 74).

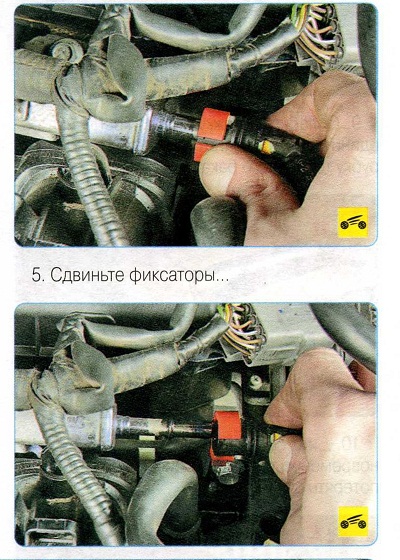

4. Нажмите на пружинный фиксатор колодки 2 (рис. 5.35) жгута проводов и отсоедините колодку от разъема форсунки. Аналогично отсоедините остальные колодки.

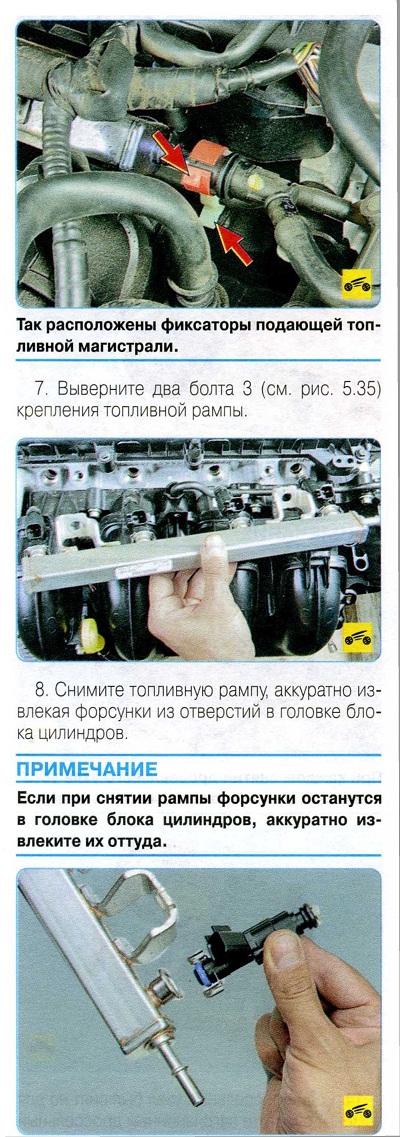

6. ...и отсоедините подающую топливную магистраль от штуцера топливной рампы.
ПРИМЕЧАНИЕ

9. Снимите с топливной рампы форсунки

(см. «Снятие, проверка и установка топливных форсунок», с. 133).

10. Установите топливную рампу в порядке, обратном снятию, заменив уплотнительные кольца форсунок (см. «Снятие, проверка и установка топливных форсунок», с. 133).

ПРИМЕЧАНИЕ

Перед установкой смажьте уплотнительные кольца форсунок моторным маслом.
11. Пустите двигатель и проверьте герметичность соединений трубопроводов и уплотнений форсунок.
