Mazda 3 Axela. Электросхемы - часть 1

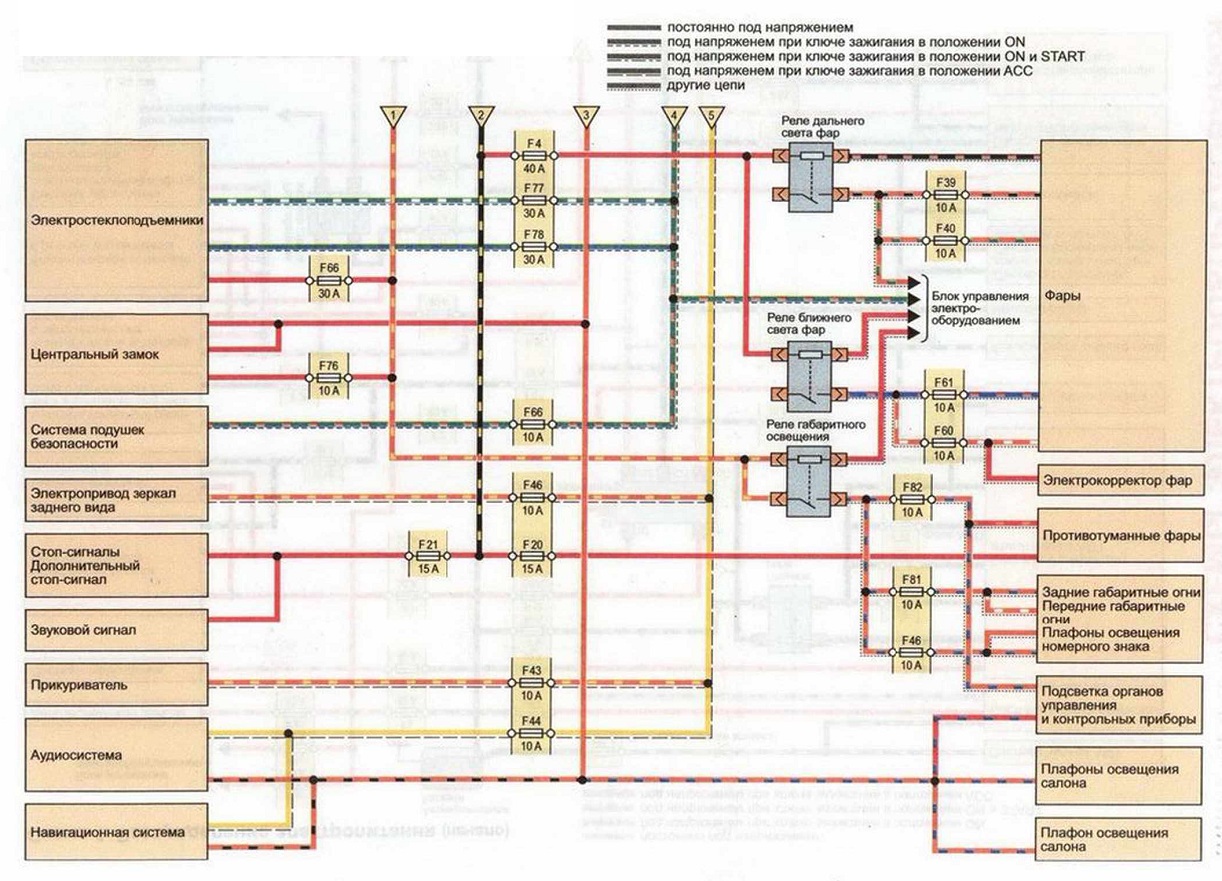

Схема 1. Распределение электропитания (начало)

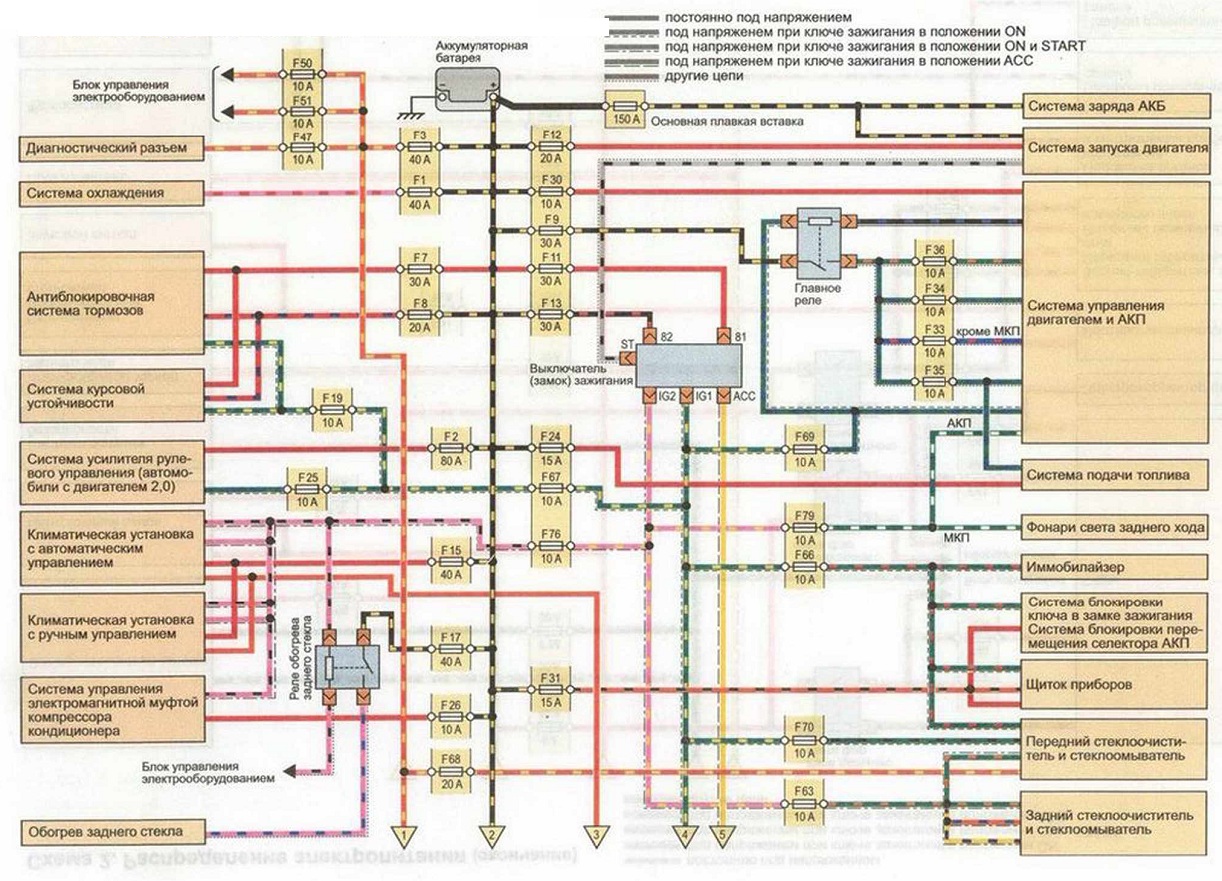

Схема 2. Распределение электропитания (окончание)

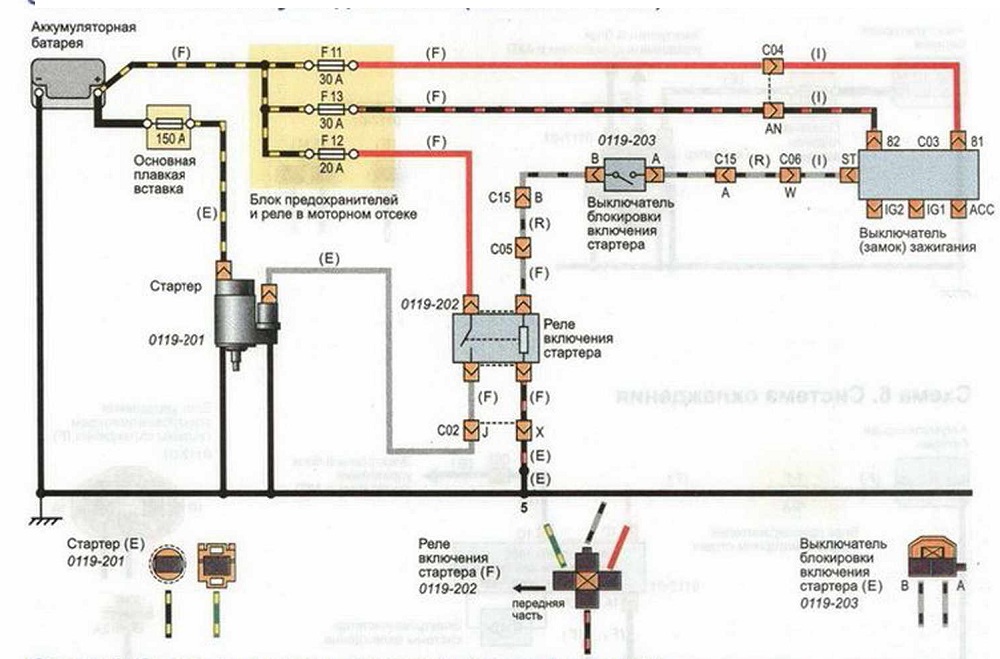

Схема 3. Система запуска двигателя (автомобили с МКП)
