КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ И ДАТЧИКИ

ОПИСАНИЕ КОНСТРУКЦИИ
Все контрольно-измерительные приборы автомобиля — спидометр, одометр, тахометр, указатель температуры охлаждающей жидкости, указатель уровня топлива и контрольные лампы — установлены на щитке приборов (с. 16, «Щиток приборов*).

Тахометр и спидометр — электронно-механические, а одометр полностью электронный. Информация о скорости движения и пройденном пути считывается с датчика скорости автомобиля. Показания одометра (суммарный и суточный пробег) выводятся на жидкокристаллический дисплей. Щиток приборов неремонтопригодный. При неисправности какого-либо элемента заменяется в сборе.



Mazda 3 Axela. ЩИТОК ПРИБОРОВ - СНЯТИЕ И УСТАНОВКА

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работы (с. 73, «Подготовка автомобиля к техническому обслуживанию и ремонту*).

2. Отводим вверх верхнюю часть облицовки рулевой колонки (с. 317, «Подрулевые переключатели — проверка и замена*).

3. Отводим вниз нижнюю облицовку панели приборов (с. 318, «Блок управления электрокорректором фар — проверка и замена*).

4. Снимаем центральную декоративную накладку панели приборов (с. 320, «Выключатель аварийной сигнализации — проверка и замена*).

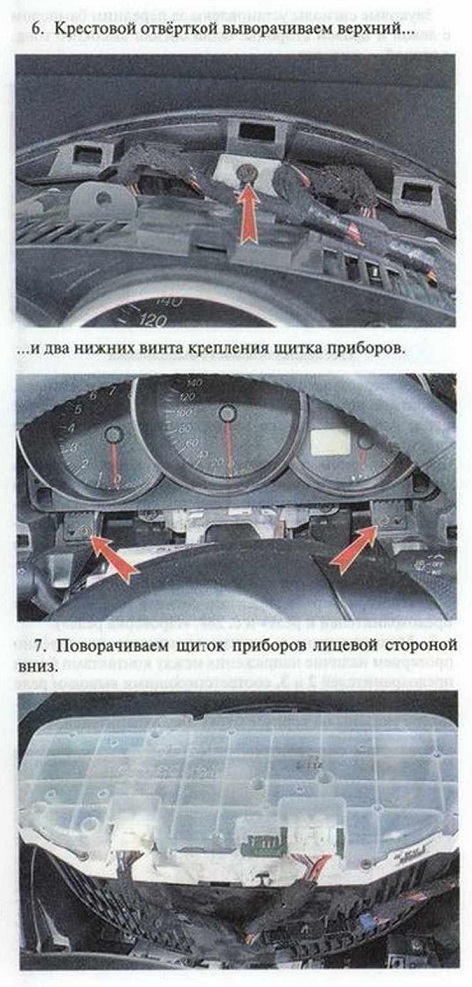

5. Тянем верхнюю накладку щитка приборов на себя и вверх, преодолевая сопротивление держателей, снимаем её в сборе с верхним кожухом рулевой колонки.

8. Нажимаем фиксаторы и отсоединяем от щитка приборов две колодки жгута проводов.
9. Сжимаем фиксаторы и отсоединяем от щитка приборов держатель жгута проводов.
10. Снимаем щиток приборов.

11. Устанавливаем детали в обратной последовательности.
