Моменты затяжки резьбовых соединений

Наименование деталей	Момент затяжки. Н*м
Гайки крепления колеса .	88-117
Болта крепления ступицы заднею колеса	49-65
Гайки креплении верхней опоры амортизатора	21-28
Болт нижнего крепления амортизатора	76-101
Регулировочный болт крепления нижнего поперечного рычага к подрамнику	80-100
Болт крепления нижнего поперечного рычага к продольному рычагу	75-101
Болты крепления перхнего поперечного рычага	90-122
Болты крепления поперечной тяги	75-101
Болты переднего крепления продольного рычага	97-132
Болты крепления подрамника задней подвески	97-132
Болты крепления направляющей колодок заднего суппорта	59-76
Гайки крепления стойки стабилизатора поперечной устойчивости к штанге стабилизатора	40-54
Гайки крепления стойки стабилизатора поперечной устойчивости к рычагу	40-54
Болты крепления скоб штанги стабилизатора поперечной устойчивости	40-54

Основные данные для контроля, регулировки и обслуживания

Смазка для элементов подвески

•Литол-24» или аналоги Hyiex ЕР-2; Mobilux 2.3.ЕР-2.ЕР-3; Castrol LMX.

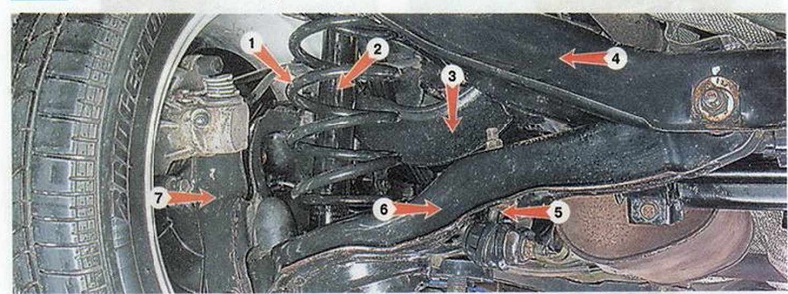

Летали талией подвески: 1 - пружина; 2 — амортизатор; 3 — верхний задний поперечный рычаг; 4 — подрамник; 5 — стойка стабилизатора поперечной устойчивости; 6 — нижний поперечный рычаг; 7— продольный рычаг

Задняя подвеска автомобиля — независимая, многорычажная, пружинная, с гидравлическими амортизаторами.

С каждой стороны автомобиля установлено по три поперечных рычага (два верхних и нижний) и продольный рычаг. Спереди продольные рычат через сайлент-блоки крепятся к кузову автомобиля. К продольному рычагу через сайлент-блоки крепятся поперечные рычат, которые другими своими концами крепятся к заднему подрамнику также через сайлент-блоки. Подобная схема позволяет увеличить плавность хода и улучшить управляемость автомобиля за счет эффекта подруливания задних колёс в поворотах. Нижний поперечный рычаг крепится к подрамнику болтом с эксцентриковой головкой, а под гайку болта установлена специальная шайба, у которой отверстие выполнено со смещением. При вращении болта рычаг будет смешаться относительно подрамника, за счёт этого обеспечивается возможность регулирования угла развала задних колёс.

Амортизатор снизу крепится к продольному рычагу через сайлент-блок, а сверху — к кузову автомобиля.

Также на штоке амортизатора установлен буфер сжатия, выполненный из эластичной пластмассы. При «пробоях* подвески ход штока амортизатора ограничивается буфером хода сжатия.

Пружины витые цилиндрические, своими нижними витками опираются на нижние поперечные рычаги, а верхними — в подрамник через резиновые опоры.

На фланце продольного рычага задней подвески четырьмя болтами закреплён ступичный узел (корпус ступичного подшипника в сборе с подшипником ступицы заднего колеса).

Проверку технического состояния необходимо выполнять в соответствии с регламентом технического обслуживания (с. 76, «Периодическое техническое обслуживание»).
