Mazda 3 Axela. ФОРСУНКИ ДВИГАТЕЛЯ 2,0 Л

Mazda 3 Axela. ФОРСУНКИ ДВИГАТЕЛЯ 2,0 Л - ПРОВЕРКА И ЗАМЕНА

Необходимость выполнения данной операции должна быть определена в ходе проверки технического состояния системы управления двигателем (с. 176, «Система управления двигателем — проверка технического состояния и диагностика неисправностей*).

Перед выполнением операции ознакомьтесь с правилами техники безопасности во время обслуживания и ремонта системы управления двигателем (с. 129, «Меры безопасности при обслуживании и ремонте системы управления двигателем»).
Для выполнения работы потребуется мультиметр.

Проверка

1. Подготавливаем автомобиль к выполнению работы (с. 73, «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Снимаем декоративную накладку двигателя (с. 162, «Декоративная накладка двигателя — снятие и установка*).

3. Отсоединяем колодку жгута проводов от форсунки.

4. Мультиметром в режиме омметра проверяем сопротивление обмотки форсунки, для чего подсоединяем выводы мультиметра к контактам форсунки. Сопротивление должно быть в пределах 11,5-12,6 Ом. в противном случае форсунку необходимо заменить.

5. Аналогично проверяем остальные форсунки.

6. С помощью двух проводов напрямую от аккумуляторной батареи кратковременно подаём на контакты форсунок напряжение 12 В. У исправной форсунки должен быть слышен характерный щелчок при открывании клапана. Неисправные форсунки заменяем.

Замена форсунок

1. Подготавливаем автомобиль к выполнению работы (с. 73, «Подготовка автомобиля к техническому обслуживанию и ремонту*).

2. Сбрасываем давление в топливопроводе (с. 150, «Топливопровод — сброс давления»).

3. Отсоединяем от форсунок колодки жгута проводов (см. выше).

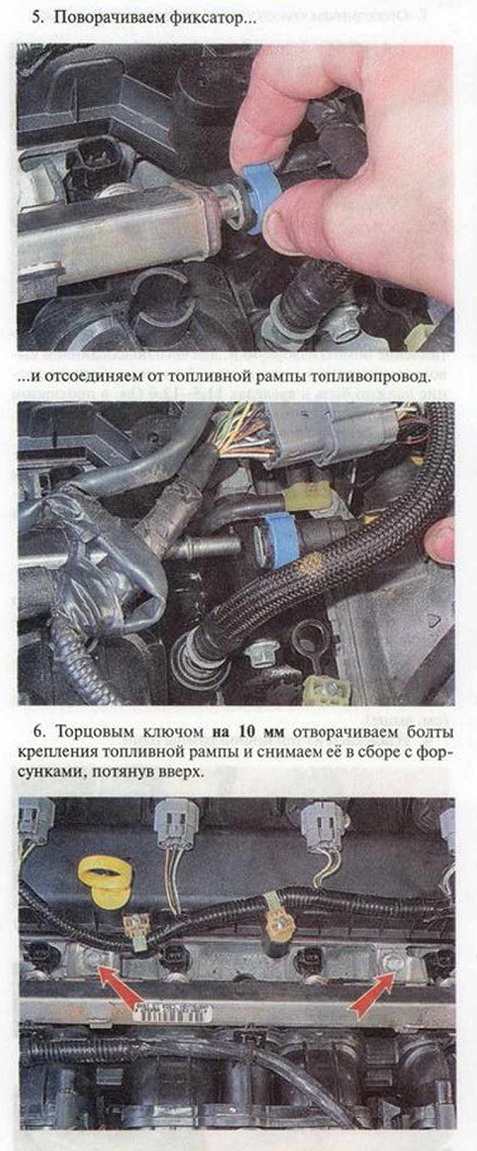

4. Извлекаем из топливной рампы один...

...и второй держатели жгута проводов.

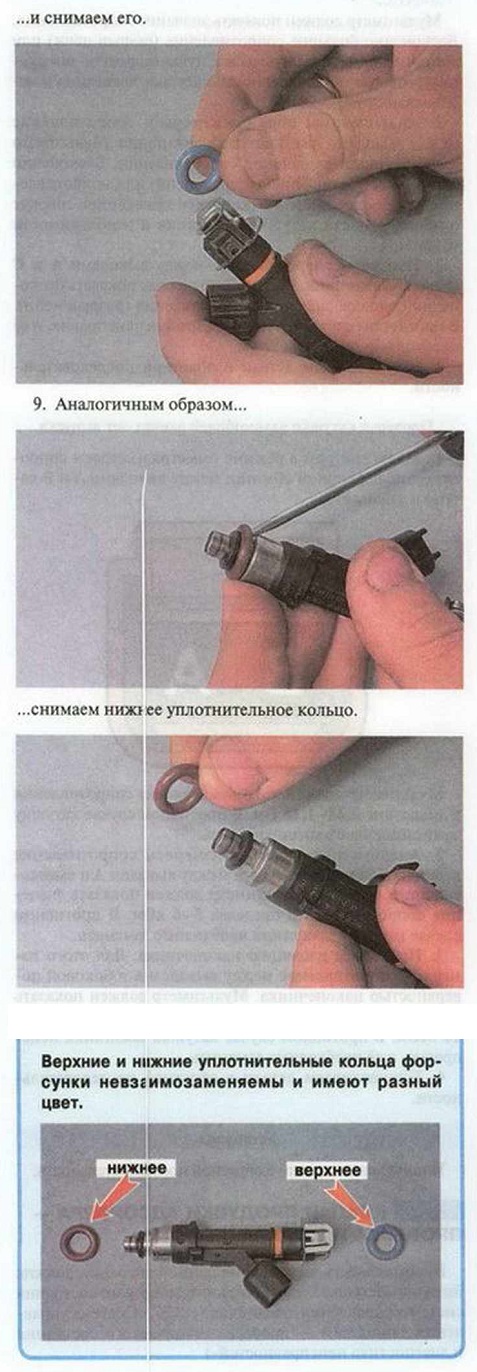

10. Установку деталей выполняем в обратной последовательности. При установке новых уплотнительных колец следим за тем, чтобы они не перекручивались.

- РЕКОМЕНДАЦИЯ -

Для облегчения установки форсунки в топливную рампу, а также для установки топливной рампы во впускной трубопровод смажьте уплотнительные кольца форсунок техническим вазелином или трансмиссионным маслом.
