Mazda 3 Axela. ДАТЧИКИ КОНЦЕНТРАЦИИ КИСЛОРОДА ДВИГАТЕЛЯ (1,6 Л) - ЗАМЕНА

Необходимость выполнения данной операции должна быть определена в ходе проверки технического состояния системы управления двигателем (с. 130, «Система управления двигателем — проверка технического состояния и диагностика неисправностей»).

- ПРЕДУПРЕЖДЕНИЕ! -

Перед выполнением операции ознакомьтесь с правилами техники безопасности во время обслуживания и ремонта системы управления двигателем (с. 129, «Меры безопасности при обслуживании и ремонте системы управления двигателем»).
- РЕКОМЕНДАЦИЯ -

При замене датчиков концентрации кислорода рекомендуем использовать специальные ключи (с. 63, «Инструменты, приспособления и эксплуатационные материалы»).

Замена управляющего датчика концентрации кислорода

Для выполнения работы потребуются новые пластиковые хомуты крепления проводов.

1. Подготавливаем автомобиль к выполнению работы (с. 73, «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Снимаем верхнюю часть корпуса воздушного фильтра (с. 140, «Воздушный фильтр — снятие и установка»).

3. Нажимаем фиксатор и разъединяем чёрную колодку жгута проводов датчика.

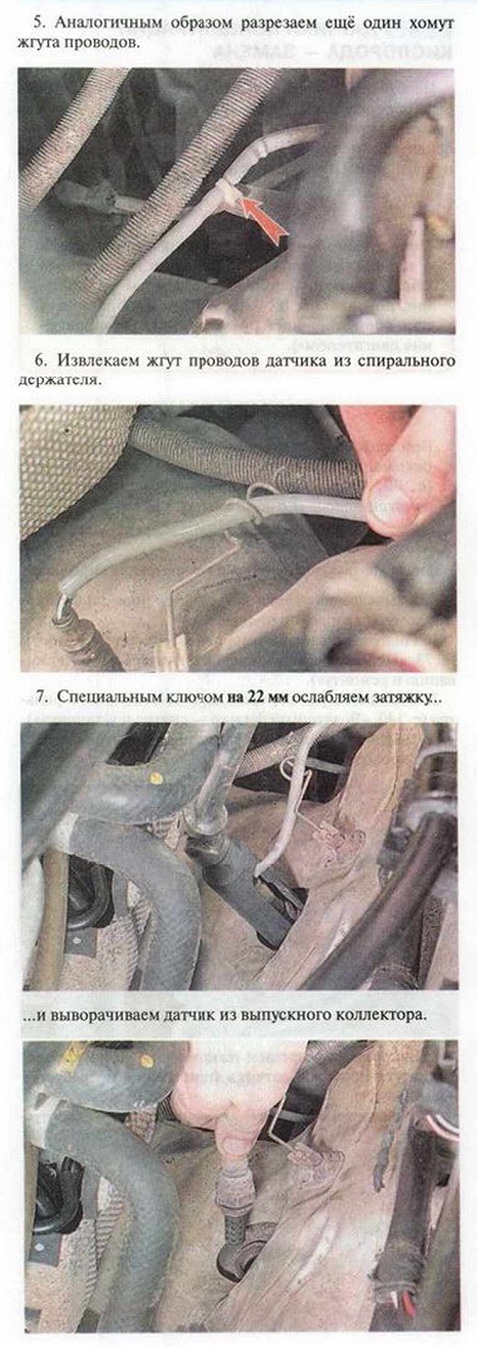

4. Бокорезами разрезаем пластиковый хомут крепления жгута проводов датчика (при сборке потребуется новый хомут).

8. Устанавливаем детали в обратной последовательности.



Обязательно закрепите жгут проводов датчика пластиковыми хомутами. В противном случае возможно повреждение жгута о горячий выпускной коллектор.


Замена диагностического датчика концентрации кислорода

Для выполнения работы потребуется смотровая канава или эстакада, новые пластиковые хомуты крепления проводов.

1. Подготавливаем автомобиль к выполнению работы (с. 73. «Подготовка автомобиля к техническому обслуживанию и ремонту*).

2. Снимаем верхнюю часть корпуса воздушного фильтра (с. 140, «Воздушный фильтр — снятие и установка»).

3. Нажимаем фиксатор и разъединяем серую колодку жгута проводов датчика.

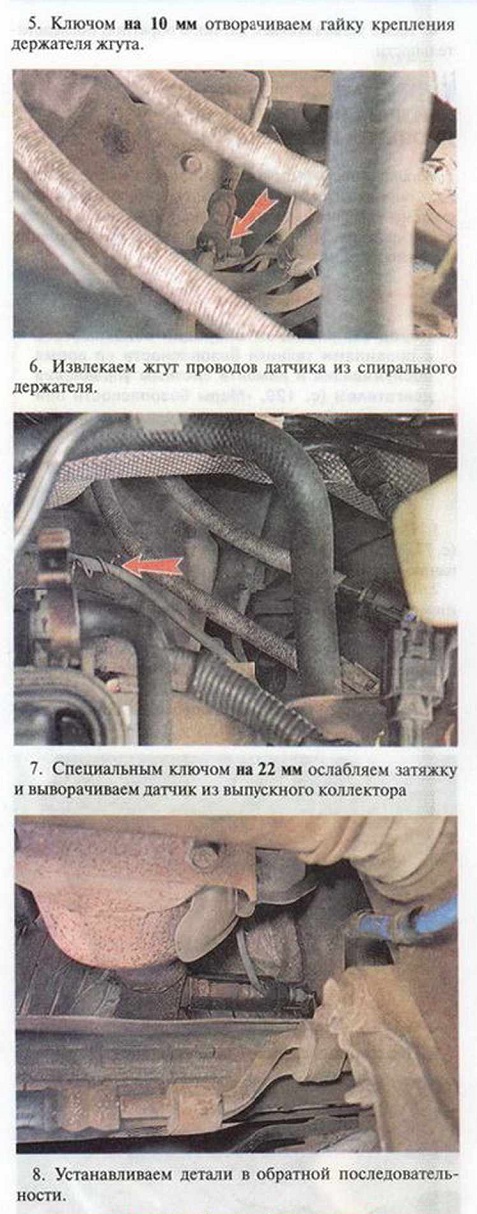

4. Бокорезами разрезаем пластиковый хомут крепления жгута проводов датчика (при сборке потребуется новый хомут).
