Lifan Smily 320. Электросхемы - часть 4

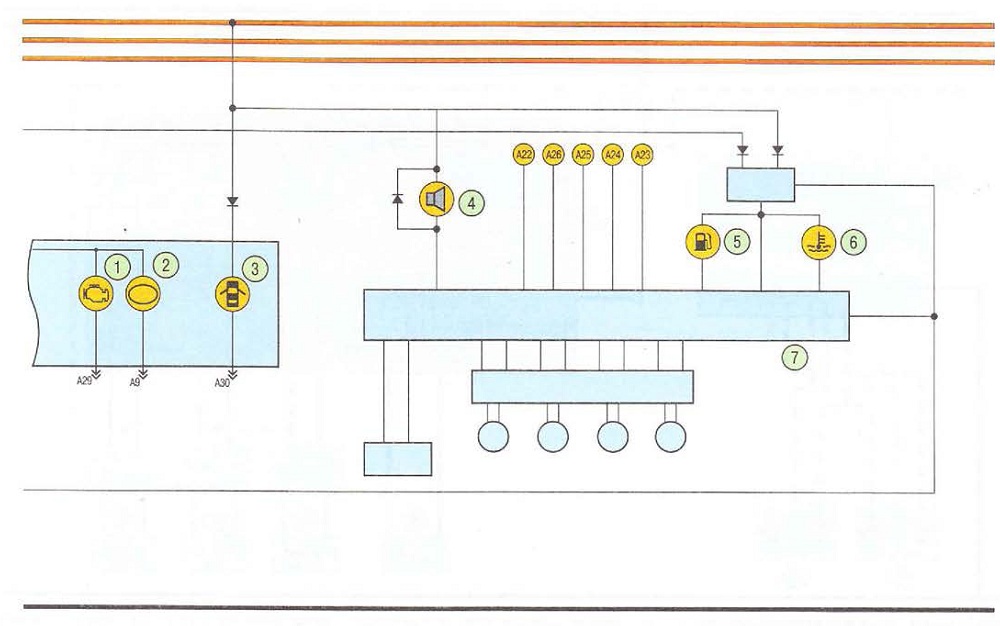

Схема 6б. Комбинация приборов: 1 - сигнализатор неисправности в системе управления двигателем; 2 - сигнализатор неисправности в системе впрыска (SVC); 3 - сигнализатор незакрытой двери; 4 - зуммер; 5 - сигнализатор низкого уровня топлива; 6 - сигнализатор перегрева охлаждающей жидкости; 7 - комбинация приборов

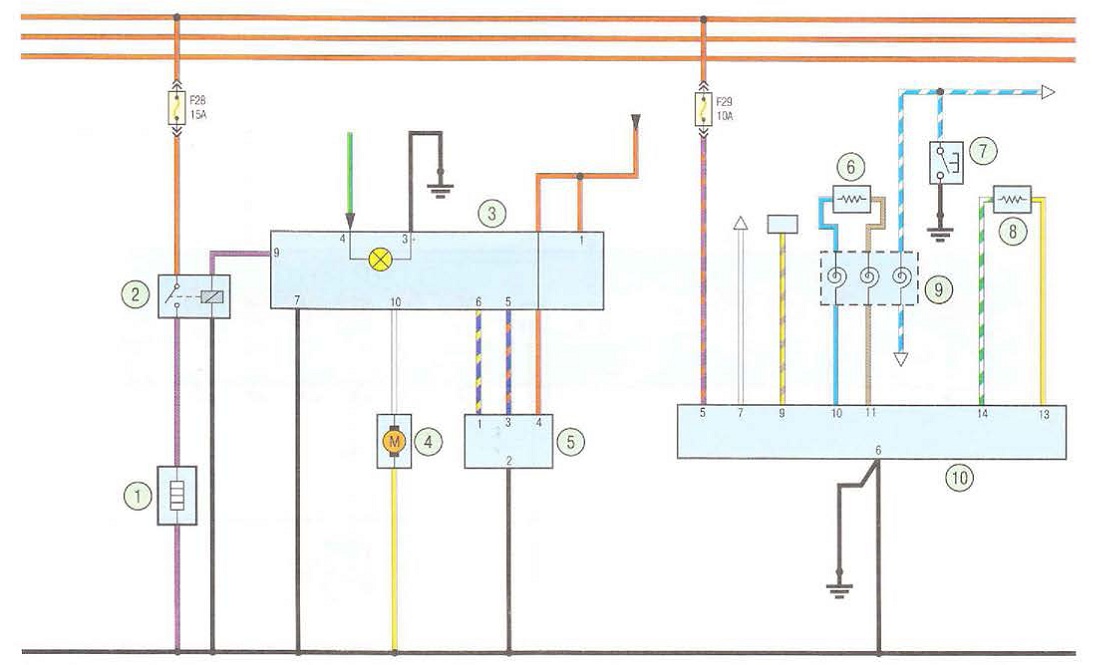

Схема 7. Панель приборов: 1 - электрообогрев стекла двери задка: 2 - реле электрообогрева стекла двери задка; 3 - блок управления системой отопления, вентиляции и кондиционирования: 4 - вентилятор воздухонагнетателя; 5 - переключатель режимов работы вентилятора; б - подушка безопасности водителя; 7 - выключатель звукового сигнала; 8 - подушка безопасности переднего пассажира; 9 - контактное кольцо подушки безопасности водителя; 10 - блок управления подушками безопасности (SRS)

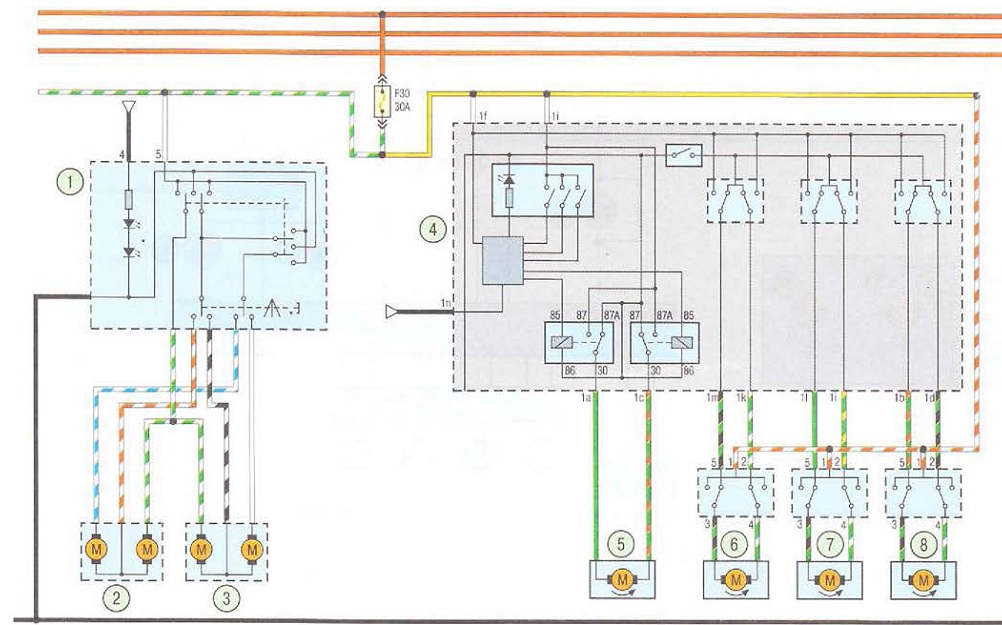

Схема 8. Зеркала заднего вида и стеклоподъемники: 1 - блок управления наружными зеркалами заднего вида: 2 - электропривод левого зеркало заднего вида; 3 - элекгро привод правого зеркало заднего вида; 4 - блок выключателей управления стеклоподъемниками на двери водителя; 5 - стеклоподъемник двери водителя; 6 - стеклоподъемник двери переднего пассажира; 7 - стеклоподъемник правой задней двери; 8 - стеклоподъемник левой задней двери
