Lifan Smily 320. СНЯТИЕ И УСТАНОВКА ГИДРОЭЛЕКТРОННОГО МОДУЛЯ
Гидроэлектронный модуль управления
антиблокировочной системой тормозов (рис.13.1) установлен на кронштейне
в задней части моторного отсека справа.
Вам потребуются: ключ «на 10»...
...и специальный ключ «на 10» для отворачивания гаек трубопроводов.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Слейте тормозную жидкость
мена тормозной жидкости в гидроприводе
3. Подденьте скобу крепления колодки жгута проводов 2 (рис. 13.1)...
4. ...и поднимите ее, ослабив тем самым соединение колодки жгута проводов с колодкой модуля.
5. Отсоедините колодку жгута проводов от
гидроэлектронного модуля.
6. Отверните гайки, отсоедините и отведите трубопроводы от модуля.
7. Выверните болты крепления кронштейна гидроэлектронного модуля к
кузову и снимите модуль.
8. Установите гидроэлектронный модуль управления
антиблокировочной системой тормозов и все снятые детали в порядке,
обратном снятию.
9. Прокачайте тормозную систему м -Прокачка гидропривода тормозной
системы", с. 163).
ПРЕДУПРЕЖДЕНИЕ ~~
Если после прокачки тормозной системы педаль тормоза осталась «мягкой»
или не обеспечивается достаточная эффективность торможения, следует
обратиться в специализированный сервисный центр. Возможно, в каналах
гидроэлектронного блока остался воздух, удалить который можно только
принудительным открытием управляющих электромагнитных клапанов в блоке.
В сервисном центре проведут прокачку контуров гидроэлектронного блока,
используя для управления открытием клапанов внешнее диагностическое
оборудование (сканер).

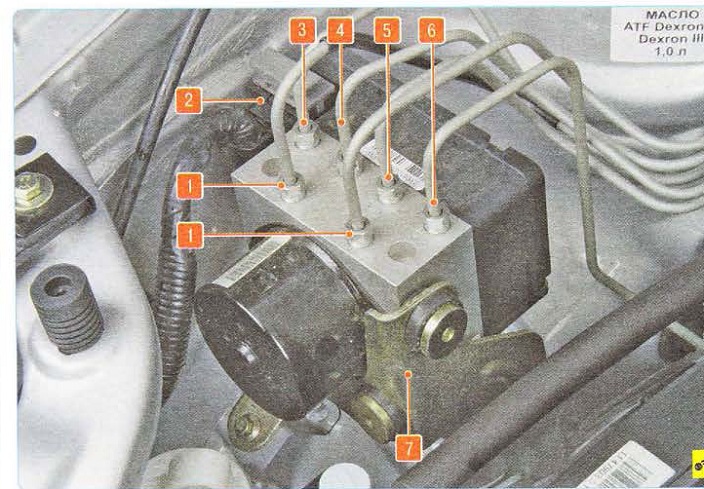

Рис. 13.1. Гидроэлектронный модуль: 1 - трубопроводы главного тормозного цилиндра; 2 - колодка жгута проводов; 3 - трубопровод рабочего тормозного цилиндра левого переднего колеса; 4 - трубопровод рабочего тормозного цилиндра правого заднего колеса; 5 - трубопровод рабочего тормозного цилиндра левого заднего колеса; 6 - трубопровод рабочего тормозного цилиндра правого переднего колеса; 7 - кронштейн крепления гидроэлектронного модуля
