ОСОБЕННОСТИ КОНСТРУКЦИИ

На автомобили lifan Smily 320 устанавливают сухое однодисковое сцепление с центральной диафрагменной пружиной.

Сцепление расположено между двигателем и коробкой передач и предназначено для разъединения и соединения маховика, расположенного на коленчатом валу двигателя и первичного вала коробки передач.

Сцепление состоит из ведомого (фрикционного) диска, кожуха сцепления с нажимным диском и диафрагменной пружиной и механизма выключения сцепления.

Нажимной диск смонтирован в стальном штампованном кожухе 3 (рис. 6.1), прикрепленном шестью болтами к маховику 1 двигателя. Ведомый диск 2 установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной 4 между маховиком и нажимным диском.

Подшипник 1 (рис. 6.2) выключения сцепления установлен на направляющей втулке 2, запрессованной в картер сцепления, и перемещается по втулке вилкой 4, которую, в свою очередь, приводит в дей-ствиё рабочий цилиндр гидропривода выключения сцепления.

Гидравлический привод выключения сцепления состоит...

...из главного цилиндра, установленного в моторном отсеке...

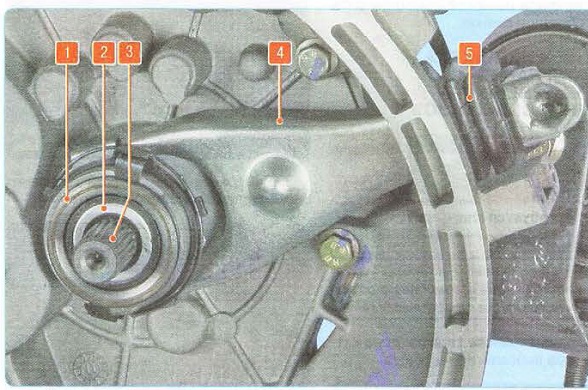

Рис. 6.2. Механизм выключения сцепления: 1 - подшипник выключения сцепления; 2 - направляющая втулка подшипника выключения сцепления: 3 - первичный вал коробки передач; 4 - вилка выключения сцепления; 5 - грязезащитный чехол

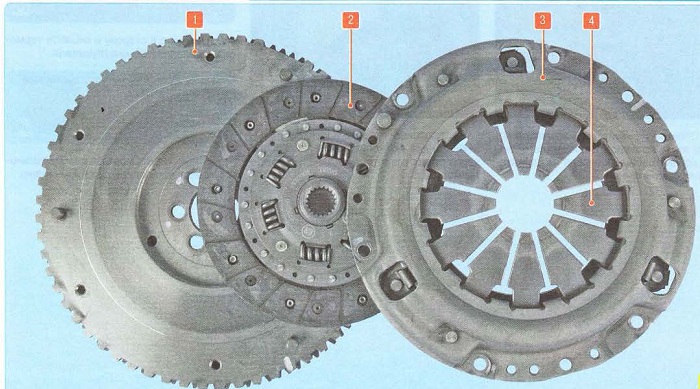

Рис. 6.1. Сцепление: 1 - маховик; 2 - ведомый диск; 3 - кожух сцепления с нажимным диском; 4 - диафрагменная пружина

...рабочего цилиндра, установленного на картере сцепления...
...трубопровода, включающего в себя шланг...

.и трубку.

Соединение шланга и трубки выполнено на коробке передач сверху при помощи кронштейна и скобы.
Сцеплением управляют при помощи педали сцепления. В исходное положение педаль возвращается пружиной.

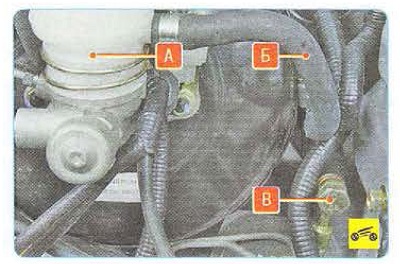

Главный цилиндр В соединен питающим шлангом Б с бачком А, установленном на

главном тормозном цилиндре (бачок общий для обоих главных цилиндров). В гидроприводе выключения сцепления используется тормозная жидкость. Предусмотрена регулировка привода выключения сцепления в эксплуатации.

ПОЛЕЗНЫЕ СОВЕТЫ

Для того чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время на педали, сцепление оказывается хотя бы немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается. Кроме того, несмотря на то что выжимной подшипник рассчитан на работу в режиме постоянного вращения, даже при слегка нажатой педали он находится под повышенной нагрузкой, и его ресурс снижается. По этой же причине не рекомендуется подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше перевести рычаг коробки передач в нейтральное положение и отпустить педаль.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ СЦЕПЛЕНИЯ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

Причина неисправности	Способ устранения
Неполное выключение сцепления (сцепление «ведет»)
Коробление ведомого диска (торцовое биение более 0,5 мм)	Замените ведомый диск
Неровности на поверхностях фрикционных накладок ведомого диска	То же
Ослабление заклепок или поломка фрикционных накладок ведомого диска	»
Заедание ступицы ведомого диска на шлицах первичного вала коробки передач	Очистите шлицы, смажьте специальной смазкой. Если причиной заедания является смятие или износ шлицев, то замените первичный вал или ведомый диск
Попадание воздуха в систему гидропривода	Прокачайте систему гидропривода выключения сцепления
Утечка жидкости из главного или рабочего цилиндра привода выключения сцепления	Замените главный или рабочий цилиндр выключения сцепления
Ослабление заклепок крепления нажимной пружины	Замените кожух сцепления с нажимным диском
Перекос или коробление нажимного диска	То же
Неполное включение сцепления (сцепление буксует)
Повышенный износ или пригорание фрикционных накладок ведомого диска	Замените ведомый диск
Повреждение или заедание привода выключения сцепления	Устраните неисправности, вызывающие заедание
Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска	Тщательно промойте уайт-спиритом замасленные поверхности, устраните причины замасливания дисков
Рывки при работе сцепления
Заедание ступицы ведомого диска на шлицах первичного вала	Очистите шлицы, смажьте консистентной смазкой. Если причиной заедания является смятие или износ шлицев, то при необходимости замените первичный вал или ведомый диск
Поломка или снижение упругости пружин демпфера ведомого диска (кроме автомобилей с дизельным двигателем рабочим объемом 2,0 л)	Замените ведомый диск
Заедание в механизме привода выключения сцепления	Замените деформированные детали. Устраните причины, вызывающие заедание
Повышенный износ фрикционных накладок ведомого доска	Замените ведомый диск Проверьте, не повреждены ли поверхности доска
Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска	Тщательно промойте уайт-спиритом замасленные поверхности, устраните причины замасливания дисков
Ослабление заклепок фрикционных накладок ведомого доска	Замените ведомый доек
Повреждение поверхности или коробление нажимного доска	Замените кожух сцепления с нажимным диском
Повышенный шум при	выключении сцепления
Износ, повреждение или утечка смазки из подшипника выключения сцепления	Замените подшипник выключения сцепления
Повышенный шум при включении сцепления
Поломка пластин, соединяющих нажимной диск с кожухом	Замените кожух сцепления с нажимным диском в сборе
Поломка или снижение упругости пружин демпфера ведомого доска (кроме автомобилей с дизельным двигателем рабочим объемом 2,0 л)	Замените ведомый диск
