Lifan Smily 320. ПРОВЕРКА И РЕГУЛИРОВКА РЕМНЕЙ ПРИВОДА
ВСПОМОГАТЕЛЬНЫХ АГРЕГАТОВ ДВИГАТЕЛЯ LF479Q3
Проверьте состояние ремней (рис. 5.7) внешним осмотром. Если на ремнях
обнаружены признаки сильного износа, продольные или поперечные трещины,
отслоение резины или ремень замаслен, их необходимо заменить.
Дополнительный признак необходимости замены ремня привода
вспомогательных агрегатов - характерный свист (проскальзывание ремня).
Для наглядности регулировка ремней привода вспомогательных агрегатов
показана на снятом двигателе.
Вам потребуется ключ «на 10», «на 14», «на 16».

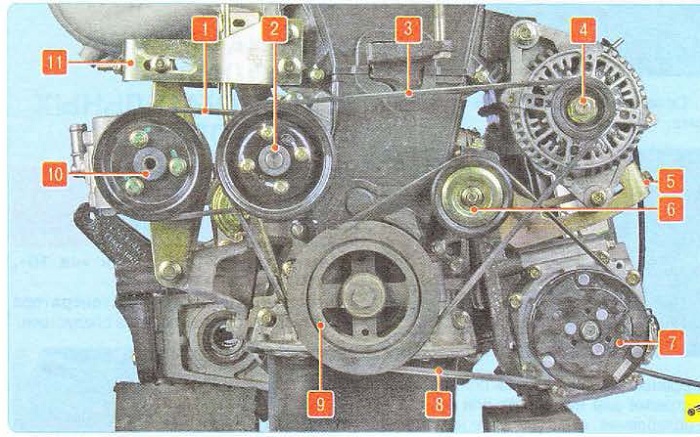

Рис. 5.7. Ремни привода вспомогательных агрегатов: 1 - ремень привода насоса гидроусилителя рулевого управления; 2 - шкив водяного насоса; 3 - ремень привода генератора и водяного насоса; 4 - шкив генератора; 5 - натяжное устройство ремня привода генератора и водяного насоса; 6 - натяжной ролик ремня привода компрессора кондиционера; 7 - шкив в сборе с муфтой привода компрессора кондиционера: 8 - ремень привода компрессора кондиционера; 9 - шкив коленчатого вала; 10 - шкив насоса гидроусилителя рулевого управления; 11 - натяжное устройство ремня привода насоса гидроусилителя рулевого управления
Натяжение ремня привода генератора и водяного насоса проверяют нажатием пальца на ветвь ремня между шкивами генератора и водяного насоса. При нажатии с усилием 100 Н прогиб ремня должен составлять 8,5-11,5 мм.
Натяжение ремня привода компрессора кондиционера проверяют нажатием пальца на ветвь ремня между шкивом компрессора кондиционера и натяжным роликом. При нажатии с усилием 100 Н прогиб ремня должен составлять 3,5-5,5 мм.
Натяжение ремня привода насоса гидроусилителя рулевого управления проверяют нажатием пальца на ветвь ремня между шкивами водяного насоса и насоса гидроусилителя рулевого управления. При нажатии с усилием 100 Н прогиб ремня должен составлять 2,5-4,5 мм.
Для регулировки натяжения ремня привода генератора
и водяного насоса
выполните следующее.

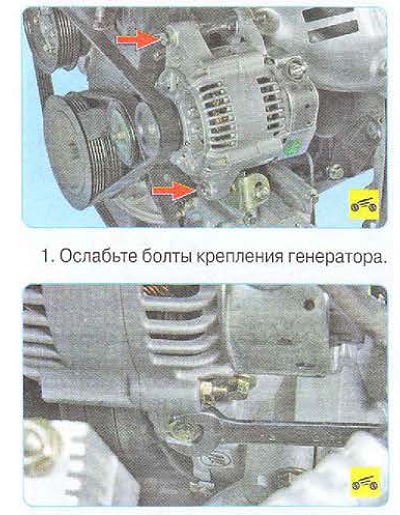

2. Вращая регулировочный болт по часовой стрелке
для натяжения или против -для ослабления, отрегулируйте натяжение ремня.
3. Затяните болты крепления генератора.
Для регулировки натяжения ремня привода компрессора кондиционера выполните следующее.
1. Ослабьте гайку крепления натяжного ролика.
2. Вращая регулировочный болт по часовой стрелке
для натяжения или против -для ослабления, отрегулируйте натяжение ремня.
3. Затяните гайку крепления натяжного ролика.
Для регулировки натяжения ремня привода насоса гидроусилителя рулевого
управления выполните следующее.

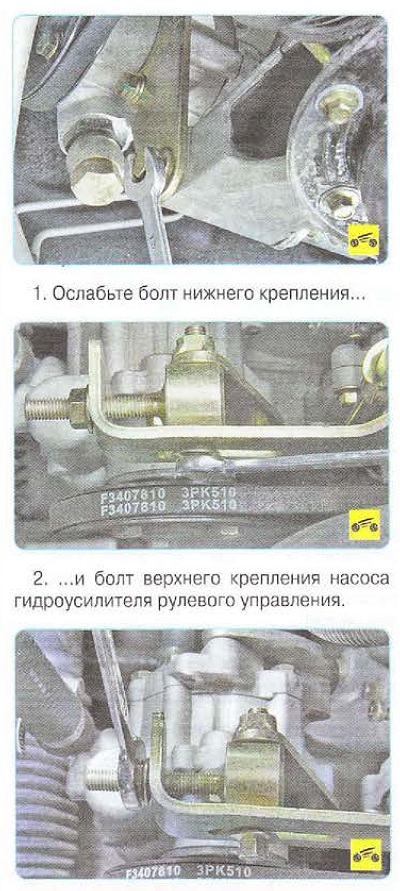

3. Вращая регулировочную гайку по часовой стрелке
для натяжения или против -для ослабления, отрегулируйте натяжение ремня
и затяните болты крепления насоса гидроусилителя.
