Lifan Solano / 620. ЗАМЕНА ПОДШИПНИКА И ВИЛКИ ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ

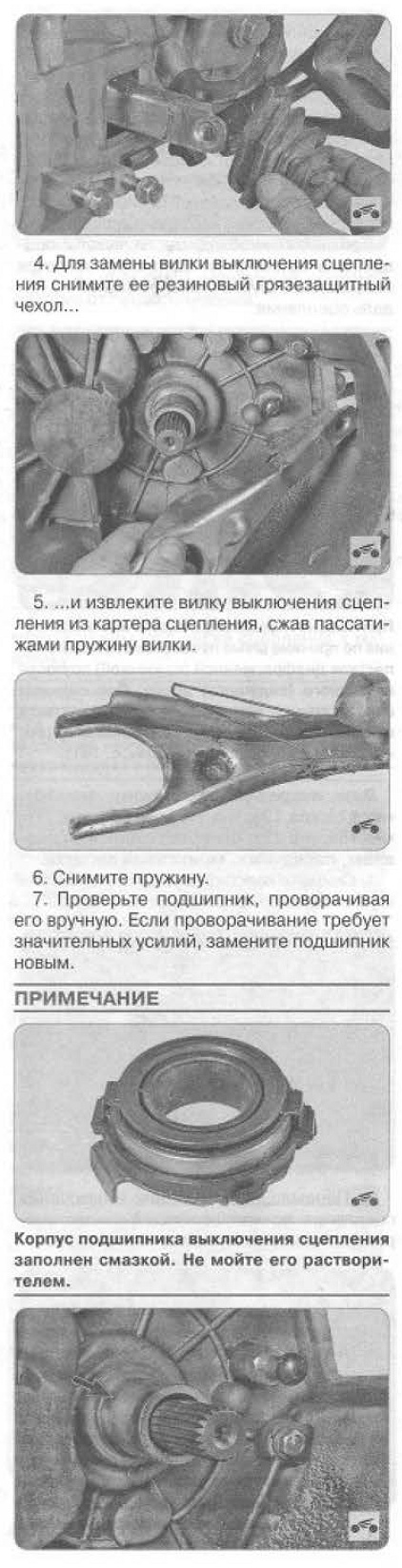

Подшипник А выключения сцепления в сборе с муфтой установлен на направляющей втулке и соединен с вилкой Б выключения сцепления. Вилка своими цапфами вставлена до упора в глухие пазы муфты подшипника и опирается на шаровую опору, ввернутую в картер сцепления. Фиксацию вилки в определенном положении обеспечивает ее гофрированный резиновый чехол, вставленный в окно картера сцепления.

Признаком необходимости замены подшипника выключения сцепления является повышенный шум е момент нажатия на педаль сцепления.
ПРИМЕЧАНИЕ

При замене подшипника выключения сцепления по причине шума проверьте состояние лепестков диафрагменной (нажимной) пружины нажимного (ведущего) диска. При сильном износе концов лепестков 8 местах контакта с подшипником замените нажимной диск (см. «Снятие и установка сцеплений", с. 101).
Вам потребуются: ключи «на 10», «на 12», «на 13», "на 14», «на 15», «на 17», «на 18», «на 22», отвертка с плоским лезвием, пассатижи, монтажная лопатка.

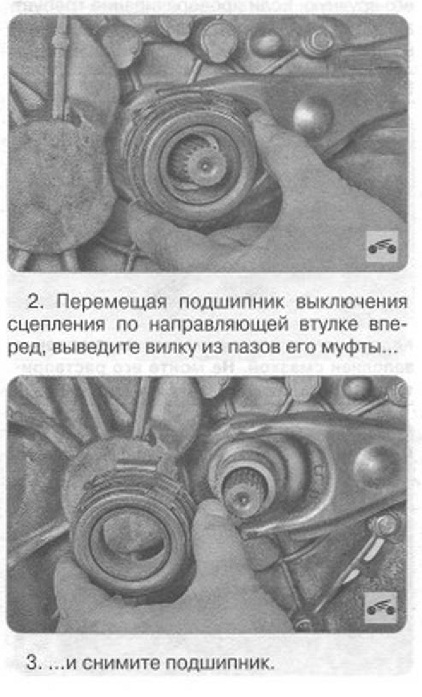

1. Снимите коробку передач (см. «Снятие и установка коробки передач», с. 106).

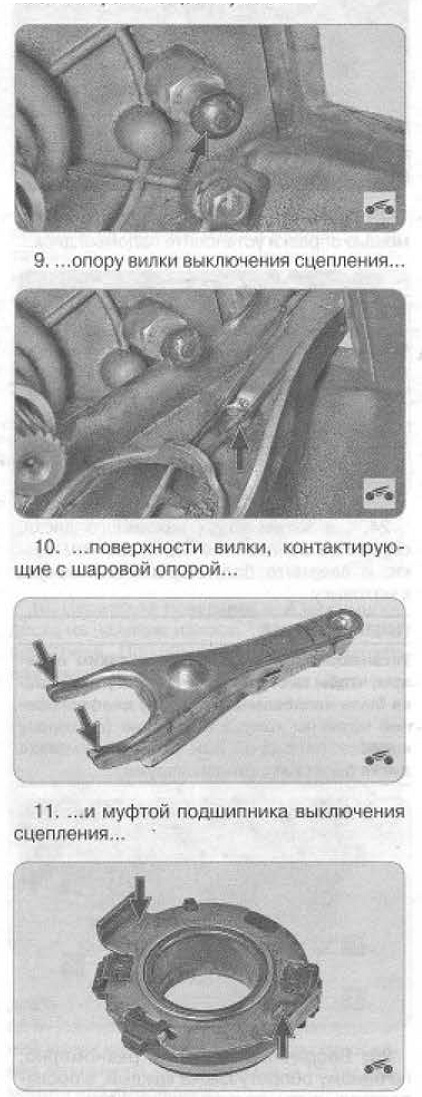

8. Смажьте тонким слоем тугоплавкой консистентной смазки наружную поверхность направляющей втулки...

12. ...а также поверхности муфты подшипника, контактирующие с вилкой.

13. Используя скольжение вилки выключения по пазам подшипника, наденьте подшипник на вал, одновременно вставляя вилку в отверстие в картере сцепления.

14. Совместите опорную поверхность вилки с упором и нажмите на вилку так, чтобы она плотно села на упор.

15. Установите защитный чехол вилки выключения сцепления. Проверьте плотность прилегания защитного чехла к вилке и картеру сцепления.

16. Перемещая вилку вперед и назад вдоль продольной оси движения штока рабочего цилиндра выключения сцепления, убедитесь, что она плотно прилегает к подшипнику выключения, а сам подшипник перемещается плавно.
