Kia Cerato. ЗАМЕНА БЛОКА РАЗЪЕМОВ ДЛЯ ПОДКЛЮЧЕНИЯ ВНЕШНЕГО ИСТОЧНИКА АУДИОСИГНАЛА



Вам потребуется отвертка с плоским лезвием.

ПРИМЕЧАНИЕ

Показана замена блока разъемов для под­ключения внешнего источника аудиосигнала на автомобиле с механической коробкой передач. Приемы замены блока разъемов на автомобиле с автоматической коробкой передач те же. Разница заключается в сня­тии облицовки рычага селектора (см. Сня­тие и установка облицовки рычага селекто­ра управления автоматической коробкой передач, с. 292).

1 Отсоедините провод от клеммы минус аккумуляторной батареи.





2.          Снимите облицовку тоннеля пола



3.          Отожмите два фиксатора блока разъе­мов дня подключения внешнего источника ау­диосигнала с обратной стороны облицовки тоннеля пола...





4               . и снимите блок.

5.          Установите блок разъемов для подключе­ния внешнего источника аудиосигнала и все детали в порядке, обратном снятию.







Kia Cerato. ЗАМЕНА БЛОКА КЛАВИШ УПРАВЛЕНИЯ АУДИОСИСТЕМОЙ НА РУЛЕВОМ КОЛЕСЕ

1 Снимите рулевое колесо

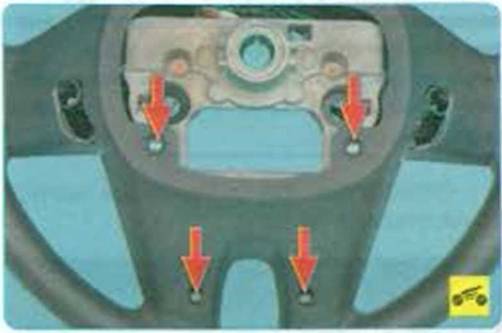

2.     Выверните четыре винта крепления об­лицовки рулевого колеса...









4 Выверните два винт крепления декора­тивной накладки к рулевому колесу.





5.       ...и снимите декоративную накладку ру­левого колеса с блоком клавиш.





6 Отожмите фиксатоо колодки жгута про волов...

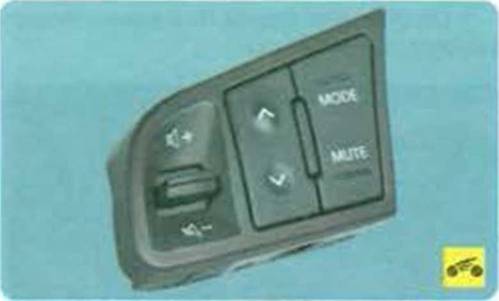

7. ...и отсоедините колодку жгута проводов от блока клавиш управления аудиосистемой









9.       Установите блок клавиш управления ау­диосистемой и все снятые детали в порядке, обратном снятию.
