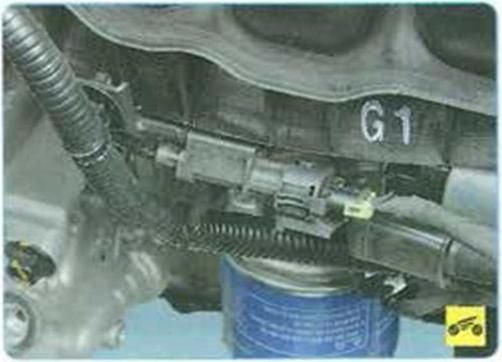

Датчик детонации ввернут в стенку бло­ка цилиндров (а его верхней части) в зоне между 2-м и 3-м цилиндрам При отказе

датчика блок управления заносит в память об неисправности и использует обходную программу управления двигателем (с умень­шенным утлом опережения зажигания для исключения детонации).

Вам потребуется ключ «на 13».

1           Отсоедините провод от клеммы «минус» аккумуляторной батареи.

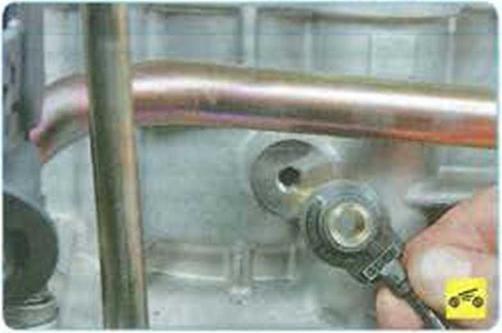

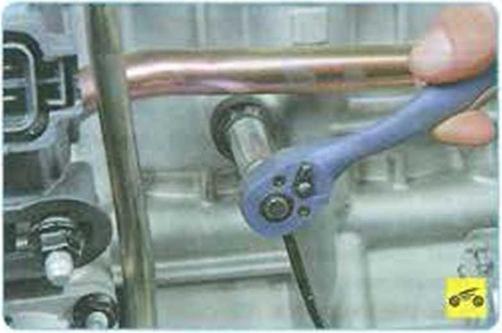

5.        ...и снимите датчик детонации.

6.        Установите датчик детонации в порядке, обратном снятию.

Датчик абсолютного давления во впу­скной трубе установлен на впускной трубе. Он фиксирует изменение давления (разреже­ния) во впускной трубе в зависимости от на­грузки и частоты вращения коленчатого нала двигателя и преобразует его в напряжение выходного сигнала. ЭБУ подает на датчик на­пряжение питания 5 В и обрабатывает сигна­лы датчика, поступающие по цепи передачи сигнала. Датчик соединен с «массой» через свой переменный резистор. В зависимости от сигнала датчика ЭБУ рассчитывает количество воздуха, поступающего в двигатель Вам потребуется ключ «на 10».

1.       Проворьте цепь питания датчика. Для этого...





2.       ...отожмите фиксатор и отсоедините ко­лодку жгута проводов от разъема датчика (при выключенном зажигании).

3             Подсоедините тестер в режиме вольтме­тра к выводам датчика, измерьте напряжение датчика и создайте давление.

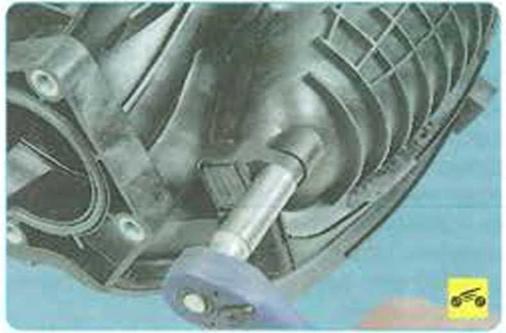

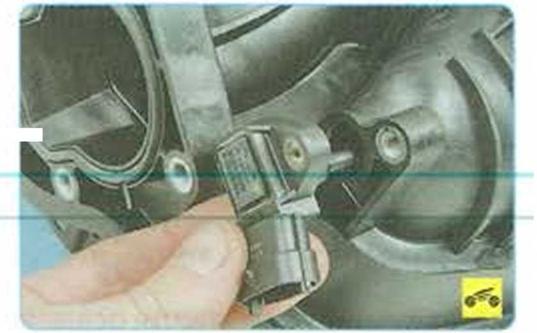

5.         ...и снимите датчик.

6.         Установите датчик абсолютного давле­ния в порядке, обратном снятию.

Датчик скорости автомобиля установлен на коробке передач.

Вам потребуется ключ «на 10».

1.       Отсоедините провод от клеммы «минус» аккумуляторной батареи.

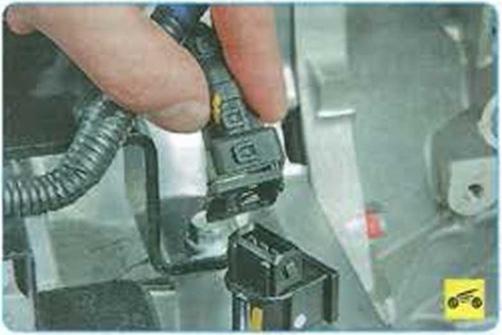

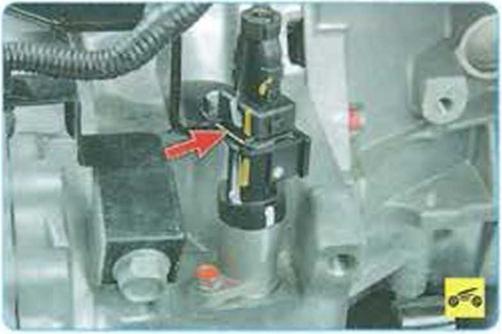

2             Отожмите фиксатор колодки жгута про­водов датчика скорости...





3.       ...и отсоедините колодку от датчика скорости.

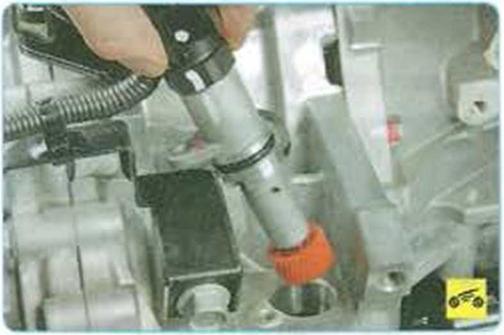

5.       ...и выньте датчик вместе с приводом из отверстия коробки передач.



6.         Отверните датчик от привода.

7               Установите датчик скорости в порядке, обратном снятию.



Для замены электромагнитного клапана системы изменения фаз газораспреде­ления выполните следующие операции.

Вам потребуется торцовая головка «на 10».

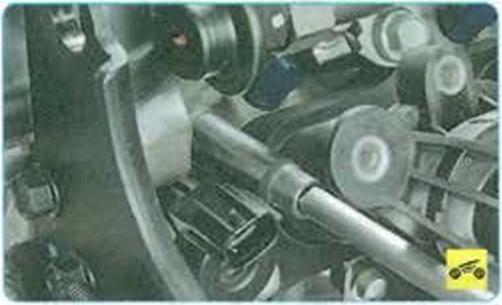

1 Сожмите фиксатор и отсоедините колодку жгута проводов от электромагнитного клапана системы изменения фаз газораспределения;

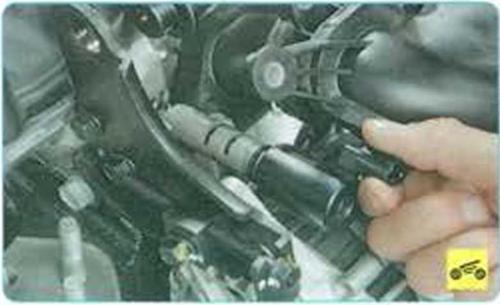

3.         ...и извлеките электромагнитный клапан системы изменения фаз газораспределения из головки блока цилиндров.

4               Установите новый электромагнитный кла­пан в последовательности, обратной снятию.
