РУЛЕВАЯ КОЛОНКА

Kia Cerato. СНЯТИЕ И УСТАНОВКА РУЛЕВОГО КОЛЕСА



Вам потребуются: отвертка с кресто­образным лезвием, торцовая головка «на 21», вороток, удлинитель.

ПРЕДУПРЕЖДЕНИЕ

Для диагностики и ремонта электронных сис­тем пассивной безопасности (SRS) требуются специальное оборудование и оснастка. В слу­чае выхода их из строя обращайтесь на спе­циализированную станцию технического об­служивания. Во избежание получения травм от несанкционированного срабатывания пи­ротехнических зарядов не производите само­стоятельную разборку элементов системы. Однако при ремонте рулевого управления, электрооборудования и кузова модуль по­душки безопасности водителя может препят­ствовать проведению работ. При необходи­мости его снятия и установки, работы можно провести самостоятельно, строго придержи­ваясь правил эксплуатации системы.

Перед началом работ отключите аккуму­ляторную батарею Попытка снятия подушки безопасности без отключения электропита­ния может привести к неожиданному сраба­тыванию подушки.

Приступать к следующим операциям по снятию подушки безопасности можно только после полного разряда конденсатора акти­ватора. Для разряда конденсатора необхо­димо после отсоединения провода от клем­мы -минус» аккумуляторной батареи подо­ждать не менее 10 с.

-              Запрещается разборка модуля подушки безопасности.

-              Не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла

-              Снятый с автомобиля модуль подушки бе­зопасности должен храниться на ровной го­ризонтальной поверхности, облицовкой мо­дуля вверх

-              Не допускается воздействие на модуль по­душки безопасности температуры выше 95 ‘С.

При установке модуля в рулевое колесо автомобиля находитесь вне зоны разворачи­вания надувной подушки.

-              При первом включении зажигания, после установки модуля подушки в автомобиль, на­ходитесь вне автомобиля и включайте выклю­чатель зажигания протянув руку под нижним кожухом рулевой колонки.

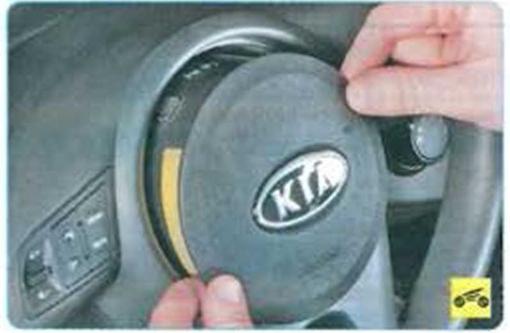

1.

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

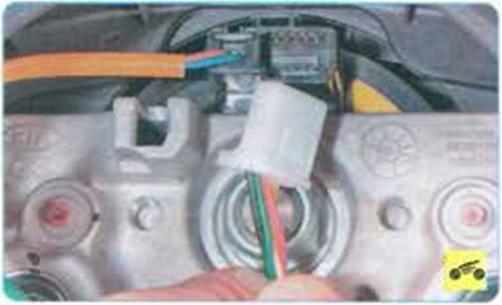

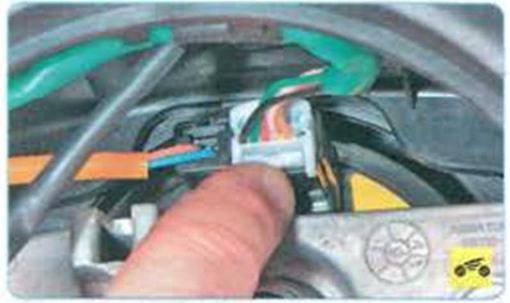

3.    Сожмите фиксатор колодки жгута прово­дов звукового сигнала и блока клавиш управ­ления аудиосистемой...









5.          Промаркируйте положение ступицы ру­левого колеса относительно вала.





6.         Ослабьте затяжку гайки крепления руле­вого колеса к рулевому валу

ПОЛЕЗНЫЕ СОВЕТЫ

Рулевое колесо очень плотно посажено на шлицах вала, поэтому не отворачивайте полностью гайку крепления колеса: при рез­ком ударе во время снятия рулевое колесо, соскочив со шлицев, может нанести травму. Зафиксировать руловое колесо от проворачи­вания можно с помощью запорного механиз­ма противоугонного устройства замка зажи­гания. Для этого выньте ключ из замка зажи­гания и поверните рулевое колесо до момента фиксации вала противоугонным устройством. После ослабления затяжки гайки крепления рулевого колеса отключите противоугонное устройство, вставив ключ в замок зажигания, и вновь установите рулевое колесо о положе­ние прямолинейного движения.

7              Резкими ударами рук сбейте рулевое ко­лесо со шлицев вала Окончательно отверни­те гайку и снимите рулевое колесо.

8              Установите рулевое колесо и демонтиро­ванные детали в порядке, обратном снятию.







Kia Cerato. СНЯТИЕ И УСТАНОВКА КОЖУХА РУЛЕВОЙ КОЛОНКИ

1.        Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.        Снимите рулевое колесо

.

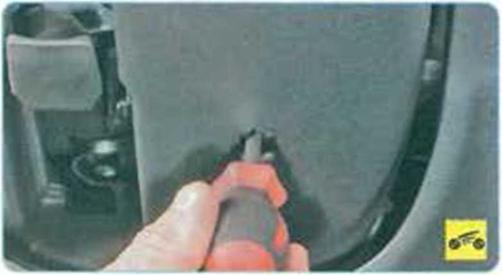

4... и один винг нижнего крепления кожухов рулевой колонки.

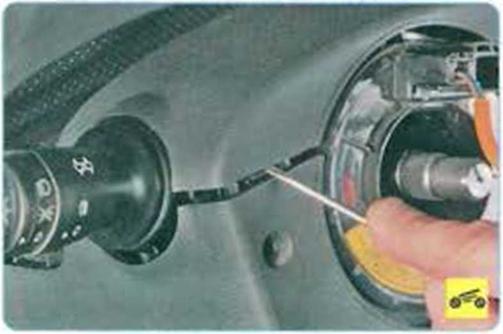

5. Отожмите фиксаторы кожуха рулевой колонки...





6 ..и снимите нижнюю часть кожуха.

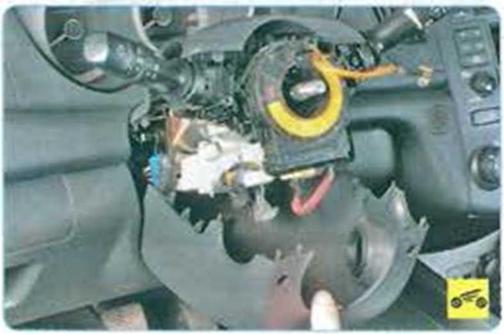

7.        Приподнимите верхнюю часть кожуха ру­левой колонки.





8.             Отожмите край пластмассового фикса­тора защитной ткани...

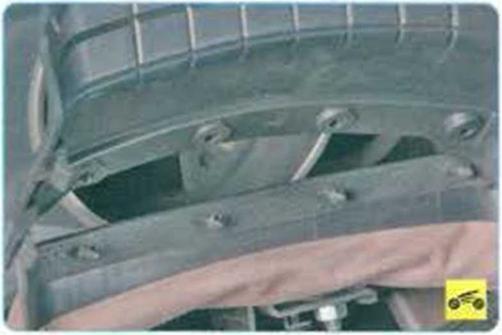

9.             ...отсоедините защитную ткань от верх­ней части кожуха рулевой колонки, преодоле­вая сопротивление четырех держателей..

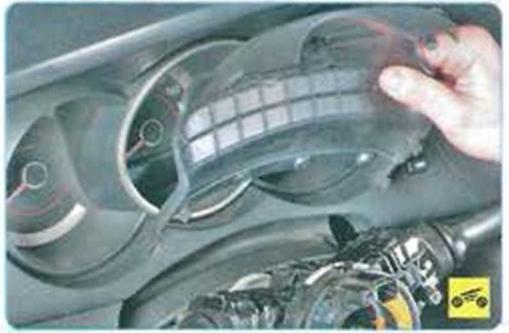

10. ...и снимите кожух.

11 Установите кожухи рулевой колонки и все детали в порядке, обратном снятию.
