Kia Cerato. СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ ДВИГАТЕЛЯ G4FC

ОСОБЕННОСТИ КОНСТРУКЦИИ

Отработавшие газа отешется из двигателя через выпускной коллектор 13 (рис 5 22). при­емную трубу 8. объединенную с каталитическим нейтрализатором отработавших газов, допол­нительный тушитель и основной тушитель 5.

Между головкой блока цилиндров и флан­цем выпускного коллектора установлена уп­лотнительная прокладка 14.

Приемная труба одним своим концом со­единена с фланцем выпускного коллектора а другим - с фланцем дополнительного глу­шителя. Дополнительный глушитель в свою


очередь соединен с фланцем основного глу­шителя. Все фланцевые соединения системы уплотнены прокладками.

На приемной трубе установлен управляв­ший датчик  концентрации кислорода.

Второй датчик 2 концентрации кислоро­да (диагностический) установлен на трубе дополнительного глушителя 1 после нейтра­лизатора.

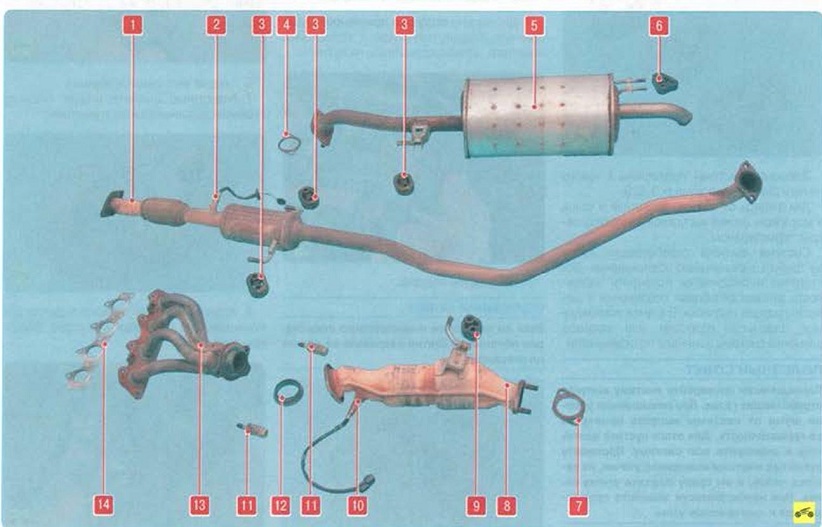

Рис. 5.22. Узлы системы выпуска отработавших газов: 1 - труба дополнительного глушителя; I - диагностический датчик концентрации кислорода; 3.6,9 - подушки узлов си­стемы выпуска отработавших газов; 4 - прокладка фланца основного глушите/я; 5 - основной глушитель; 7 - прокладка фланца дополнительного глушителя; 8 - приемная труба с каталитическим нейтрализатором; 10 - управлякмций датчик концентрации кислорода; 11 - болты крепления приемной трубы к выпусхноку коллектору; 12 - прокладка флан­ца приемной трубы; 13 - выпускной коллектор; 14 - прокладка выпускного коллектора

Для уменьшения передачи вибраций от си­лового агрегата на систему выпуска и кузов в приемную трубу вмонтирован виброкомпенсационный гофрированный сильфон.

Зое фланцевые соединения труб системы выпуска отработавших газов уплотнены про­кладками 4.7.

Элементы системы подвезены к кузову на пяти резиновых подухиках 3,6,9.

Для защиты от нагрева двигателя и узлов в моторном отсеке выпускной коллектор за­крыт термоэкраном.

Система выпуска отработавших газов не требует специального обслуживания До­статочно периодически проверять надеж­ность затяжки резьбовых соединений и це­лость подушек подвески. В случае поврежде­ния, сквозной коррозии или прогара элементы системы заменяют по отдельности.

ПОЛЕЗНЫЙ СОВЕТ

Периодически проверяйте систему выпуска отработавших газов. При повышенном уров­не шума от системы выпуска проверьте со герметичность. Для этого пустите двига­тель и осмотрите всю систему. Проведите рукой над местами возможной утечки, не ка­саясь узлов, и вы сразу ощутите утечку га­зов. При необходимости замените проржа­вевшие и прогоревшие узлы.

ПРЕДУПРЕЖДЕНИЕ

Перед ремонтом системы выпуска дайте ей остыть, так как во время работы двигате­ля она нагревается до высокой температуры.

Отработавшие газы ядовиты, отравление ими происходит незаметно, поэтому перед пуском двигателя в гараже обязательно от­кройте ворота!

Резиновые подушки подвески системы вы­пуска отработавших газов заменяют в том случае, если из-за их повреждения или чрез­мерной деформации элементы системы на­чинают стучать, соприкасаясь с кузовом или другими агрегатами автомобиля.

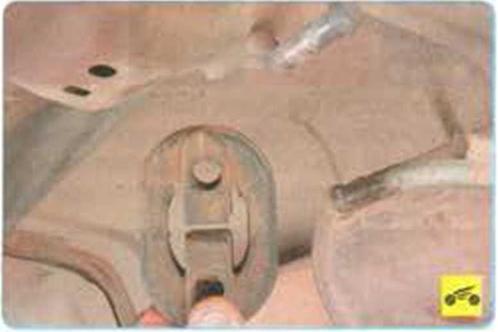

1.  Для замень подушки приемной трубы

сдвиньте подушку отверткой с кронштейна глушителя, затем с кронштейна на кузове...

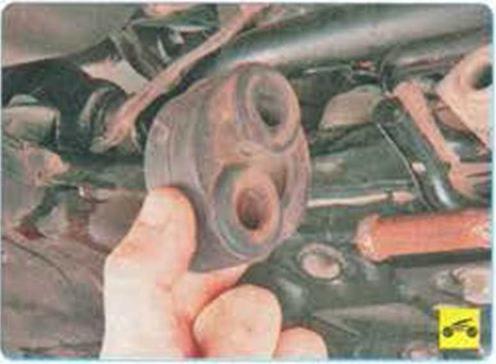

2.. .и снимите подушку

ПОЛЕЗНЫЙ СОВЕТ_________________

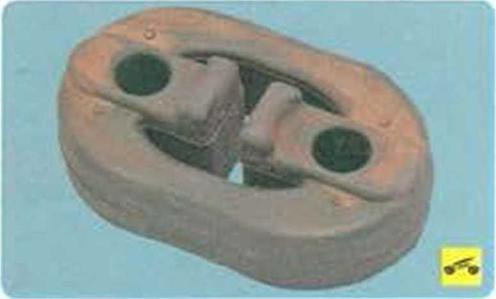

Если вы заменяете поврежденную подушку, для облегчения снятия разрежьте ее ножом до отверстий.

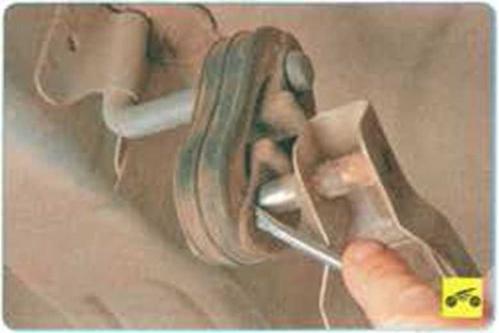

4             Для замены подушек дополнительно­го глушителя сдвиньте подушку отверните от кронштейна глушителя...

5. ...затем с кронштейна на кузове...

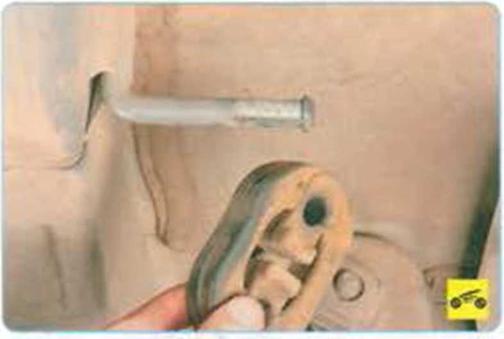

S. ...после чего снимите подушку.

6.       Аналогично снимите вторую подушку подвески дополнительного глушителя





7.       Установите новые подушки подвески до­полнительного тушителя в порядке, обрат­ном снятию

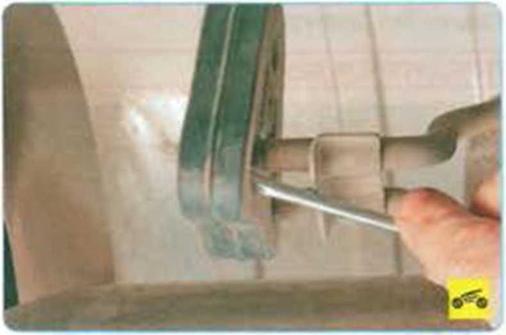

8.       Для заме -.и подушек основного глушителя сдвиньте заменяемую переднюю по душку отверткой с кронштейна тушителя..

10. .. затем с кронштейна на кузове...





11. ...и снимите подушку.

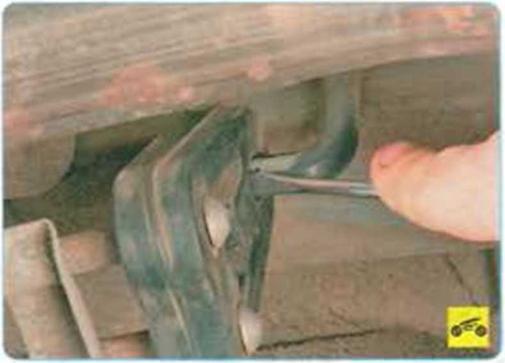

11.    Сдвиньте заднюю подушку отверткой с кронштейна на кузове...

13. ...затем с кронштейнов глушителя.

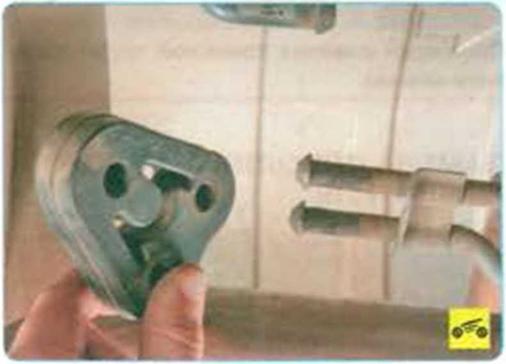

14.                Снимите подушку.   15. Установите новую подушку основного глушителя в порядке, обратном снятию.
