Kia Cerato. ГОЛОВНОЕ УСТРОЙСТВО АУДИОСИСТЕМЫ
На автомобили Kia Cerato в зависимости от комплектации могут
устанавливаться головные устройства аудиосистемы PA710TD (см. рис. 1.13)
или SA710TD (рис. 1.14) Аудиосистема включается при повороте ключа в
выключателе (замке) зажигания в положение «АСС» или «ON». Приемы
управления аудиосистемой подробно описаны в прикладываемом к авто-мо5илю
руководстве по эксплуатации.
Рис. 1.13. Головное устройство аудиосистемы РА710Т0:1 - рукоятка включения питания и регулировки громкости; 2 - клавиш переключения треков или радиостанций в зависимости от выбранной функции аудиосистемы; 3 - клавиша эыбора источника аудиосигнала (CD-диск - дополнительный аудиовход); 4 - клавиша выбора радиостанций FM/AM; 5 - клавиша извлечения СО-диска; б - проем для загрузи CD-дисха; 7 - воспроизведение в произвольном порядке; 8 - клавиша выбора режима «Поиск»; 9 - клавиша отображения информации и выбора установок; 10 - клавиша автоматического поиска радиостанций; 11 - рукоятка НАСТРОЙКА/ВВОД: 12 - клавиши предварительного запоминания радиостанций; 13 - дисплей

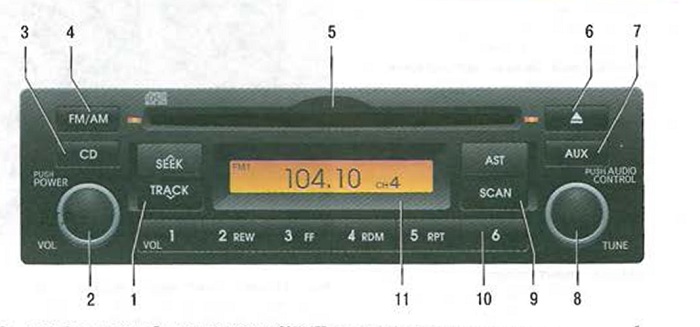

Рис. 1.14. Головное устройство аудиосистемы SA710T0:1 - клавиша переключения треков или радиостанций, в зависимости от выбранной функции аудиосистемы; 2 - кнопка включения питания и регулятор громкости; 3 - клавиша включения (СО-диска); 4 - клавиша включения радиостанций FM/AM; 5 - проем для загрузки CD-диска; 6 - клавиша извлечения CD-диска; 7 - клавиша выбора внешнего источника аудиосигнала; 8 - рукоятка НАСТРОЙКА/ВВОД- 9 - клавиша выбора режима «Поиск»; 10 - клавиша предварительного запоминания радиостанций; 11 - дисплей
