Kia Ceed (2009+). Электросхемы - часть 10

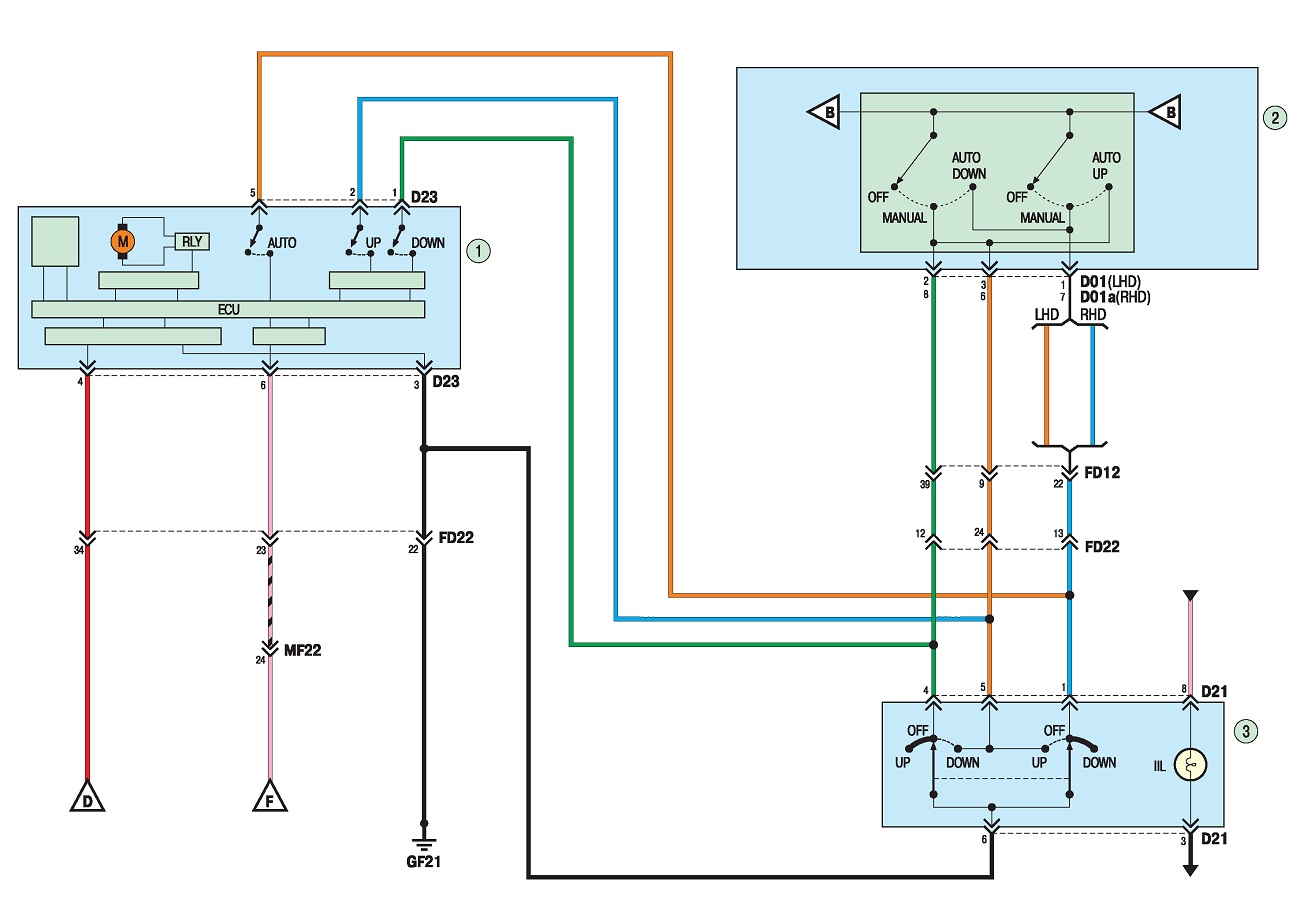

Схема 21 б. Стеклоподъемники: 1 - электропривод стеклоподъемника передней правой двери; 2 - центральный блокуправления стеклоподъемниками; 3 - клавиша управления стеклоподъемником правой передней двери

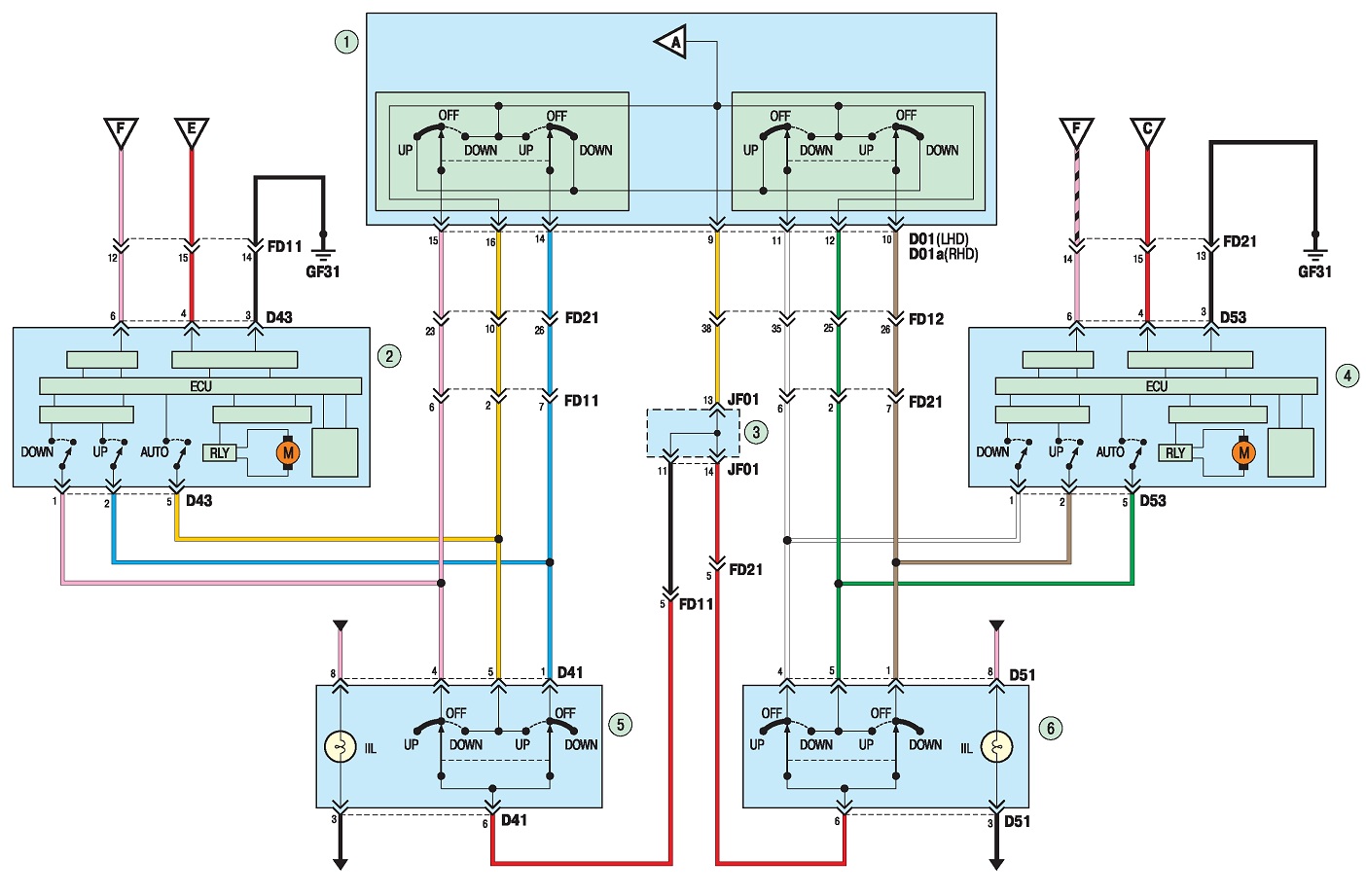

Схема 21в. Стеклоподъемники: 1 - центральный блок управления стеклоподъемниками; 2 - электропривод стеклоподъемника левой задней двери; 3 - соединительный блок; 4 - электропривод стеклоподъемника правой задней двери; 5 - клавиша управления стеклоподъемником левой задней двери; 6 - клавиша управления стеклоподъемником правой задней двери

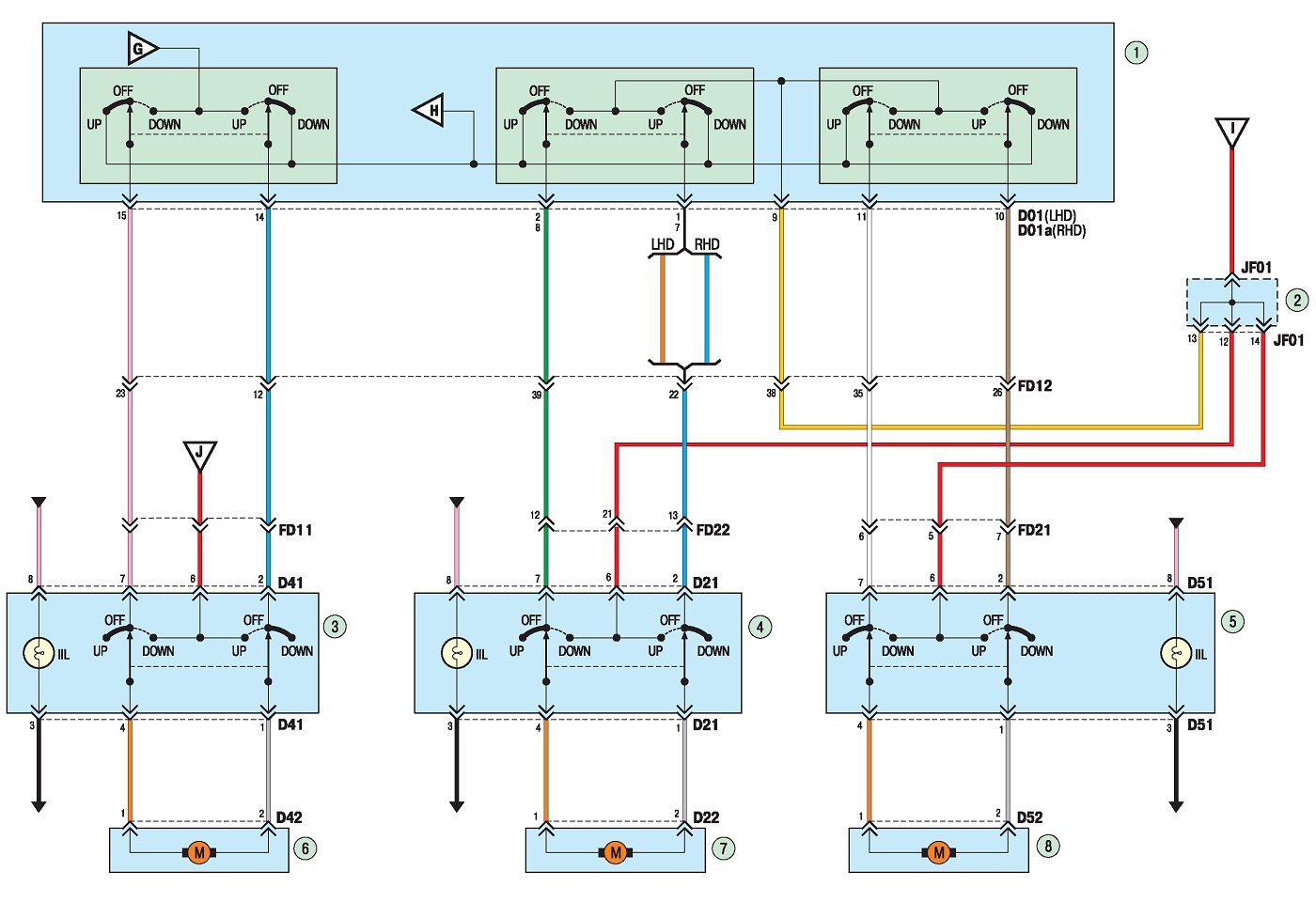

Схема 21г. Стеклоподъемники: 1 - центральный блокуправления стеклоподъемниками; 2 - соединительная колодка; 3 - клавиша управления стеклоподъемником левой задней двери; 4 - клавиша управления стеклоподъемником правой передней двери; 5 - клавиша управления стеклоподъемником правой задней двери; 6 - электродвигатель стеклоподъемника левой задней двери; 7 - электродвигатель стеклоподъемника правой передней двери; 8 - электродвигатель стеклоподъемника правой задней двери
