Kia Ceed (2009+). ПАНЕЛЬ ПРИБОРОВ

Панель приборов представляет собой раз­борную конструкцию, состоящую из декора­тивной панели и каркаса.

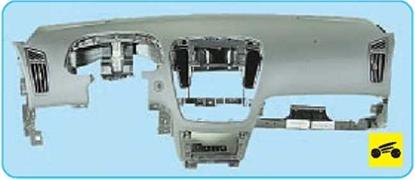

Декоративная панель - это формованная пластмассовая деталь, прикрепленная болта­ми к каркасу К декоративной панели прикреп­лены контрольные приборы, органы управле­ния автомобилем и системой отопления (кон­диционирования) и вентиляции салона; накладки, закрывающие узлы, расположенные под панелью приборов, или служащие для ус­тановки приборов и органов управления; соп­ла системы отопления и кондиционирования, вещевой ящик.

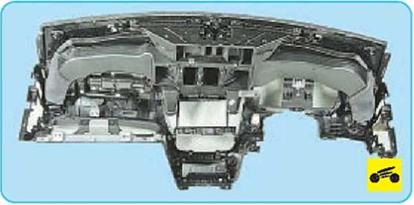

С обратной стороны к декоративной панели прикреплены воздуховоды системы отопле­ния (кондиционирования) и вентиляции.





Каркас, в свою очередь, состоит из сталь­ной арматуры, к которой прикреплены руле­вая колонка, жгуты проводов и приборы сис­темы электрооборудования автомобиля. Кар­кас, прикрепленный болтами к передним стойкам, щиту передка и основанию кузова, включен в силовую структуру кузова.

ПРЕДУПРЕЖДЕНИЕ

В панели приборов установлена подушка бе­зопасности переднего пассажира. Неквали­фицированное снятие панели приборов или ремонт отдельных ее узлов может вызвать неожиданное срабатывание подушки и при­вести к травмам.







Kia Ceed (2009+). СНЯТИЕ И УСТАНОВКА ВЕЩЕВОГО ЯЩИКА



Вам потребуется отвертка с крестооб­разным лезвием.

1.  Откройте крышку вещевого ящика.

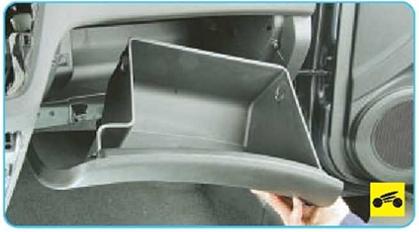

2.    Сожмите края вещевого ящика и сними­те его.

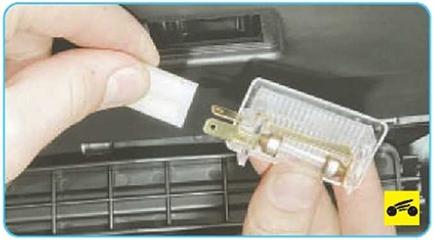

3.    Снимите плафон лампы освещения ве­щевого ящика (см. «Замена ламп», с. 210).





4.    Выверните три винта нижнего крепления корпуса вещевого ящика...

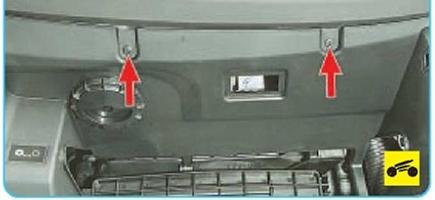

5.    ...два винта верхнего крепления вещево­го ящика...





6. ...снимите правую декоративную облицов­ку панели приборов, выверните два винта бо­кового крепления корпуса вещевого ящика...

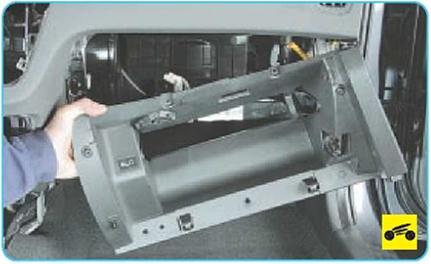

7...и снимите корпус вещевого ящика.

8. Установите вещевой ящик и его корпус в порядке, обратном снятию.
