Kia Ceed (2009+). ЗАМЕНА ЛАМП – ЧАСТЬ 1



ПРЕДУПРЕЖДЕНИЕ

Перед заменой ламп в приборах освещения автомобиля отсоедините провод от клеммы «минус» аккумуляторной батареи.

Для замены ламп блок-фары выполните следующие операции.


Показана замена ламп левой блок-фары. Лампы в правой блок-фаре расположены симметрично, заменяют их аналогично.

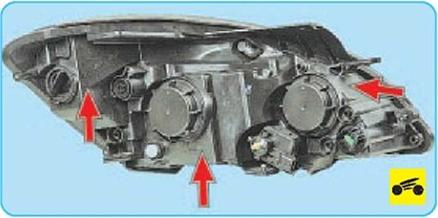

На корпус блок-фары в местах, указанных стрелками, нанесена маркировка ламп, ус­тановленных в соответствующие места.





1.






Откройте капот.



2.       Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3.       Снимите блок-фару (см. «Замена блок- фары», с. 215).

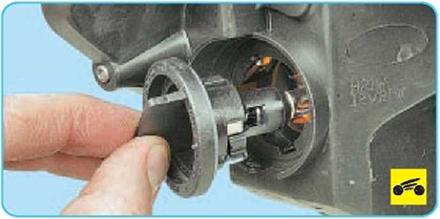

4.      Поверните патрон лампы указателя пово­рота против часовой стрелки...





5. ...и извлеките его из блок-фары.





6.      Нажав на лампу, поверните ее против ча­совой стрелки и извлеките из патрона.

ПРИМЕЧАНИЕ




На автомобилях выпуска с 2009 года вместо лампы переднего указателя поворота BAU15d




применяется лампа PY21W. В связи с этим из­менена и внутренняя часть патрона лампы. Способ крепления патрона остался прежним.





7.              Установите новую лампу в патрон, а па­трон в блок-фару.

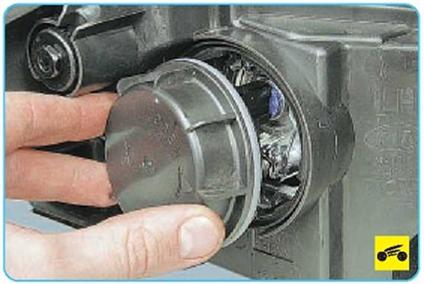

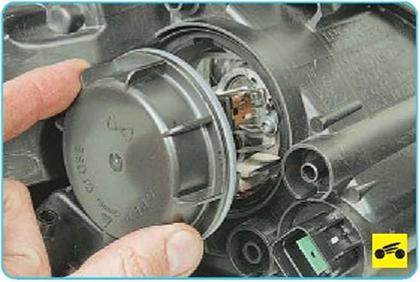

8.              Поверните против часовой стрелки и снимите крышку фары ближнего света.





9.              Отсоедините колодку жгута проводов от лампы ближнего света.

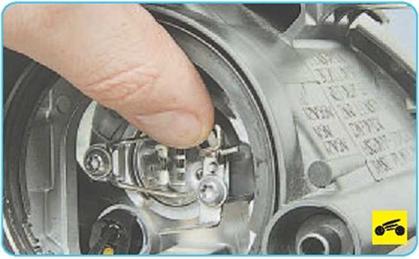

10. Отожмите пружинный фиксатор...





11.   ...и извлеките лампу ближнего света блок-фары.







12.        Вставьте новую лампу в отражатель и зафиксируйте ее пружинным фиксатором.

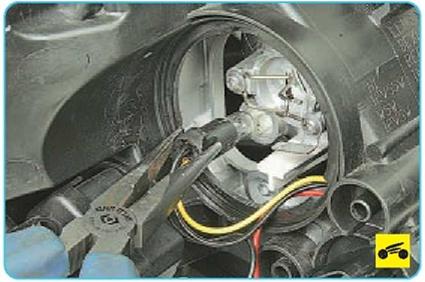

13.        Извлеките патрон лампы габаритного огня из отверстия.

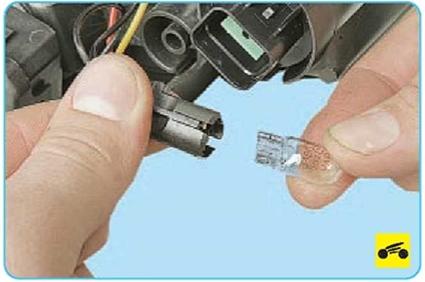

14. Извлеките лампу из патрона.











15. Вставьте в патрон новую лампу и уста­новите патрон в отражатель блок-фары.

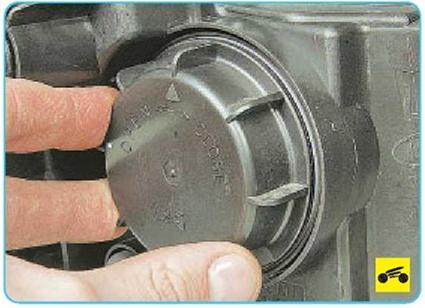

16. Поверните против часовой стрелки.









17. ...и снимите крышку фары дальнего света.

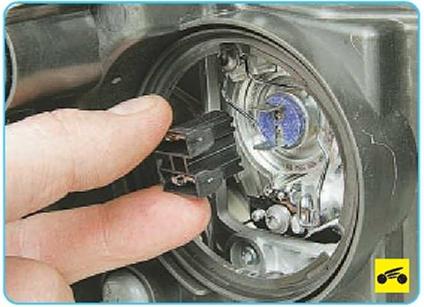

18. Отсоедините колодку жгута проводов от лампы дальнего света.





19. Отожмите пружинный фиксатор...





20. ...и извлеките лампу дальнего света.





21. Вставьте новую лампу в отражатель и зафиксируйте ее пружинным фиксатором.




Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жир­ные пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки оста­нутся жирные пятна, удалите их спиртом.
