ВЫКЛЮЧАТЕЛЬ (ЗАМОК) ЗАЖИГАНИЯ

ОСОБЕННОСТИ КОНСТРУКЦИИ

Выключатель (замок) зажигания с механи­ческим запорным устройством, антенным блоком иммобилизатора и электрической контактной частью закреплен на корпусе ру­левой колонки под рулевым колесом. Элект­рическая контактная часть выключателя и за­порное устройство связаны друг с другом, ра­ботают синхронно и приводятся в действие ключом зажигания. Данные для проверки кон­тактной группы приведены в табл. 10.6.





Kia Ceed (2009+). ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ (ЗАМКА) ЗАЖИГАНИЯ

У выключателя (замка) зажигания проверяют правильность замыкания контактов при различ­ных положениях ключа и работу противоугонно­го устройства. Для проверки контактной группы воспользуйтесь тестером в режиме «прозвон­ки» цепи: в каждом положении ключа в замке проверьте по схеме электрооборудования пра­вильность замыкания контактов замка.





ЗАМЕНА КОНТАКТНОЙ ГРУППЫ ВЫКЛЮЧАТЕЛЯ (ЗАМКА) ЗАЖИГАНИЯ И КОНТРОЛЛЕРА ИММОБИЛИЗАТОРА





Вам потребуются: отвертки с плоским и крестообразным лезвием.

1.     Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.     Снимите рулевое колесо (см. «Снятие и установка рулевого колеса», с. 160).





Таблица 10.6



ДАННЫЕ ДЛЯ ПРОВЕРКИ КОНТАКТНОЙ ГРУППЫ ВЫКЛЮЧАТЕЛЯ (ЗАМКА) ЗАЖИГАНИЯ (БОРТОВАЯ ЭЛЕКТРОСЕТЬ АВТОМОБИЛЯ)

Положение ключа в выключателе (замке) зажигания	Проверяемые контакты	Примечание
LOCK	Все контакты	Контакты не замкнуты, измеренное сопротивление между выводами стремится к бесконечности
ACC	2-4	Контакты замкнуты, измеренное сопротивление между выводами не более 2 Ом*
ON	2-4-5; 5-3	Тоже
START	2-6; 5-3-1	»

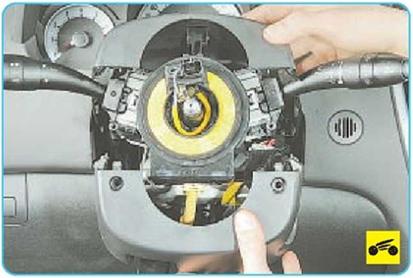

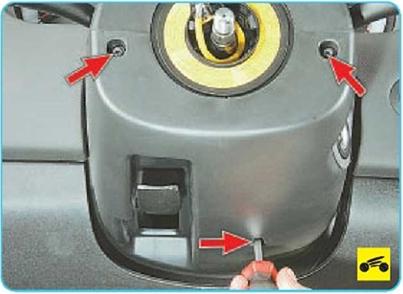

4.    ...и снимите верхнюю и нижнюю части ко­жуха рулевой колонки.

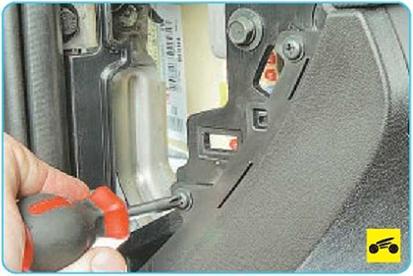

5.    Выверните два винта бокового крепле­ния нижнего декоративного щитка панели приборов.





6.    Выверните два передних винта крепления и отведите от панели декоративный щиток...





7.    ...отсоедините колодки жгута проводов от блока корректора света фар и снимите де­коративный щиток.





8.     Разъедините колодки жгута проводов контактной группы.

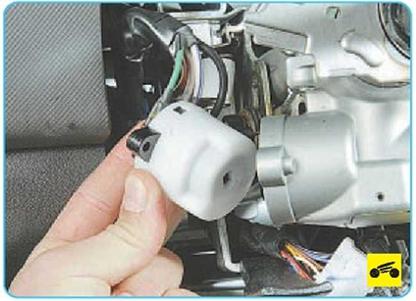

10. ...и отсоедините от выключателя (замка) зажигания контактную группу.













13.

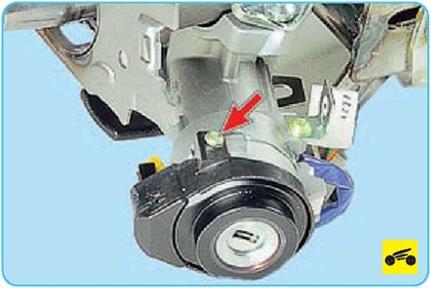

Вставьте ключ в выключатель (замок) за­жигания, выверните один винт и выньте антен­ный блок им мобил изатора в сборе с цилинд­ром замка.



14.    Установите детали в порядке, обратном снятию.
