МОНТАЖНЫЕ БЛОКИ
Kia Ceed (2009+). РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК И РЕЛЕ И ИХ ЗАМЕНА
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.
Большинство предохранителей установлено в монтажном блоке в салоне автомобиля (рис. 10.1). Он расположен в левом торце панели приборов под пластиковой крышкой. Назначение предохранителей (их номера указаны на блоке и на рисунке) указано в табл. 10.1.
Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве с левой стороны по направлению движения (рис. 10.2, крышка монтажного блока снята). В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Рис 10.1. Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля
1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне...
|
2. ...снимите крышку с торца панели приборов. |
|
|
3.
|
|
|
|
|
|
Возьмитесь рукой за край специального отверстия в декоративной крышке и
снимите крышку, преодолевая усилие пружинных фиксаторов.
На внутреннюю сторону декоративной крышки нанесена схема расположения предохранителей.
4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками - это может привести к повреждению электрических приборов и даже к пожару.
5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.
ПРЕДУПРЕЖДЕНИЕ
Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
|
Рис. 10.2. Номера плавких вставок, предохранителей и реле в монтажном блоке, расположенном в подкапотном пространстве |
Таблица 10.1
ЦЕПИ, ЗАЩИЩАЕМЫЕ ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ, УСТАНОВЛЕННЫМИ В МОНТАЖНОМ БЛОКЕ В САЛОНЕ
|
Номер предохранителя (сила тока, А) |
Наименование предохранителя |
Цвет предо хранителя |
Защищаемая цепь |
|
1(10) |
START |
Красный |
Реле стартера |
|
2(10) |
A/CON SW |
Красный |
Блок управления кондиционером |
|
3(10) |
HTD MIRR |
Красный |
Система обогрева наружных зеркал заднего вида |
|
4(15) |
SEAT HTR |
Синий |
Обогрев сидений |
|
5(10) |
A/CON |
Красный |
Кондиционер |
|
6(10) |
HEAD LAMP |
Красный |
Лампы дальнего света |
|
7(25) |
FR WIPER |
Серый |
Стеклоочиститель ветрового окна |
|
8(15) |
RR WIPER |
Синий |
Стеклоочиститель двери задка |
|
9(15) |
DRL OFF |
Синий |
Выключение ближного света фар в дневное время суток |
|
10(10) |
RR FOG |
Красный |
Задние противотуманные фонари |
|
11(25) |
P/WDW LH |
Серый |
Блок управления стеклоподъемниками |
|
12(10) |
CLOCK |
Красный |
Часы |
|
13(15) |
C/UGHTER |
Синий |
Прикуриватель |
|
14(20) |
DR LOCK |
Желтый |
Люк, реле блока управлением зажигания |
|
15(15) |
DEICER |
Синий |
Реле обогревателя ветрового стекла |
|
16(15) |
STOP |
Синий |
Стоп-сигналы |
|
17(15) |
ROOM LP |
Синий |
Освещение салона |
|
18(15) |
AUDIO |
Синий |
Аудиосистема, маршрутный компьютер |
|
19(15) |
T/UD |
Синий |
Дверь задка |
|
20 (25) |
SAFETY P/WDW RH |
Серый |
Блокировка электрических стеклоподъемников (правая сторона) |
|
21 (25) |
SAFETY P/WDW LH |
Серый |
Блокировка электрических стеклоподъемников (левая сторона) |
|
22 (25) |
P/WDW |
Серый |
Электрические стеклоподъемники |
|
23(15) |
P/OUTLET |
Синий |
Розетка электрического питания |
|
24(10) |
T/SIG |
Красный |
Блок переключателей |
|
25(10) |
A/BAG IND |
Красный |
Контрольная лампа подушки безопасности |
|
26(10) |
CLUSTER |
Красный |
Панель приборов |
|
27(15) |
A/BAG |
Синий |
Подушка безопасности |
|
28(15) |
SPEARE |
Синий |
Резерв |
|
29(15) |
RR_ P/OUTLET |
Синий |
Передняя розетка электрического питания |
|
30(10) |
TAIL RH |
Красный |
Правый задний габаритный огонь |
|
31 (10) |
TAIL LH |
Красный |
Левый задний габаритный огонь |
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК И РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В ПОДКАПОТНОМ ПРОСТРАНСТВЕ
Таблица 10.2
|
Номер предохранителя (сила тока, А) |
Наименование предохранителя/ реле |
Цвет предо хранителя |
Защищаемая цепь |
|
1(20) |
ABS2 |
Синий |
Система курсовой устойчивости ESP и антиблокировочная система тормозов ABS |
|
2(40) |
ABS1 |
Зеленый |
То же |
|
3(50) |
В+1 |
Красный |
Электронный блок управления электрооборудованием салона |
|
4(40) |
RR HTD |
Зеленый |
Обогрев зеркал заднего вида |
|
5(40) |
BLOWER |
Зеленый |
Электровентилятор |
|
6(40) |
C/FAN |
Зеленый |
Электровентилятор системы кондиционирования |
|
7(20) |
H/LP WASHER |
Желтый |
Омыватель передних фар |
|
8(20) |
SPARE |
Желтый |
Резерв |
|
9(125) |
ALTERNATOR |
— |
Генератор |
|
10(80) |
MDPS |
— |
Электроусилитель рулевого управления |
|
11(15) |
FR FOG |
Синий |
Передние противотуманные фары |
|
12(10) |
A/CON |
Красный |
Кондиционер |
|
13(15) |
HAZARD |
Синий |
Аварийная сигнализация |
|
14(10) |
SPARE |
Красный |
Резерв |
|
15(20) |
SPARE |
Желтый |
То же |
|
16(15) |
F/PUMP |
Синий |
Топливный насос |
|
17(15) |
SPARE |
Красный |
Резерв |
|
18(10) |
ECU1 |
Красный |
Блок управления двигателем |
|
19(10) |
ECU2 |
Красный |
То же |
|
20 (20) |
ECU3 |
Желтый |
» |
|
21 (15) |
INJ |
Синий |
Топливные форсунки, система кондиционрования |
|
22(10) |
SNSR2 |
Красный |
Датчики |
|
23(15) |
HORN |
Синий |
Звуковой сигнал |
|
24 (50) |
B+2 |
Красный |
Электронный блок управления электрооборудованием салона |
|
25 (40) |
IGN2 |
Зеленый |
Стартер, выключатель (замок) зажигания |
|
26 (30) |
IGN1 |
Розовый |
Выключатель (замок) зажигания |
|
27(30) |
ECU |
Розовый |
Главное реле |
|
28(10) |
ABS |
Красный |
Система курсовой устойчивости ESP, антиблокировочная система тормозов ABS, датчик курсовой устойчивости |
|
29(10) |
ECU 2 |
Красный |
Система зажигания |
|
30(10) |
B/UP |
Красный |
Выключатель лампы света заднего хода |
|
31 (10) |
H/LP LO RH |
Красный |
Ближний свет правой передней фары |
|
32(10) |
H/LP LO Ш |
Красный |
Ближний свет левой передней фары |
|
33 (20) |
H/LP HI |
Желтый |
Дальний свет фар |
|
34(10) |
SNSR1 |
Красный |
Датчики |
|
R1 |
C/FAN2 |
— |
Реле электровентилятора системы охлаждения (малая скорость вращения) |
|
R2 |
C/FAN 1 |
— |
Реле электровентилятора системы охлаждения (высокая скорость вращения) |
|
R3 |
START |
— |
Реле стартера |
|
R4 |
F/PUMP |
— |
Реле топливного насоса |
|
R5 |
A/CON |
— |
Реле кондиционера |
|
R6 |
H/LP LO |
— |
Реле ближнего света фар |
|
R7 |
HORN |
— |
Реле звукового сигнала |
|
R8 |
H/LP HI |
— |
Реле дальнего света фар |
|
R9 |
FOG LP |
— |
Реле заднего противотуманного фонаря |
|
R10 |
WIPER |
— |
Реле стеклоочистителя |
|
R11 |
MAIN |
— |
Главное реле |

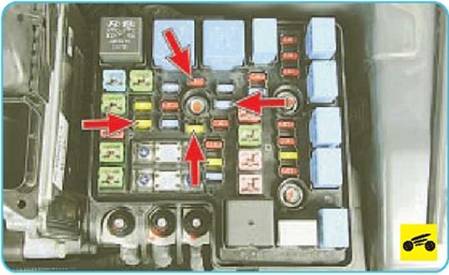

Запасные предохранители закреплены в специальных гнездах монтажного блока.
|
|

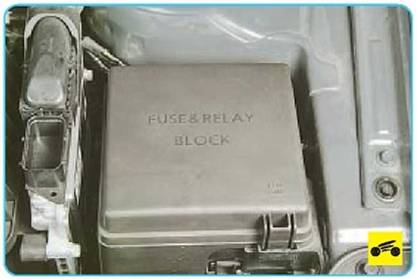

6. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве
|
|

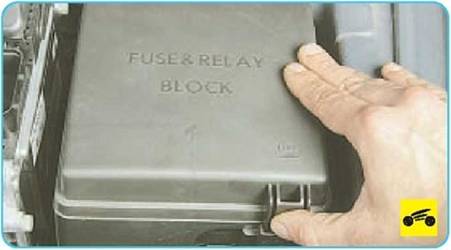

7. ...отожмите фиксатор в передней части блока (показан стрелкой)...
|
|

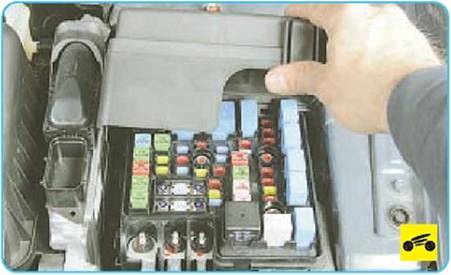

8. ...и поднимите крышку.
|
ПРИМЕЧАНИЕ
|
На внутреннюю сторону крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле, предохранителей и плавких вставок. Там же закреплен пинцет для извлечения предохранителей из монтажных блоков.
|
|
В специальных гнездах корпуса монтажного блока закреплены запасные предохранители.
9. При необходимости извлеките реле или плавкую вставку, покачивая их из стороны в сторону.
|
|

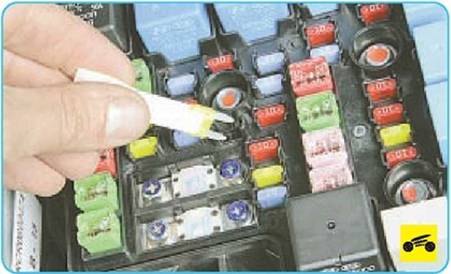

10. Для замены предохранителей используйте специальный пинцет.
11. Установите детали в порядке, обратном снятию.
