Kia Ceed (2009+). СНЯТИЕ И УСТАНОВКА КАТКОЛЛЕКТОРА ДВИГАТЕЛЯ G4FB



В системе установлен каталитический ней­трализатор отработавших газов, объединен­ный с выпускным коллектором (катколлектор). Возможной причиной выхода из строя каткол- лекгора может быть применение этилирован­ного бензина и нерекомендованных типов моторных масел с повышенным содержанием серы и фосфора.

Между фланцами головки блока цилиндров и катколлектора установлена уплотнительная прокладка из прессованного термостойкого материала, армированного сталью.

Вам потребуются: ключи «на 12», «на 19», «на 22», торцовая головка «на 14».

1.    Снимите защиту картера и передний брызговик двигателя (см. «Снятие и установка брызговиков двигателя», с. 70).

2.    Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожу­ха двигателя», с. 70).

3.    Снимите верхний термоэкран катколлек­тора.

4.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.













6.    Отверните две гайки крепления фланца катколлектора ксильфону разъедините флан­цы и снимите прокладку.

ПОЛЕЗНЫЙ СОВЕТ

Перед отворачиванием гаек крепления флан­ца сильфона к катколлектору очистите ме­таллической щеткой от грязи и ржавчины вы­ступающие резьбовые концы шпилек и обра­ботайте их легкопроникающей смазкой.

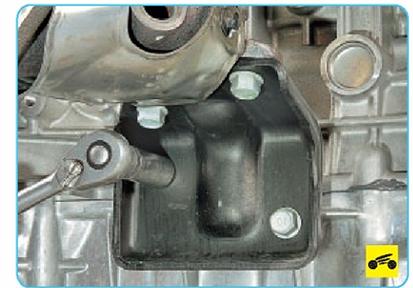

7. Выверните четыре болта крепления

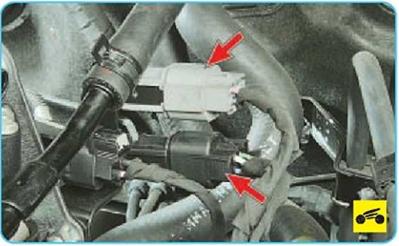

9.  Выверните верхний управляющий датчик концентрации кислорода.

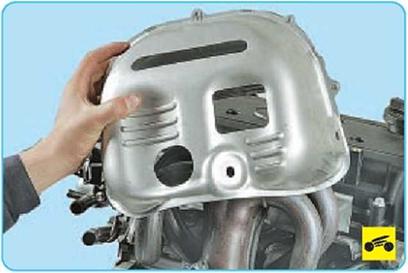

10.      Выверните четыре болта крепления термоэкрана...









12.    Отверните девять болтов крепления фланца катколлектора к головке блока ци­линдров...

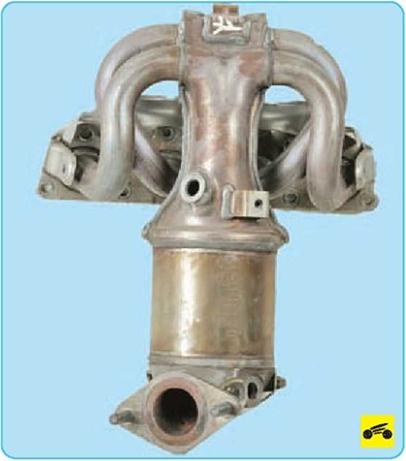

13.    ...и извлеките катколлектор из моторно­го отсека.

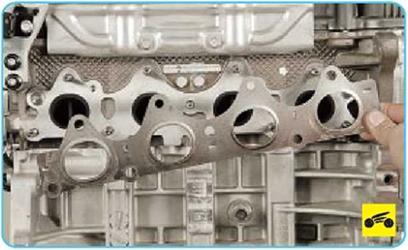

14.    Снимите со шпилек металлоармиро­ванную прокладку.

15.    Установите катколлектор и все снятые детали в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ

Прокладку между фланцами катколлектора и головки блока цилиндров замените новой.
