Киа Сид. Жгуты проводки бамперов

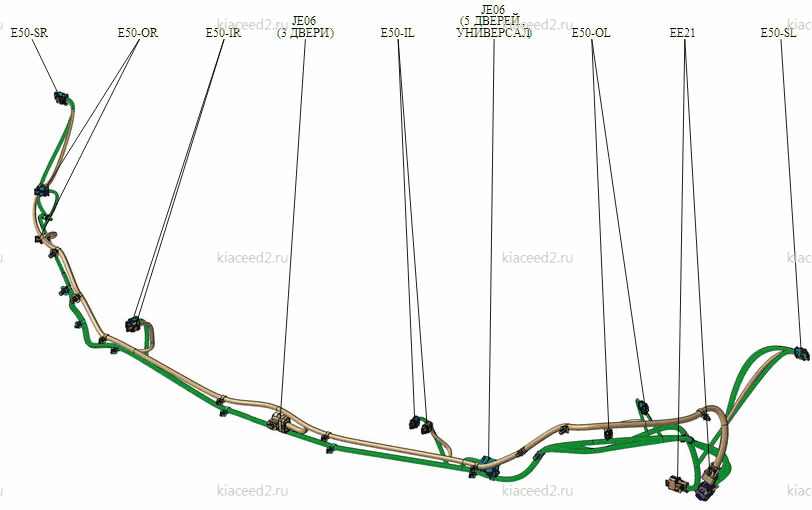

ЖГУТ ПРОВОДКИ ПЕРЕДНЕГО БАМПЕРА

ЖГУТ ПЕРЕДНЕГО БАМПЕРА

E50-IL Передний датчик интеллектуальной системы помощи при парковке (внутренний), левый
E50-ER. Передний датчик интеллектуальной системы помощи при парковке (внутренний), правый
E50-OL Передний датчик интеллектуальной системы помощи при парковке (внешний), левый
E50-OR Передний датчик интеллектуальной системы помощи при парковке (внешний), правый
E50-SL Передний датчик интеллектуальной системы помощи при парковке (боковой), левый
E50-SR Передний датчик интеллектуальной системы помощи при парковке (боковой), правый
JE06 Соединитель
ЕЕ21 Соединение с передним жгутом

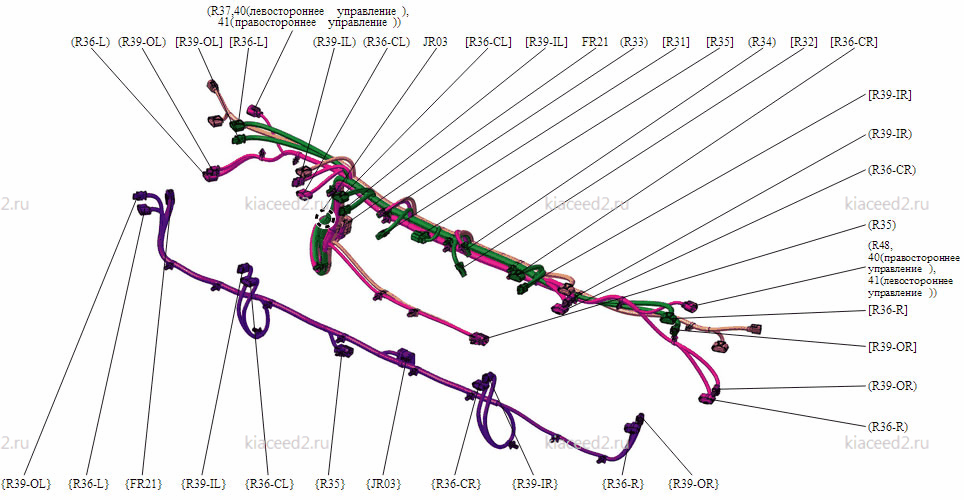

ЖГУТ ПРОВОДКИ ЗАДНЕГО БАМПЕРА

(): 3 ДВЕРИ
[ ]: 5 ДВЕРЕЙ
{ }: УНИВЕРСАЛ

ЖГУТ ЗАДНЕГО БАМПЕРА

R31 Левый фонарь освещения номерного знака (седан 5 дверей )
R32 Правый фонарь освещения номерного знака (седан 5 дверей )
R33 Левый фонарь освещения номерного знака (седан 3 двери )
R34 Правый фонарь освещения номерного знака (седан 3 двери )
R35 Бамперная антенна электронного ключа
R36-CL Задний левый датчик помощи при парковке (центральный )
R36-CR Задний правый датчик помощи при парковке (центральный )
R36-L Задний левый датчик помощи при парковке
R36-R Задний правый датчик помощи при парковке
R37 Задний левый противотуманный фонарь и фонарь заднего хода
R3S Задний правый противотуманный фонарь и фонарь заднего хода
R39-IL Задний левый датчик интеллектуальной системы помощи при парковке (внутренний )
R39-ER. Задний правый датчик интеллектуальной системы помощи при парковке (внутренний )
R39-OL Задний левый датчик интеллектуальной системы помощи при паркоБке (внешний )
R39-OR Задний праБый датчик интеллектуальной системы помощи при паркоБке (внешний )
R40 Фонарь заднего хода (G4FJ)
R41 Задний противотуманный фонарь (G4FJ)
JR03 Соединитель
FR21 Соединение с напольным жгутом

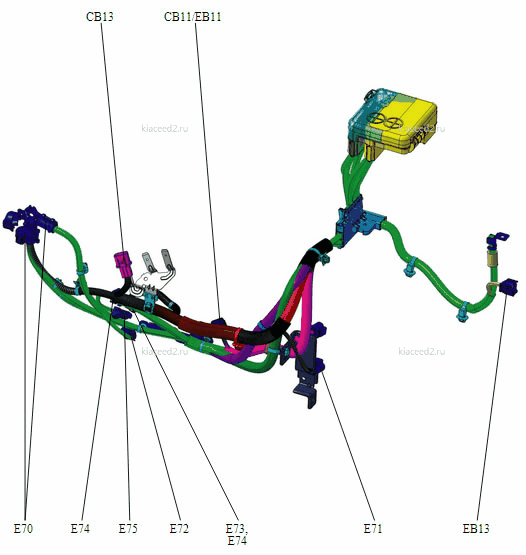

Киа Сид. Жгут проводки аккумуляторной батареи - АКБ

БЕНЗИНОВЫЙ ДВИГАТЕЛЬ
1. G4FA/G4FC: GAMMA 1,4/1,6 л, MPI
2. G4FD: GAMMA 1,6 л GDI
3. G4FJ: GAMMA 1,6 л T-GDI

электропроводка аккумулятора

ЖГУТ АКБ (БЕНЗИНОВЫЙ ДВИГАТЕЛЬ)

Е70 Генератор
Е71 Датчик нейтрали
Е72 Реле давления масла (G4FJ)
Е73 Электродвигатель стартера (без ISG)
Е74 Электродвигатель стартера (с ISG)
Е75 Пусковой электромагнит (G4FJ)
Е76 Электродвигатель стартера (без ISG)
СВ11 Соединение со жгутом управления
СВ13 Соединение со жгутом управления
ЕВ 11 Соединение с передним жгутом
ЕВ 13 Соединение с передним жгутом

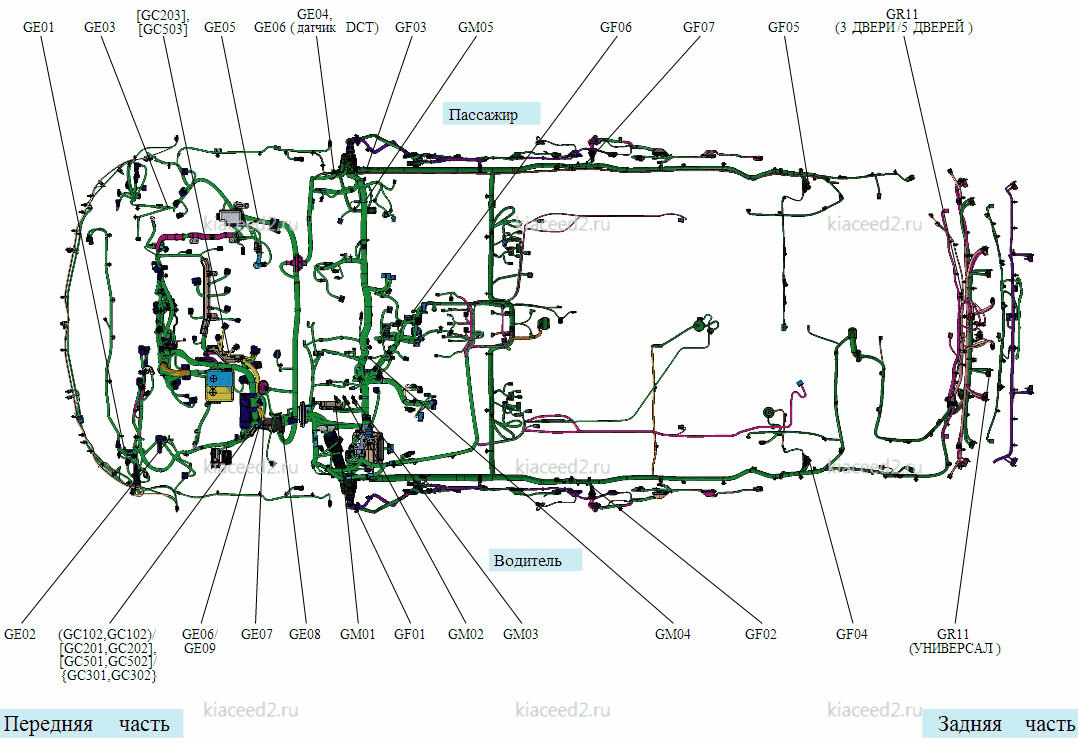

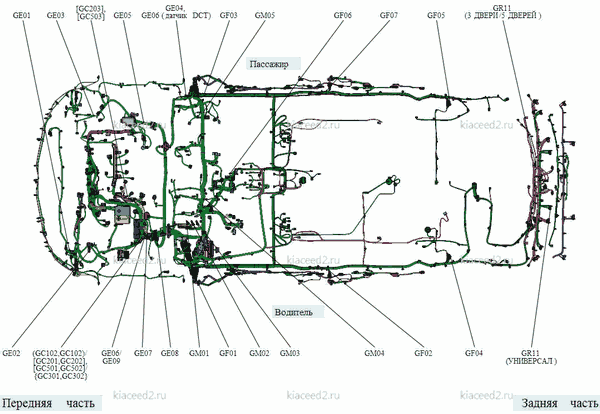

Киа Сид. Точки соединения с «массой»

( ): G4FA/G4FC (GAMMA 1,4/1,6 л MPI)
[ ]: G4FD/G4FJ (GAMMA 1,6 л GDI/GAMMA 1,6 л T-GDI )
{ }: D4FC/D4FB (U-II 1,4/1,6 л)
