Киа Сид. Блок управления электрооборудованием (BCM)- устройство и замена

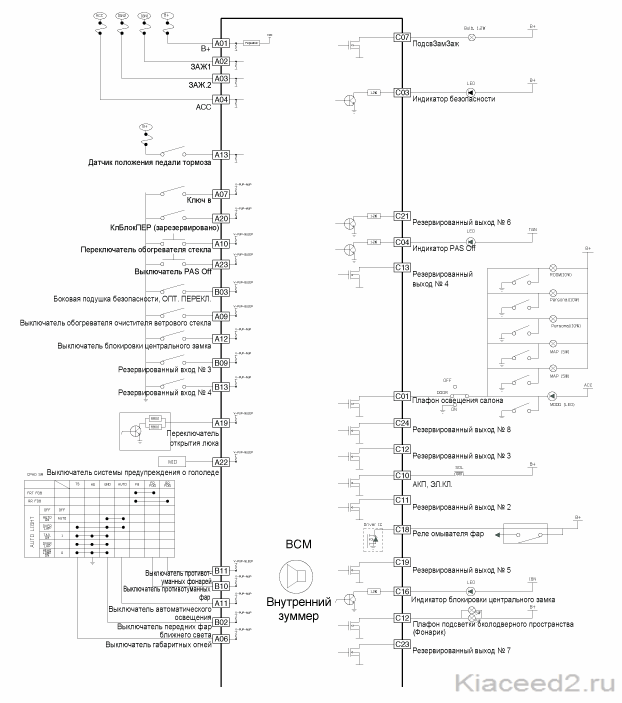

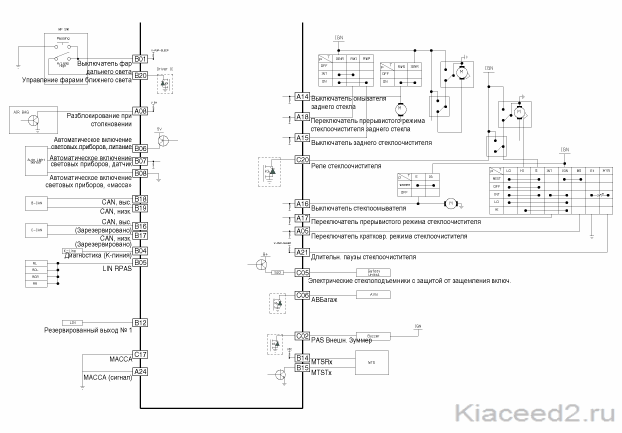

Настройки: Запитана цепь зажигания IGN2

Действие: Включение и выключение переключателя стеклоомывателя,

Отклик: Управление реле стеклоочистителя в течение 2,5~ 3,8 с.

Настройки: Запитана цепь зажигания IGN2

Действие: Включение выключателя прерывистого режима (INT) стеклоочистителя ветрового стекла

Отклик: Управление реле стеклоочистителя, включение/выключение с периодом 2,2~10 с в зависимости от заданной интенсивности прерывистой работы

Настройки: Запитана цепь зажигания IGN2; Действие: Включен выключатель веерного стеклоомывателя

Отклик: Включение реле стеклоочистителя при включении выключателя веерного стеклоомывателя

Настройки: Запитана цепь зажигания IGN2

Действие: Включение и выключение переключателя заднего стеклоомывателя,

Отклик: Управление реле заднего стеклоочистителя при включении.

Управление реле заднего стеклоочистителя в течение 2,5~3,8 с после выключения.

Настройки: Запитана цепь зажигания IGN2

Действие: Включение заднего стеклоочистителя

Отклик: Управление реле заднего стеклоочистителя до выключения.

Настройки: Запитана цепь зажигания IGN2

Действие: Включение прерывистого режима работы заднего стеклоочистителя

Отклик: Управление реле заднего стеклоочистителя с периодом 6 с

Цепь зажигания IGN под напряжением при непристегнутом ремне.

Индикатор ремня безопасности горит до тех пор, пока не пристегнут ремень

Цепь зажигания IGN под напряжением, ремень пристегнут.

Индикатор ремня безопасности горит 6 секунд.

Цепь зажигания IGN под напряжением, скорость автомобиля; скорость ТС > 9 км/ч, ремень не пристегнут.

Индикатор ремня безопасности мигает

Цепь зажигания IGN под напряжением, скорость автомобиля; скорость ТС > 20 км/ч, ремень не пристегнут.

Индикатор ремня безопасности мигает, включается звуковой предупредительный сигнал зуммера

Цепь зажигания IGN под напряжением, скорость автомобиля; скорость ТС > 20 км/ч, отстегивается пристегнутый ремень.

Индикатор ремня безопасности мигает, включается звуковой предупредительный сигнал зуммера

При отстегивании ремня безопасности во время движения со скоростью > 20 км/ч начинает мигать индикатор ремня безопасности и включается звуковой предупредительный сигнал зуммера.

При пристегивании ремня безопасности индикатор гаснет и звуковой предупредительный сигнал зуммера выключается

Цепь зажигания IGN под напряжением при непристегнутом ремне заднего сиденья.

Горит индикатор ремня безопасности заднего сиденья

Генератор включен, ремень заднего сиденья не пристегнут.

Индикатор ремня безопасности заднего сиденья горит в течение 35 с, потом гаснет

Генератор включен, ремень заднего сиденья не пристегнут → 35 с→ скорость ТС > 20 км/ч

Индикатор ремня безопасности снова включается на 35 секунд.

Скорость ТС > 20 км/ч; ремень безопасности заднего сиденья (пристегнут → не пристегнут)

Индикатор ремня безопасности заднего сиденья мигает, включается звуковой предупредительный сигнал зуммера

Цепь IGN1 запитана, переключатель стояночного тормоза включен, скорость ТС > 5 км/ч

Включение сигнализатора стояночного тормоза

Ключ извлечен из замка зажигания, дверь водителя открыта, верхний люк открыт

Включение предупреждения об открытом верхнем люке

Цепь IGN2 запитана, температура наружного воздуха < 4°C

Включение предупреждения об обледенении

Селектор переключения передач в положении R, датчики системы PAS регистрируют препятствие

Предупреждение системы PAS определяется уровнем предупреждения датчиков PAS

Система SMK передает предупреждающие сигналы, например IDOUT WNG, предупреждение о незаблокированной системе ESCL, предупреждение о неразблокированной системе ESCL, предупреждение системы SSB

Включается предупреждение зуммера, соответствующее предупреждающему сигналу SMK

Цепь IGN1 запитана, генератор включен, выключатель обогревателя включен,

обогреватель включен, оттаиватель включен на 20 минут.

Цепь IGN1 запитана

Электростеклоподъемники постоянно готовы к работе

Цепь IGN1 не запитана

30 с После отключения питания цепи IGN 1, система электростеклоподъемников выключается

меньше чем через 30 с после отключения питания цепи IGN1 и открытия двери водителя

Электростеклоподъемники выключаются сразу

Ключ вставлен, задние фонари включены → ключ извлечен → дверь водителя открыта

Задние фонари включены

Ключ вставлен, задние фонари включены → ключ извлечен→ дверь водителя открыта → задние фонари выключены → задние фонари включены

ВКЛ. заднего фонаря

Цепь IGN2 запитана, генератор включен, дневные ходовые огни включены, задние фонари выключены,

Дневные ходовые огни включены

Цепь IGN2 запитана, генератор включен, дневные ходовые огни включены, задние фонари выключены→ задние фонари включены,

DRL/ВЫКЛ.

Цепь IGN2 запитана, генератор включен, дневные ходовые огни выключены → цепь IGN2 не запитана,

DRL/ВЫКЛ.

Цепь IGN1 запитана, включение системы автоматического включения световых приборов в дневное время

Задний фонарь выключен, фары выключены

Цепь IGN1 запитана, включение системы автоматического включения световых приборов в ночное время

Задний фонарь включен, фары включены

Цепь IGN1 запитана, включение системы автоматического включения световых приборов в дневное время→ в ночное время

через 2,5 с после регистрации датчиками ночного времени задние фонари и фары включаются

Цепь IGN1 запитана, включение системы автоматического включения световых приборов в в ночное время→ в дневное время

через 5 с после регистрации датчиками ночного времени задние фонари и фары выключаются

Включение передних противотуманных фар при запитанной цепи IGN2, включаются задние фонари

Включение противотуманных фар

Включение передних противотуманных фар при запитанной цепи IGN2, включаются задние фонари, включаются передние противотуманные фары

Включение задних противотуманных фонарей

Включение задних противотуманных фонарей при запитанной цепи IGN2, включаются задние фонари, включаются фары

Включение задних противотуманных фонарей

Любая дверь открыта >

Плафон освещения салона горит 20 минут

Все двери закрыты, ключ (вставлен → извлечен), отпирание любой из дверей,

Плафон освещения салона горит 30 с

Все двери закрыты, ключ (вставлен → извлечен), все двери заперты,

Лампа освещения салона не горит

Команда разблокирования от передатчика

Плафон освещения салона горит 30 с

Команда блокировки от передатчика при включенном плафоне освещения салона,

Лампа освещения салона не горит

Цепь IGN2 запитана, переключатель фар включен,

фары включены

Цепь IGN2 запитана, переключатель фар включен → зажигание выключено,

Фары горят 20 минут

Цепь IGN2 запитана, переключатель фар включен → зажигание выключено → дверь водителя открыта → дверь водителя закрыта,

Фары горят 30 с

Цепь IGN2 запитана, переключатель фар включен, скорость ТС <10 км/ч, угол поворота рулевого колеса >100 градусов,

Лампа статического освещения при поворотах загорается в зависимости от направления вращения рулевого колеса: по часовой стрелке → загорается левая лампа статического освещения, против часовой стрелки → правая лампа статического освещения

Цепь IGN2 запитана, переключатель фар включен, скорость ТС <10 км/ч, селектор переключения передач установлен в положение R, угол поворота рулевого колеса >100 градусов,

Включается противоположная лампа статического освещения при поворотах: по часовой стрелке → правая лампа статического освещения, против часовой стрелки → левая лампа статического освещения

Работа статических ламп освещения при поворотах контролируется параметрами, определяемыми сложными расчетами на основе значений скорости ТС и угла поворота рулевого колесе. Дополнительную информацию см. в разделе «Фары».

Переключатель фар включен, все двери закрыты и заперты, ключ извлечен, подается команда разблокировки от передатчика,

Фары и задние фонари загораются на 15 с

Переключатель фар включен, все двери закрыты и заперты, ключ извлечен, подается команда разблокировки от передатчика → команда блокировки от передатчика до истечении 15 секундой задержки таймера,

Фары выключаются сразу после команды блокировки от передатчика

Выключатель системы автоматического включения световых приборов включен, ночные условия, все двери закрыты и заперты, ключ извлечен, подается команда разблокировки от передатчика,

Фары и задние фонари загораются на 15 с

Ключ извлечен, открытие любой из дверей, включение блокировки центрального замка,

Отпирание всех дверей

Ключ извлечен, открытие любой из дверей, команда блокировки от передатчика,

Отпирание всех дверей

Ключ в замке зажигания, открытие двери водителя/пассажира на переднем сиденье, включение блокировки центрального замка,

Отпирание всех дверей Если кнопка запирания замка остается в нижнем положении (замок заперт) , блок BCM выполняет три попытки разблокировать двери.

Ключ в замке зажигания, открытие двери водителя/пассажира на переднем сиденье; отпирание → запирание замка кнопкой на двери водителя/пассажира на переднем сиденье

Отпирание всех дверей Если кнопка запирания замка остается в нижнем положении (замок заперт) , блок BCM выполняет три попытки разблокировать двери.

Сигнал пассивного напоминания поступает от системы SMK

Все двери отпираются и подается предупреждающий сигнал зуммера

Ключ в замке зажигания, поступает сигнал столкновения,

Все двери отпираются на 5 с.

Цепь IGN2 запитана, генератор включен, открытие любой из дверей, скорость ТС > 15 км/ч,

Блокирование всех дверей

Цепь IGN2 запитана, генератор включен, открытие любой из дверей, скорость ТС > 15 км/ч, запирание всех дверей → отпирание любой из дверей,

Блокирование всех дверей

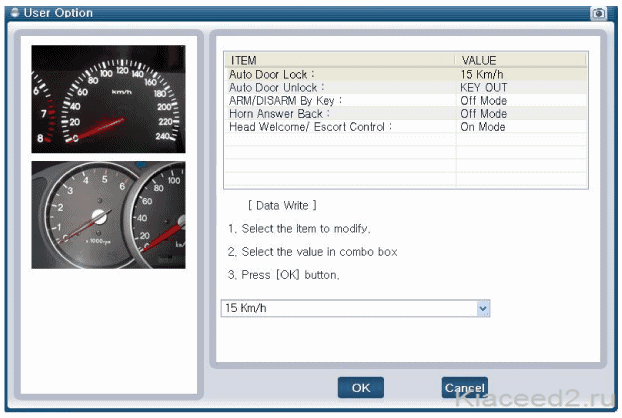

Служебные данные блока BCM, комбинации приборов, интеллектуальной распределительной коробки
