Киа Сид. Устройство и характеристики аудиосистемы автомобиля

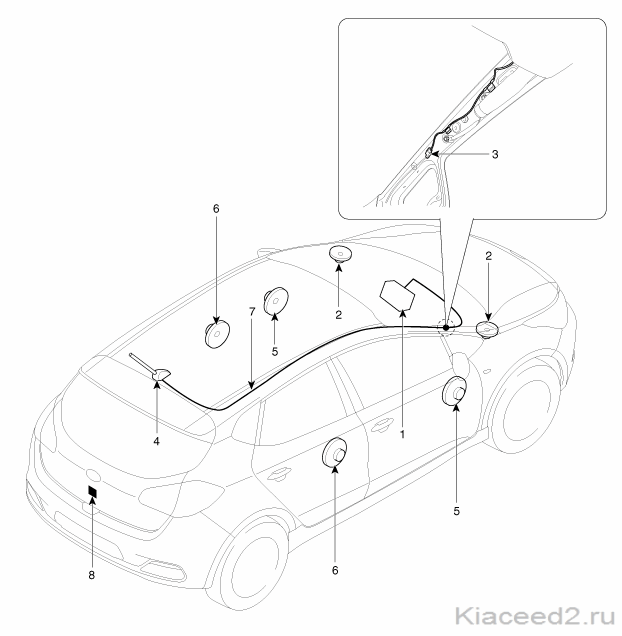

1. Аудиоблок
2. Высокочастотный динамик
3. Разъем кабеля антенны
4. Антенна крыши (радио)

5. Динамик передней двери
6. Динамик задней двери
7. Кабель антенны
8. Камера заднего вида

Тех. характеристики

Аудиосистема

Позиция	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

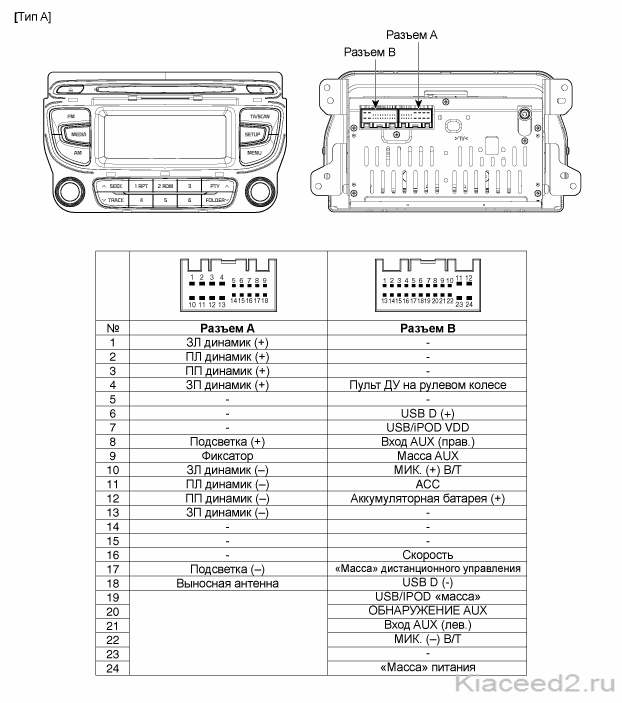

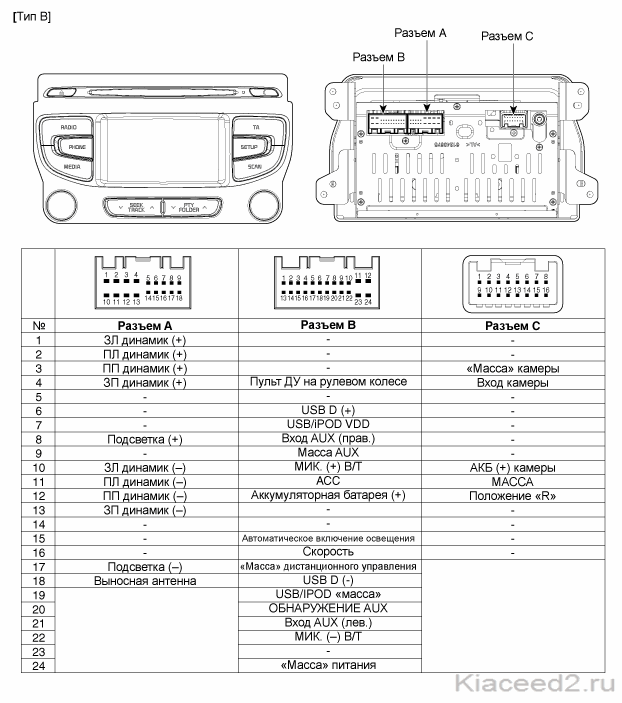

Модель	Тип A (RADIO/CDP/MP3/RDS)	Тип B (RADIO/CDP/MP3/RDS)
Камера заднего вида	X	Ор
Источник питания	14,4 В пост. тока
Номинальная выходная мощность	Макс. 43 Вт x 4: 14 В
Импеданс	4 Ом x 4
Антенна	80 пФ, 75 Ом
Тип настройки	Фазовая автоподстройка частоты
Темный ток	Не более 1,0 мА (только головное устройство)

Снятие

Примечание:

•	Старайтесь не поцарапать обрамление центральной панели и смежные части.

•	Перед снятием аудиосистемы вынуть из нее все диски во избежание повреждения механизма загрузки компакт-дисков.

•	При использовании в качестве рычага отвертки с плоским шлицем оберните ее защитной лентой, заклейте защитной лентой все ответные части для предотвращения их повреждения.

•	Проявляйте осторожность во избежание нанесения царапин на поверхность кузова.

•	Для защиты рук от травм наденьте перчатки.

1. Отсоедините отрицательную клемму аккумуляторной батареи.

2. Снимите обрамление центральной панели (А) с помощью отвертки или специального съемника.

3. Отсоединить разъем (A) кнопки запуска/остановки двигателя.

4. Выверните четыре винта крепления.

Отсоедините разъемы и кабели (B) и снимите узел (A) аудиосистемы.

Примечание:

Если невозможно извлечь диск, не пытайтесь этого делать, так как существует риск повреждения аудиосистемы. Свяжитесь с уполномоченным дилером для получения помощи.

Установка

1. Подсоедините разъемы и кабели.

2. Установите узел аудиосистемы

3. Установите обрамление центральной панели.

4. Подсоедините отрицательный (-) вывод аккумуляторной батареи.

Примечание:

Убедиться, что разъемы аудиосистемы и кабель антенны правильно подсоединены.

Устранение неисправностей

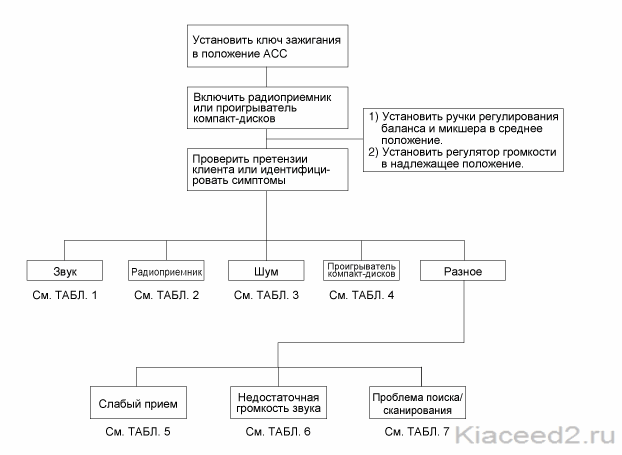

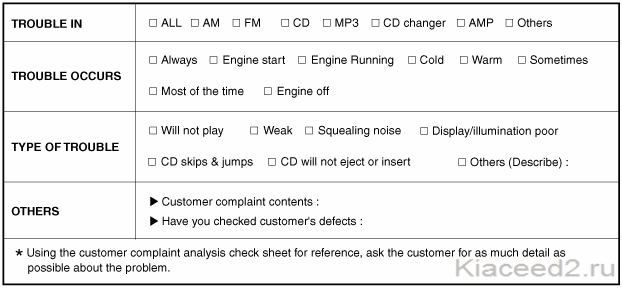

Контрольный лист анализа эксплуатационных рекламаций клиента

Существует 4 области, где может возникнуть неисправность: жгут проводов, радио, проигрыватель дисков и динамики. Поиск и устранение неисправностей позволяет ограничить поиск до определенной области.

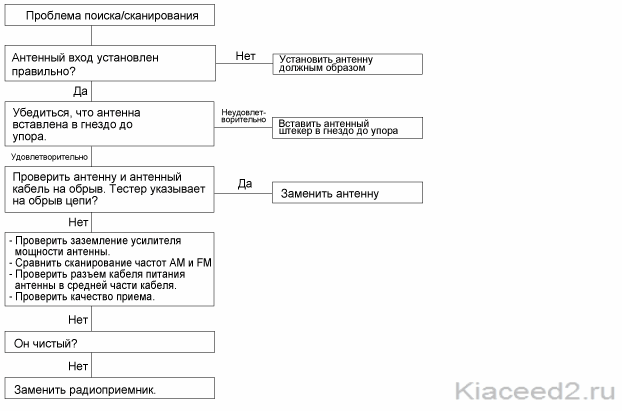

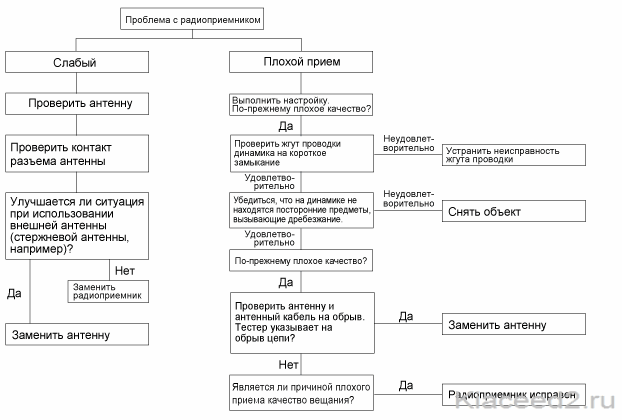

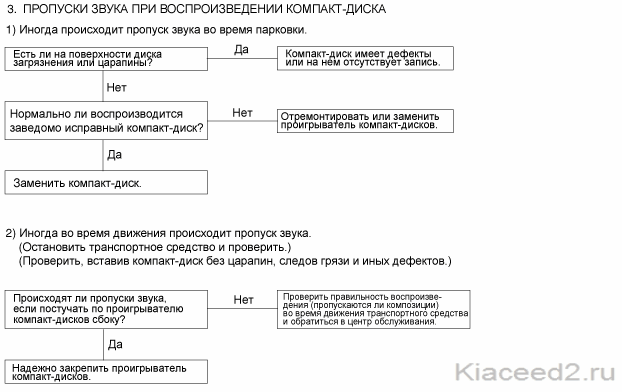

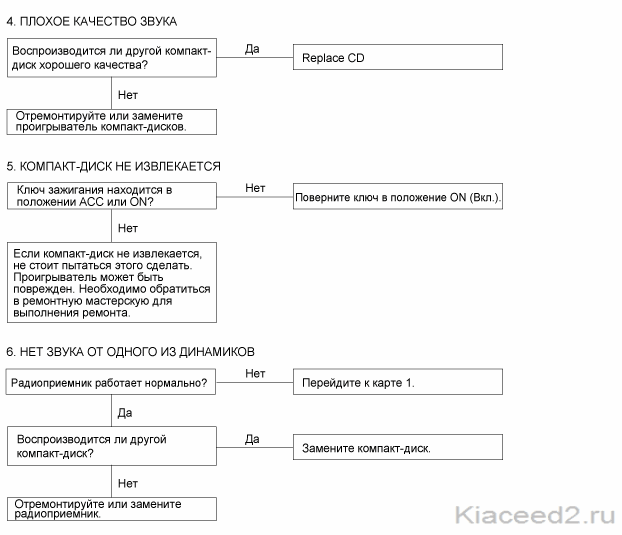

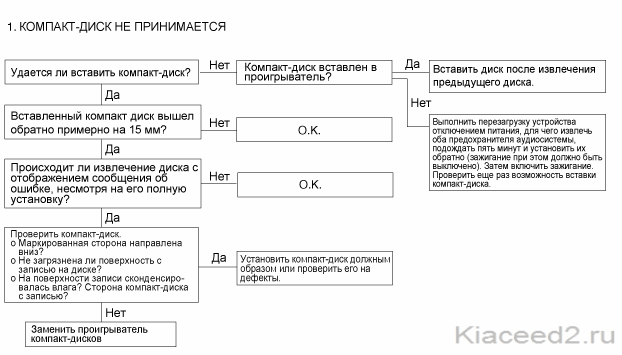

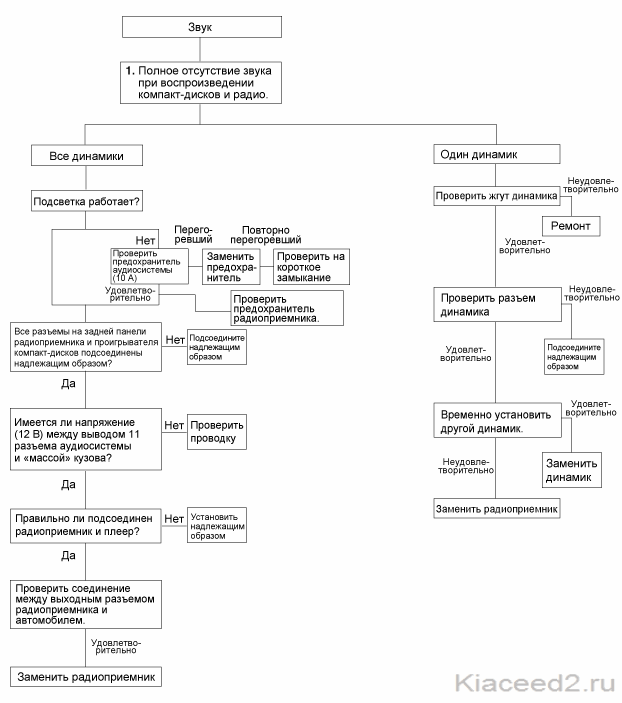

Схема 1

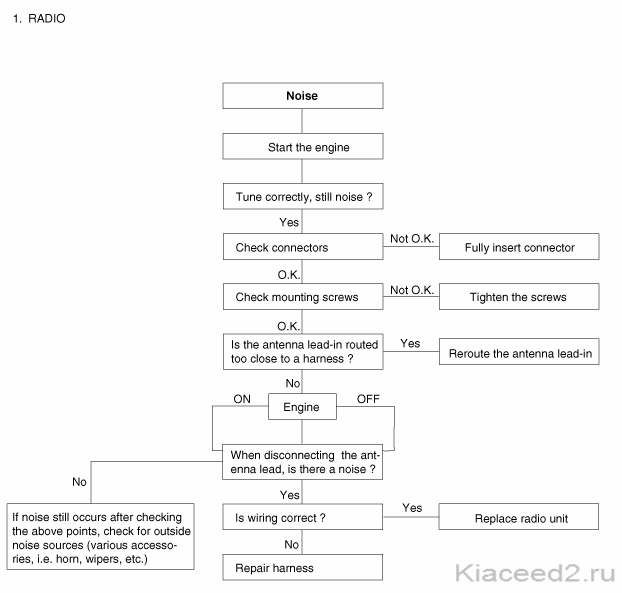

Схема 2

Схема 3

Схема 4

Схема 5

Схема 6

Схема 7
