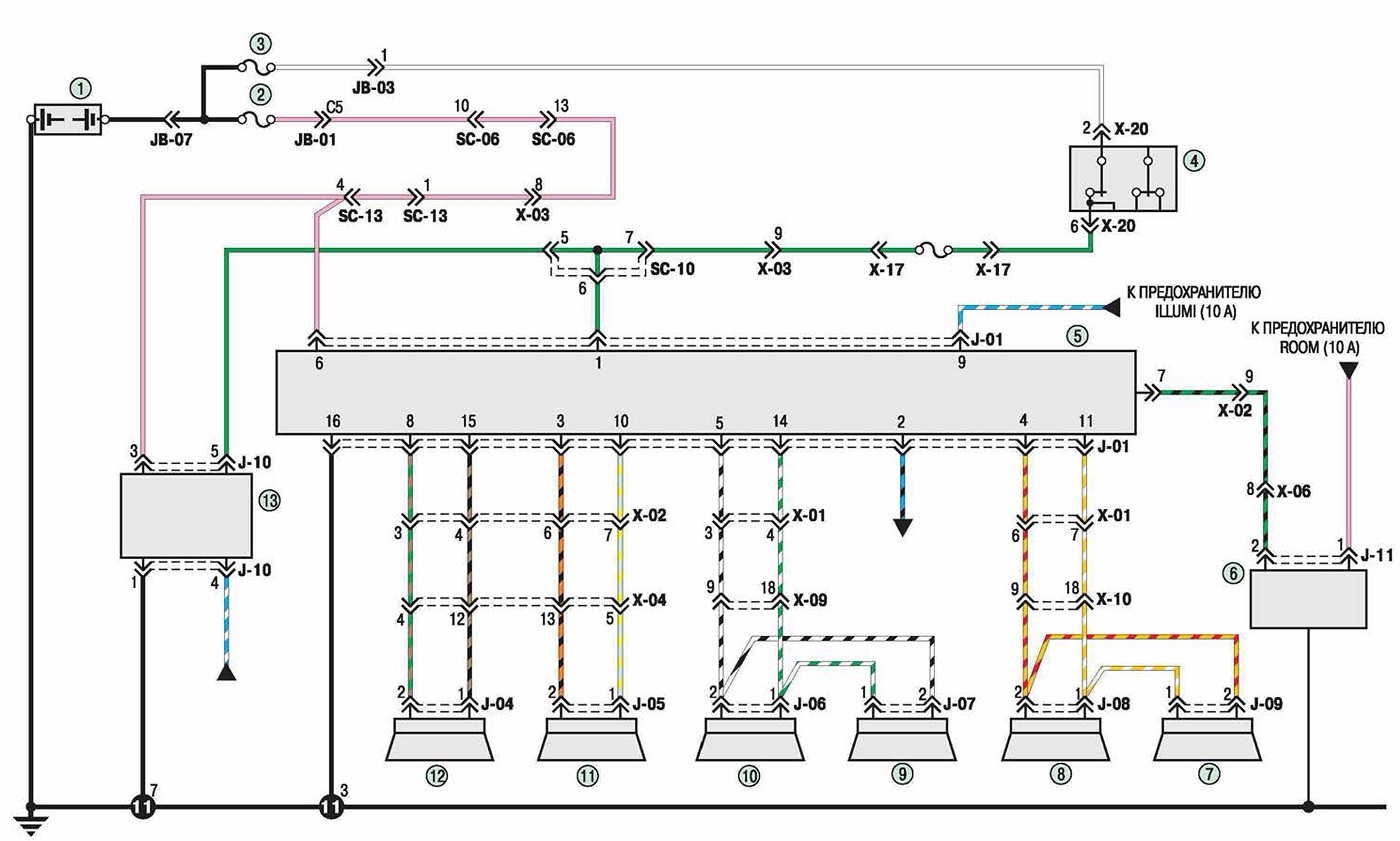

Схема 24. Соединения аудиосистемы и часов: 1 - аккумуляторная батарея; 2- плавкая вставка IG1 (20 А); 3 - предохранитель ROOM (10 А); 4 - выключатель (замок) зажигания; 5 - аудиомагнитола; б - антенна; 7 - правый передний высокочастотный динамик аудиосистемы; 8 - правый динамик аудиосистемы; 9 - левый передний высокочастотный динамик; 10 - левый передний динамик; 11 - правый задний динамик; 12 - левый задний динамик; 13 - электронные часы

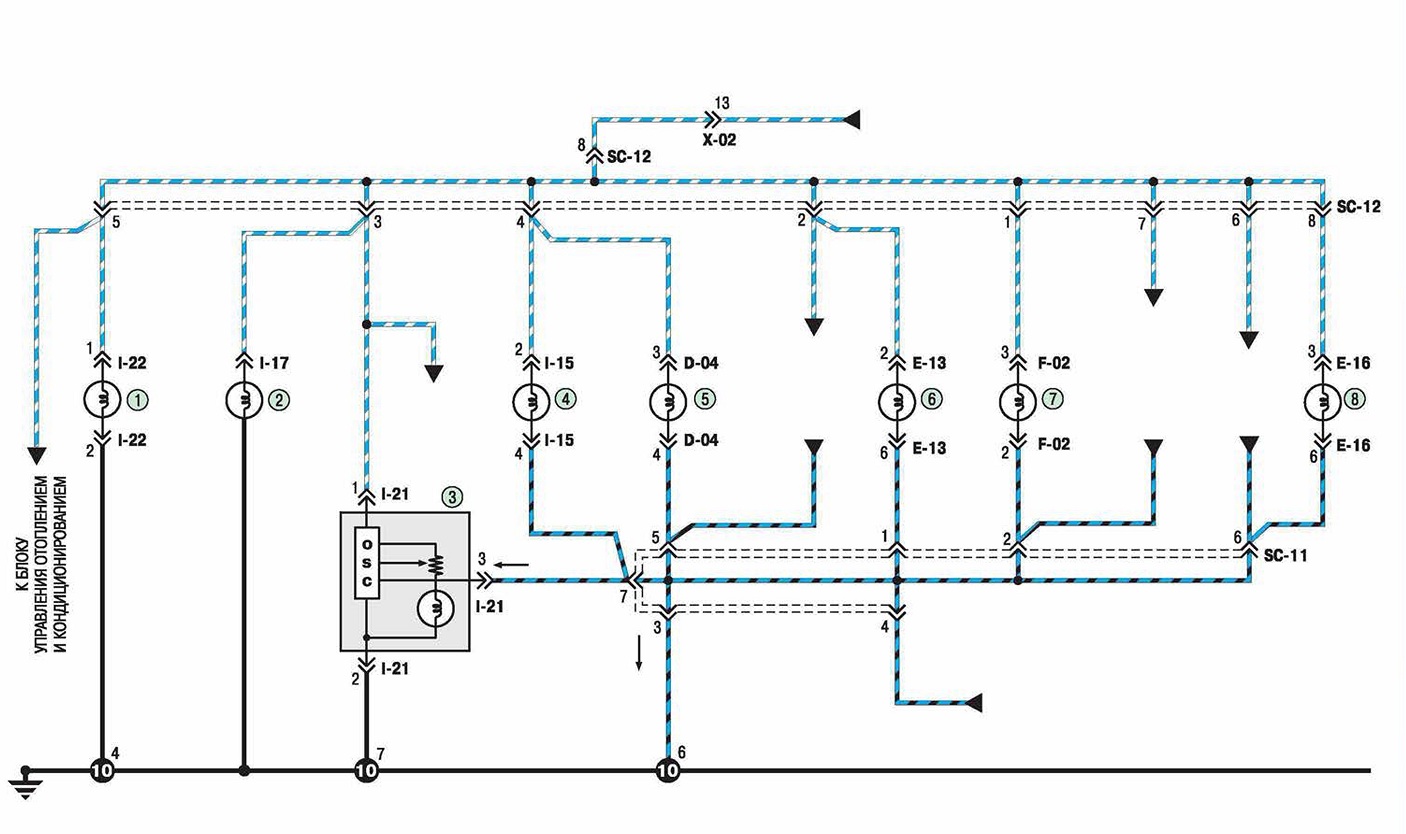

Схема 25а. Соединения освещения салона: 1 - лампа подсветки пепельницы; 2 - лампа подсветки прикуривателя; 3 - регулятор освещения панели приборов; 4 - контрольная лампа включения обогрева заднего стекла; 5 - лампа подсветки включения омывателя и очистителя; 6 - контрольная лампа включения передних противотуманных фонарей; 7 - лампа выключателя аварийной сигнализации; 8 - контрольная лампа включения противотуманного света в задних фонарях

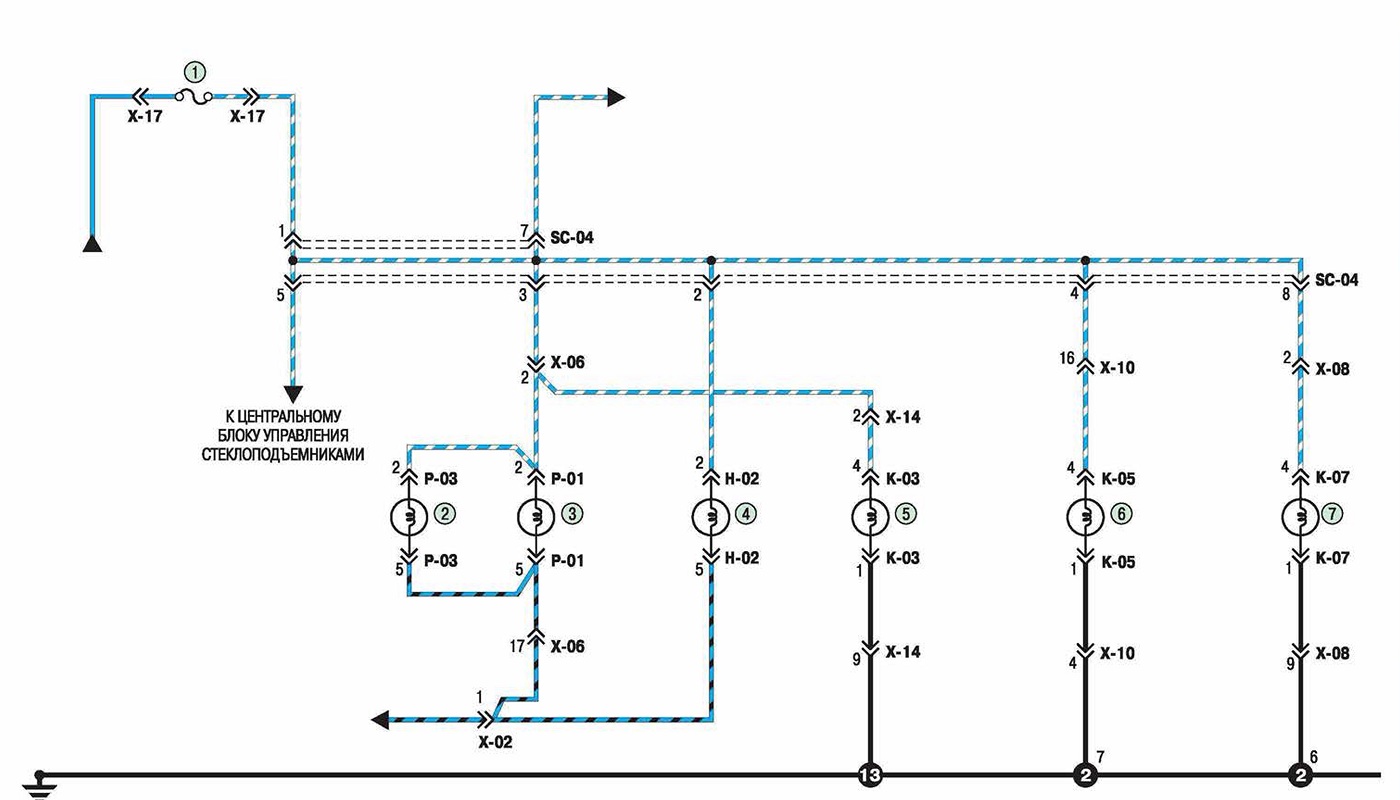

Схема 25 б. Соединения освещения салона: 1 - предохранитель IL (10 А); 2 - лампа подсветки выключателя обогрева левого переднего сиденья; 3 - лампа подсветки выключателя обогрева правого переднего сиденья; 4 - лампа освещения салона; 5 - лампа подсветки выключателя стеклоподъемника левой задней двери; 6 - лампа подсветки выключателя стеклоподъемника правой передней двери; 7 - лампа подсветки выключателя стеклоподъемника правой задней двери
