Kia Spectra. Электросхемы - часть 4

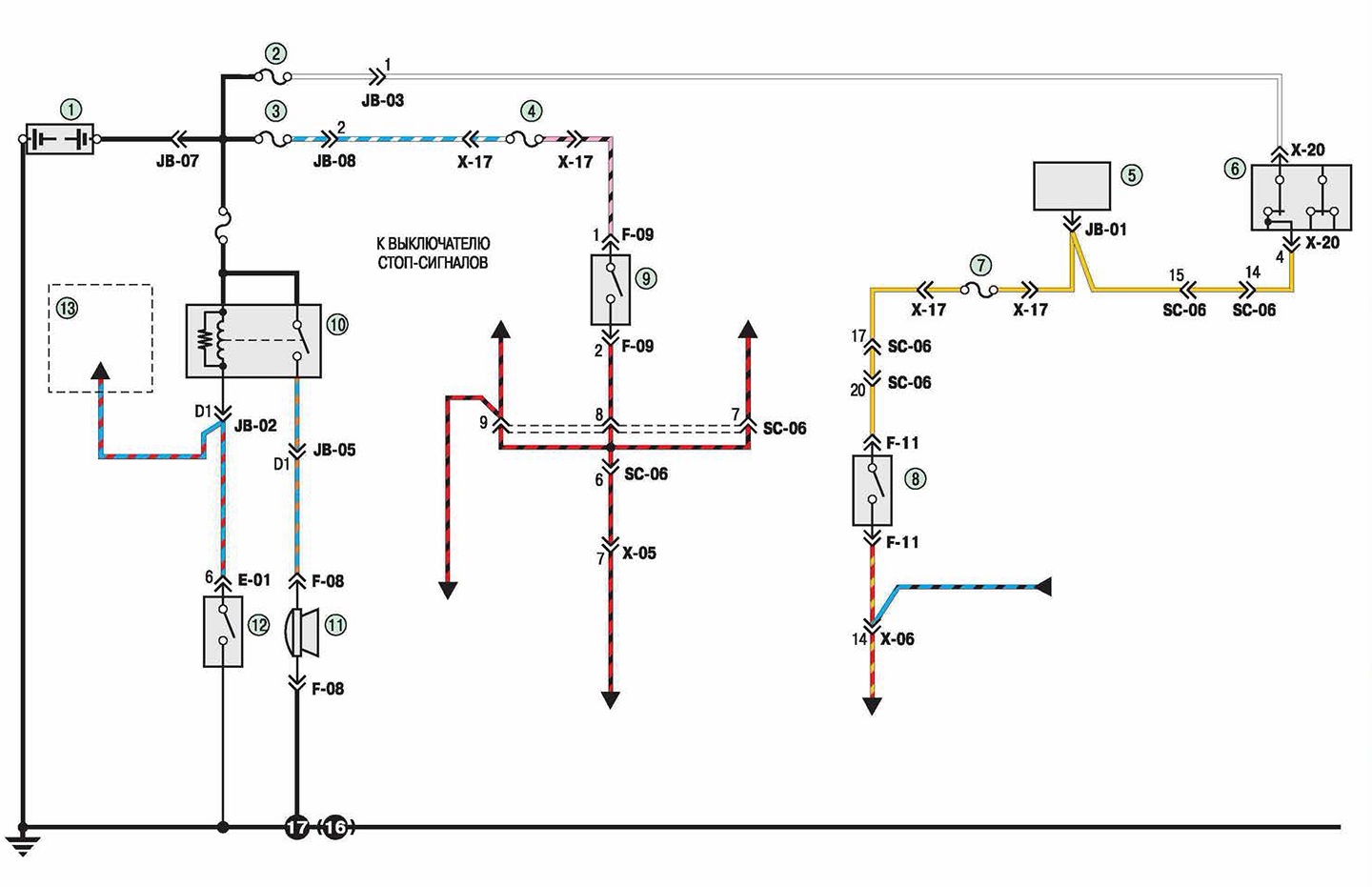

Схема 9. Соединения звукового сигнала, стоп-сигнала и света заднего хода: 1 - аккумуляторная батарея; 2 - плавкая вставка IG1 (20 А); 3 - плавкая вставка BTN (30 А); 4 - предохранитель STOP (15 А); 5 - соединительный блок; 6 - выключатель (замок) зажигания; 7 - предохранитель METER (10 А); 8 - выключатель света заднего хода; 9 - выключатель стоп-сигналов; 10 - реле звукового сигнала; 11 - звуковой сигнал; 12 - выключатель звукового сигнала; 13 - блок иммобилизатора

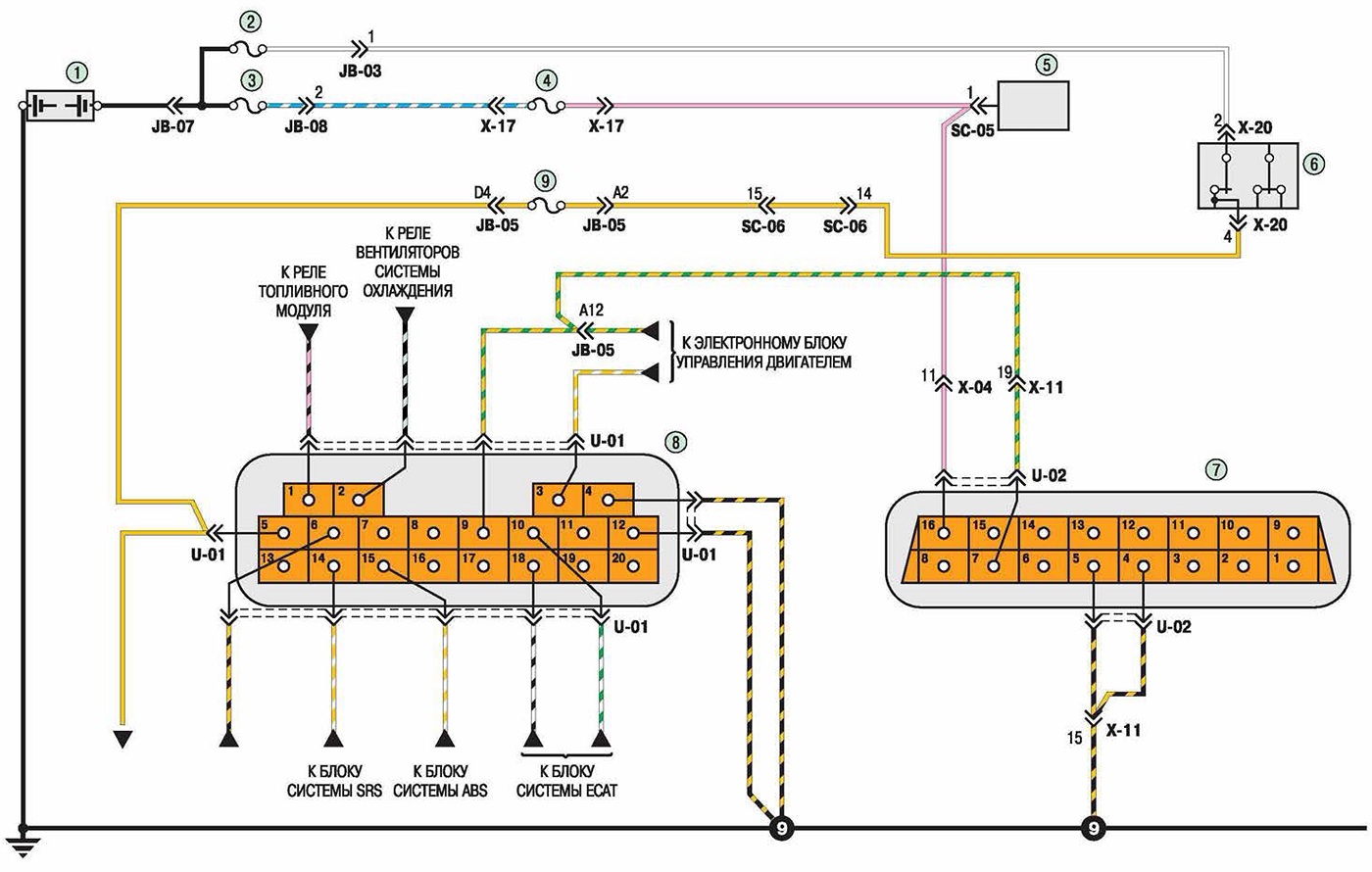

Схема 10. Соединения диагностических колодок (автомобили, оснащенные механической коробкой передач): 1 - аккумуляторная батарея; 2 - плавкая вставка IG1 (20 А); 3 - плавкая вставка BTN (30 А); 4 - предохранитель ECU В+ (10 А); 5 - соединительная колодка; 6 - выключатель (замок) зажигания; 7 - колодка диагностики системы 0BD-II; 8 - колодка диагностики системы управления двигателем; 9 - предохранитель 15 А

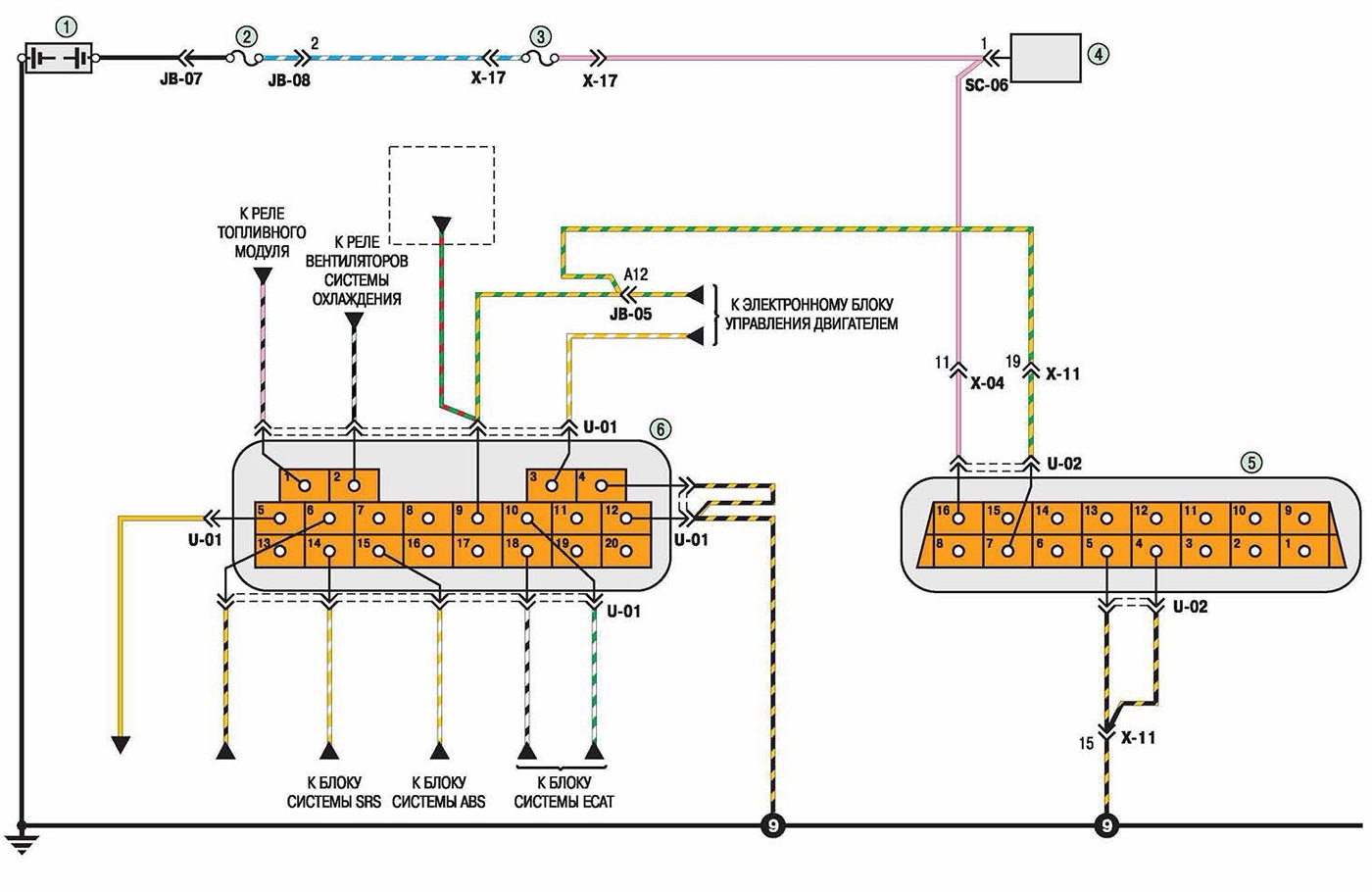

Схема 11. Соединения диагностических колодок (автомобили, оснащенные автоматической коробкой передач): 1 - аккумуляторная батарея; 2 - плавкая вставка BTN (30 А); 3 - предохранитель ECU В+ (10 А); 4 - соединительная колодка; 5 - колодка диагностики системы 0BD-II; 6 - колодка диагностики системы управления двигателем
