Kia Spectra. ЗАМЕНА ЛАМП - ЧАСТЬ 1

ПРЕДУПРЕЖДЕНИЕ

Перед заменой ламп в фарах, фонарях и пе­ред ремонтом другого электрооборудования отсоедините провод от клеммы «-» аккуму­ляторной батареи.

Для замены ламп блок-фары выполните следующие операции.

ПРИМЕЧАНИЕ

Замена ламп для наглядности показана на снятой блок-фаре.

1.    Откройте капот

2.

Отсоедините провод от клеммы«-» акку­муляторной батареи...









4.     ...и снимите ее.

ПРИМЕЧАНИЕ

Показана замена ламп левой фары. Лампы в правой фаре расположены симметрично, заменяют их аналогично.





5.    Отсоедините от лампы колодку жгута проводов.

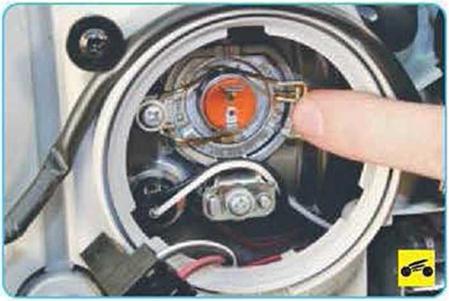

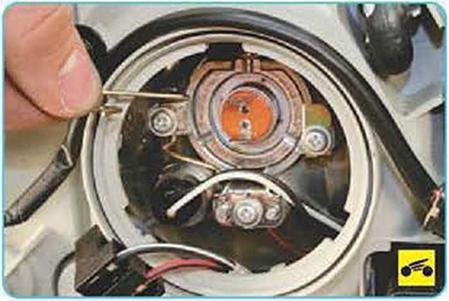

6.    Выведите пружинный фиксатор из крюч­ка на отражателе...

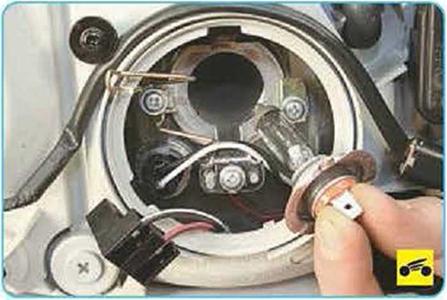

8..   . и выньте лампу головного света.

ПРЕДУПРЕЖДЕНИЕ________________

Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жи­ровые пятна вызовут потемнение колбы. Бе­рите лампу за колбу только в чистых перчат­ках или чистой тряпкой. Если на лампе все-таки остались жировые пятна, удалите их спиртом.

9.      Вставьте новую лампу в отражатель, ус­тановите на место пружинный фиксатор лам­пы и подсоедините к лампе колодку жгута проводов





10. Поверните патрон лампы габаритного света против часовой стрелки и извлеките его из блок-фары.

11 Извлеките из патрона лампу.

12.   Вставьте в патрон новую лампу и уста­новите патрон на место.

13.   Установите на место крышку фары.

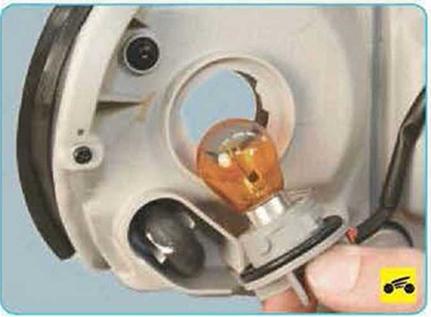

14.   Поверните патрон лампы указателя по ворота против часовой стрелки..

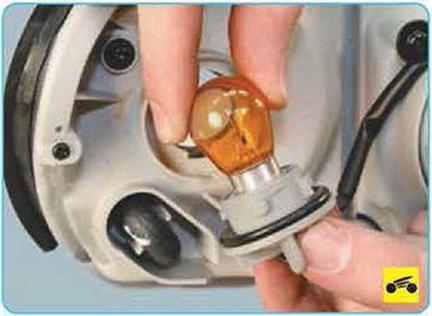

16.    Поверните лампу против часовой стрелки...

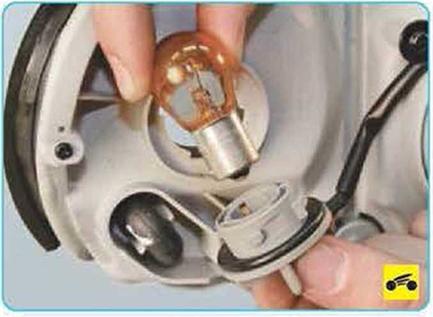

17.    ...и извлеките из патрона.

18.     Установите новую лампу в патрон и па­трон в блок-фару
