Kia Spectra. СНЯТИЕ И УСТАНОВКА ВОЗДУШНОГО ФИЛЬТРА ДВИГАТЕЛЯ S6D (DOHC)

Воздушный фильтр и соединенный с ним воздуховод снимают для получения доступа к другим агрегатам в моторном отсеке и при их повреждении.

Вам потребуются: ключ «на 10» (удоб­нее торцовый), отвертка с крестообраз­ным лезвием.

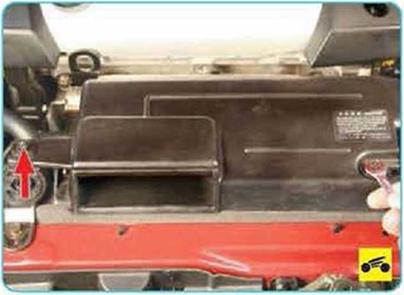

1 Выверните болт и отверните гайку креп­ления воздуховода к верхней поперечине рамки радиатора..,

2.    .ослабьте крепление воздухоподводя­щего рукава, вывернув болт крепления стяж­ного хомута, сдвиньте хомут по шлангу...





3....и отсоедините рукав от патрубка глуши­теля шума впуска.





4.    Аналогичным способом отсоедините воздухоподводящий рукав от патрубка воз­душного фильтра.,.

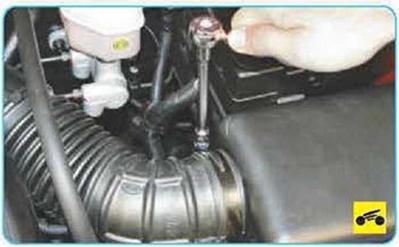

6.    Ослабьте крепление воздухоподводяще­го рукава к патрубку воздушного фильтра, вы­вернув болт крепления стяжного хомута, сдвиньте хомут по шлангу..





7 ...и отсоедините рукав от патрубка воз­душного фильтра.





8.      Выверните болты крепления воздушного фильтра...

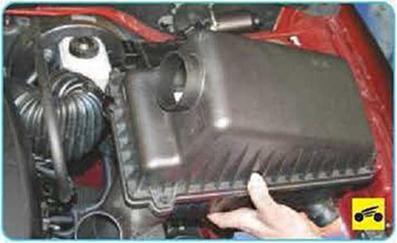

9.      ...и снимите воздушный фильтр.

10. При необходимости снимите глушитель шума впуска. Для этого...

11.       ..снимите подкрылок левого колеса

(Ом 'Снятие И установка брызговика и под­крылка переднего копеса», с. 215)...

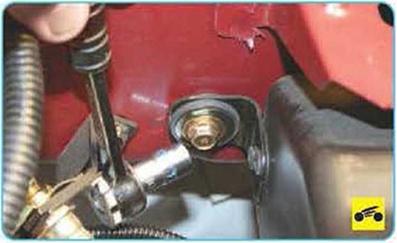

12.       ..выверните болт крепления кронштей­на глушителя шума впуска к кузову...





13.  ...и снимите глушитель, вынув его из арки левого колеса

ПРИМЕЧАНИЕ

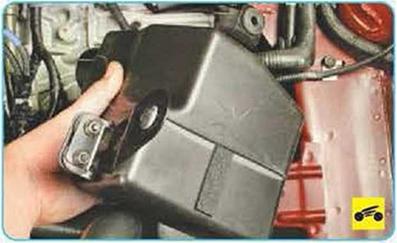

Так выглядит глушитель шума впуска.


14.   Выньте дистанционную втулку...

15,   ...и извлеките подушку крепления глу­шителя шума впуска из кронштейна. Если на подушке имеются признаки старения рези­ны, замените ее.

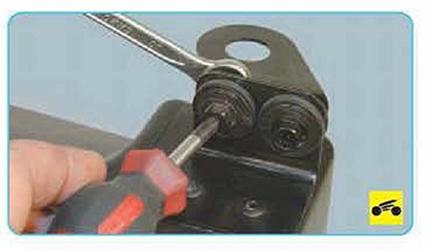

16.   Выверните два винта, удерживая гайки от проворачивания...

17.   ..и снимите кронштейн.

18.   Установите воздушный фильтр и воздуховод в порядке, обратном снятию.


ПРИМЕЧАНИЕ

Замена фильтрующего элемента воздушного фильтра подробно описана в разд. 4 «Техниче­ское обслуживание» (см. «Замена фильтрую­щего элемента воздушного фильтра», с. 52).
