Kia Spectra. ОТОПЛЕНИЕ (КОНДИЦИОНИРОВАНИЕ) И ВЕНТИЛЯЦИЯ САЛОНА

Системы вентиляции, отопления и кондиционирования воздуха (рис. 1.8), установленные на автомобиле, эффективно действуют при закрытых окнах и представляют собой единый комплекс, обеспечивающий максимально комфортные условия в автомобиле независимо от погодных условий и температуры окружающей среды. Температура в салоне регулируется смешиванием холодного и горячего воздуха. Блок охлаждения системы кондиционирования снижает температуру и влажность воздуха, очищает его от пыли. Отопитель повышает температуру воздуха при любых режимах работы системы.

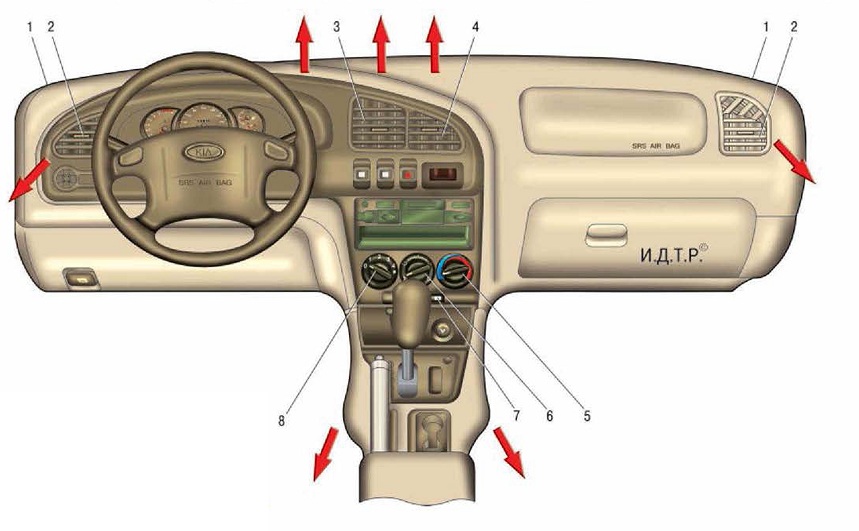

Рис. 1.8. Системы отопления, вентиляции и кондиционирования: 1 - сопла обдува стекол боковых дверей; 2 - боковые сопла; 3 - сопла обдува ветрового стекла; 4 - центральные сопла; 5 - регулятор температуры воздуха; 6 - регулятор распределения потоков; 7 - клавиша управления режимов забора воздуха; 8 - переключатель режимов работы вентилятора отопителя

Систему кондиционирования воздуха устанавливают на часть автомобилей.
Комплекс обеспечивает малоинерционное регулирование температуры воздуха, практически не зависящее от скорости движения автомобиля. Количество поступающего в салон воздуха в основном определяется режимом работы вентилятора, поэтому его нужно включать даже во время движения с высокой скоростью.

Наружный воздух может поступать в салон через окна дверей при опущенных стеклах и через воздухонагнетатель, расположенный перед ветровым стеклом. Воздух из воздухо-нагнетателя может поступать в салон автомобиля через сопла обдува ветрового стекла, боковые и центральные сопла, а также через нижние сопла корпуса отопителя.

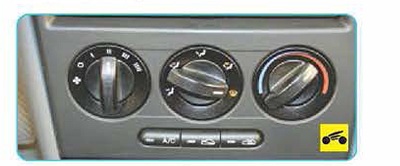

Количество, температуру, направление и интенсивность воздушных потоков регулируют переключателями, установленными в блоке управления систем отопления, вентиляции и кондиционирования.

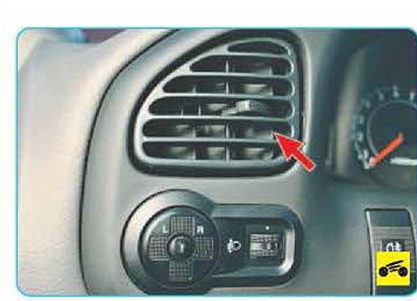

Направление потока воздуха через боковые и центральные сопла можно изменять поворо-том решетки (в вертикальном направлении) и створок (в горизонтальном направлении).

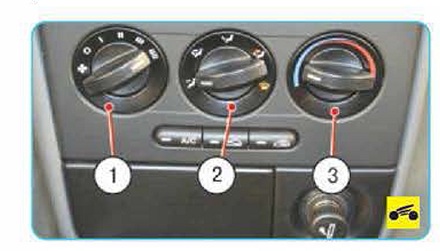

Для увеличения интенсивности подачи воздуха в салон во время движения и обеспечения подачи воздуха на неподвижном автомобиле включите рукояткой переключателя 1 один из четырех режимов работы вентилятора воздухонагнетателя.

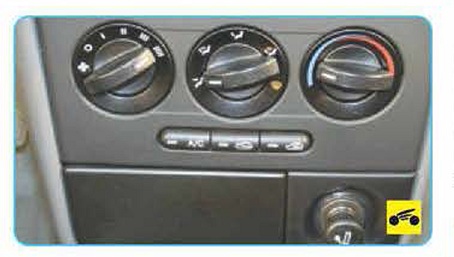

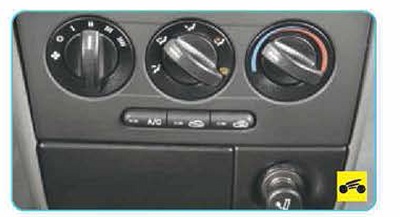

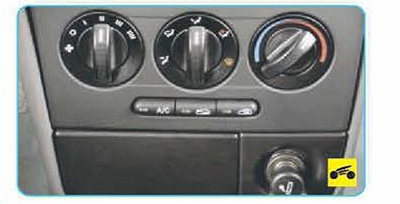

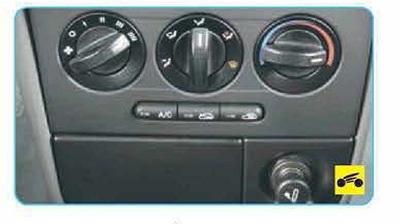

Для изменения направления подачи воздуха выберите вращением (по часовой стрелке) рукоятки регулятора распределения потоков воздуха 2 один из следующих вариантов:

- подача воздуха в верхнюю часть салона (через боковые и центральные сопла панели приборов),

- подача воздуха в верхнюю и нижнюю части салона (через боковые и центральные сопла панели приборов, а также через нижние сопла корпуса отопителя);

- подача воздуха в нижнюю часть салона (через нижние сопла корпуса отопителя);

- подача воздуха на ветровое стекло (через сопла обдува ветрового стекла) и в нижнюю часть салона;

- подача воздуха к соплам обдува ветрового и боковых стекол.

Для изменения температуры поступающего в салон воздуха вращайте рукоятку регулятора температуры 3. Синяя часть шкалы соответствует подаче максимально охлажденного воздуха, красная - максимально подогретого. При среднем положении рукоятки в салон подается воздух при температуре окружающей среды.

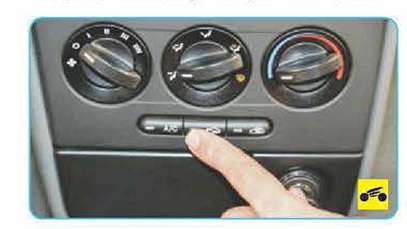

Для поступления в салон наружного воздуха нажмите на кнопку режима забора наружного воздуха (в выключателе загорится контрольная лампа).

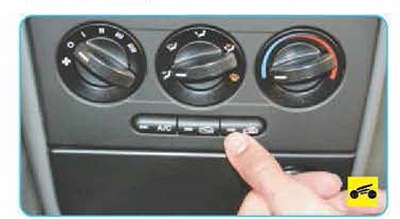

Для включения режима рециркуляции нажмите на кнопку режима рециркуляции (в вы-ключателе загорится контрольная лампа). При включенном режиме рециркуляции наружный воздух не поступает в салон, вентилятор воз-духонагнетателя обеспечивает циркуляцию воздуха внутри салона. Этот режим используют для быстрого прогрева салона в холодное время года, а также при запыленности и загазованности окружающего воздуха.

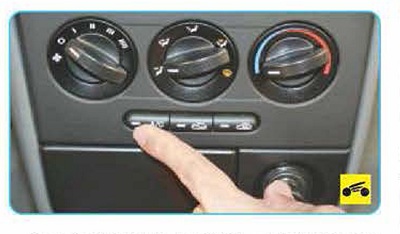

Для охлаждения воздуха, поступающего в салон автомобиля, нажмите на кнопку включения кондиционера - в ней загорится контрольная лампа. Для выключения кондиционера повторно нажмите на кнопку

ПРИМЕЧАНИЕ

Кондиционер не включится, если переключатель режимов работы вентилятора возду-хонагнетателя установлен в положение «О» (вентилятор выключен).

ПРЕДУПРЕЖДЕНИЕ

Включение кондиционера во время работы двигателя в тяжелых условиях (затяжные подъемы, интенсивное городское движение и пр.) может привести к перегреву двигателя. Следите за показаниями указателя температуры охлаждающей жидкости: если температура превышает допустимое значение, выключите кондиционер. При длительных поездках в условиях городского движения эффективность работы кондиционера может снизиться из-за напряженного теплового режима двигателя. Это не является признаком неисправности, при движении в нормальных дорожных условиях кондиционер будет работать эффективно.
В зависимости от различных комбинаций включения переключателей и регуляторов блока управления система отопления (кондиционирования) и вентиляции работает в следующих основных режимах:

максимальный режим охлаждения

(включен кондиционер и режим рециркуляции воздуха). Используется в жаркую погоду и после продолжительной стоянки на солнце для быстрого охлаждения воздуха в салоне. В этом случае перед включением кондиционера рекомендуется ненадолго открыть окна, чтобы удалить из салона нагретый воздух;

нормальный режим охлаждения (выключен кондиционер и режим рециркуляции воздуха). Используется при поездках по городу и за его чертой при умеренно теплой погоде, режим вентиляции Используется в межсезонье, для которого характерны пониженная температура и недостаток солнечного света. Если включен кондиционер и выключен режим рециркуляции воздуха, в салоне обеспечивается послойное распределение потоков воздуха разной температуры: в верхнюю часть салона подается прохладный воздух, а к ногам водителя и пассажиров - подогретый. Если кондиционер выключен, то через центральные и боковые сопла в салон подается максимальное количество наружного воздуха;

максимальный режим отопления

(кондиционер выключен, режим рециркуляции воздуха должен быть включен). Используется при очень низкой температуре окружающей среды и для быстрого прогрева воздуха в салоне после длительной стоянки;


нормальный режим отопления (должны быть выключены кондиционер и режим рециркуляции воздуха). Используется в холодное время года для поддержания оптимальной температуры воздуха в салоне после его интенсивного прогрева в максимальном режиме отопления;

режим обдува ветрового стекла и стенкам передних дверей (режим рециркуляции

воздуха должен быть выключен, выключатель кондиционера может находиться в любом положении). Используется для быстрого устранения запотевания стекол при повышенной влажности воздуха.

ПРИМЕЧАНИЕ

Для того чтобы стекла не запотевали в дождливую погоду, включите режим их обдува при выключенном отопителе, так как разница значений температуры поверхности стекла и подаваемого воздуха может вызвать конденсацию влаги.

ПОЛЕЗНЫЕ СОВЕТЫ Для более эффективного действия вентиляции и отопления при скорости движения автомобиля менее 50 км/ч и при проезде особо запыленных участков дорог с закрытыми окнами (для создания избыточного давления воздуха в салоне, предотвращающего подсос пыли) рекомендуем включать переключателем вентилятор отопителя на малую или максимальную скорость.

Для ускоренного устранения запотевания заднего стекла и освобождения его от наледи и снега включите переключателем обогрев стекла.

Если вы не используете кондиционер продолжительное время, необходимо один раз в неделю ненадолго включать его при работающем двигателе для восстановления слоя смазки на деталях компрессора и уплотнениях.
